Рабочий механизм выключателя заземления Блокировочное устройство: скрытая система безопасности за электрооборудованием Выключатель заземления

В электрических системах высокого и среднего напряжения безопасность достигается не только за счет изоляции и защитных устройств. Большая часть электробезопасности зависит от механической координации между различными компонентами, что предотвращает неправильные действия операторов по переключению.

The Блокировочное устройство рабочего механизма выключателя заземленияявляется одним из этих важных компонентов безопасности. Он предназначен для управления последовательностью действий между заземлителем и другим коммутационным оборудованием, помогая предотвратить опасные операции, такие как включение заземлителя, пока цепь все еще находится под напряжением.

Хотя это устройство обычно спрятано внутри распределительного устройства, оно играет решающую роль в обеспечении надежной работы и защите оборудования и персонала.

Что такое блокировочное устройство рабочего механизма выключателя заземления?

A Блокировочное устройство рабочего механизма выключателя заземлениямеханический или электромеханический предохранительный механизм, устанавливаемый в распределительных устройствах для координации работы:

Заземлители

Автоматические выключатели

Выключатели нагрузки

Выключатели-разъединители

Двери шкафа и панели доступа

Его основная цель — обеспечить выполнение операций переключения в заранее заданной последовательности безопасности.

Например:

Заземлитель следует замыкать только после отключения главной цепи.

Дверца шкафа должна оставаться запертой при наличии опасного напряжения.

Автоматический выключатель не должен быть включен, когда заземлитель находится в небезопасном положении.

Создавая физические ограничения между рабочими механизмами, блокировочное устройство снижает вероятность ошибок оператора.

Почему важна блокировка выключателя заземления?

Электрооборудование может оставаться опасным даже после отключения электропитания. Остаточное напряжение, неправильная последовательность переключений или неожиданное подачу напряжения могут создать серьезную опасность.

Надежная система блокировки помогает решить несколько распространенных проблем.

1. Предотвращает неправильные операции переключения.

В сложных электрических системах операторам может потребоваться выполнить несколько этапов переключения.

Без блокировки защиты неправильные действия могут включать:

Включение заземлителя в цепи под напряжением

Эксплуатация выключателя в небезопасных условиях

Открытие смотровых дверей до завершения заземления

Устройство блокировки действует как механический «хранитель правил», допуская только безопасные последовательности операций.

2. Защищает электрооборудование.

Неправильное переключение не только опасно для людей, но и может привести к повреждению оборудования.

Возможные последствия включают в себя:

Короткие замыкания

Дуговые замыкания

Контактное повреждение

Нарушение изоляции

Правильно спроектированный механизм блокировки помогает продлить срок службы оборудования за счет снижения количества нештатных операций.

Как работает блокировочное устройство?

Принцип работы зависит от конструкции распределительного устройства, но в большинстве систем используется комбинация механических позиционирующих и фиксирующих конструкций.

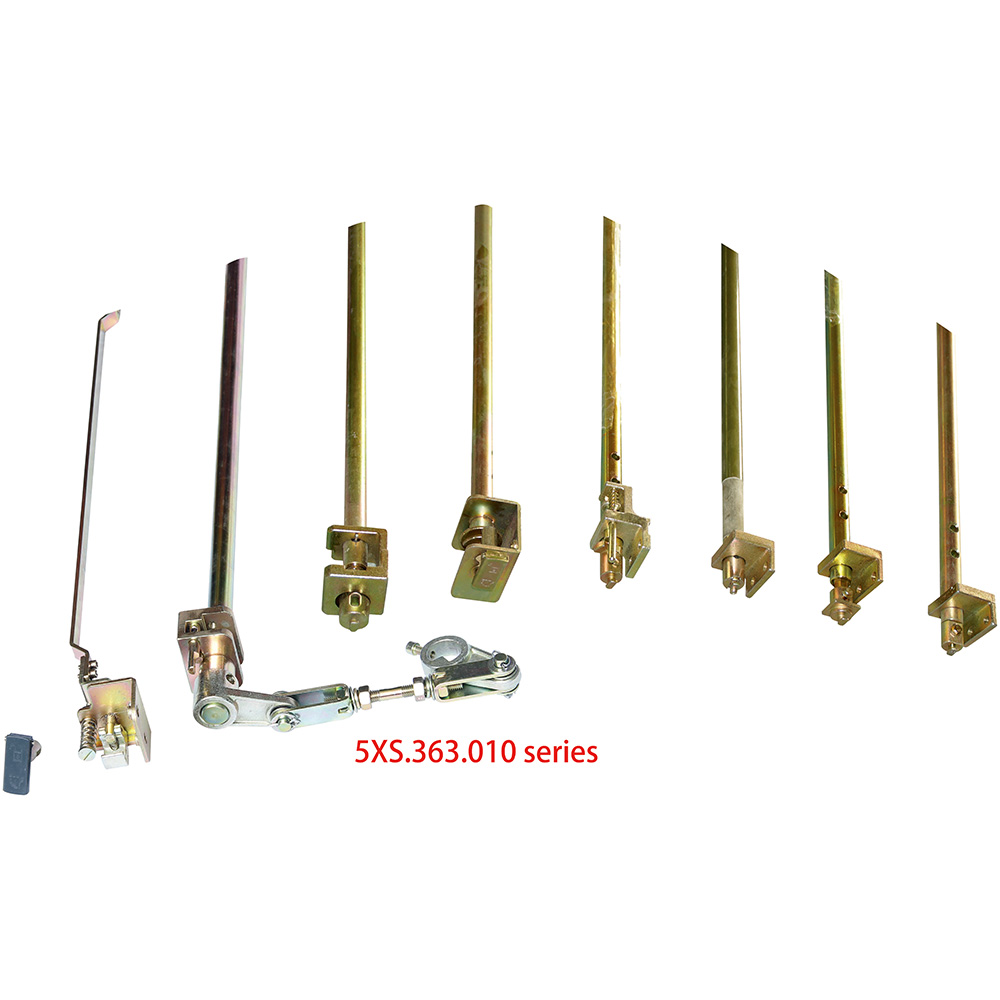

Механическая блокировка

Механическая блокировка широко используется из-за ее надежности.

Типичные компоненты включают в себя:

Запирающие пластины

Валы

Рычаги

Кулачковые механизмы

Индикаторы положения

Предельные блоки

Когда один компонент перемещается в определенное положение, работа другого компонента физически ограничивается.

Например:

Автоматический выключатель размыкается.

Разъединитель достигает положения отключения.

Становится доступным действие заземлителя.

Заземлитель замыкается.

Доступ для технического обслуживания разрешен.

Электрическая блокировка

Некоторые системы также используют электрические сигналы и датчики.

Компоненты могут включать в себя:

Вспомогательные контакты

Позиционные переключатели

Реле управления

Модули мониторинга

Система управления проверяет состояние оборудования, прежде чем разрешить работу.

Промышленные знания: почему механическая блокировка все еще широко используется

Многие полагают, что благодаря современным технологиям автоматизации электронные системы управления могут полностью заменить механическую защиту.

Однако механическая блокировка остается важной, поскольку она не зависит от:

Программная логика

Сети связи

Контролируйте доступность электроэнергии

Даже во время сбоев в подаче электроэнергии механическая запирающая конструкция может продолжать обеспечивать физическую защиту.

Во многих электрических приложениях, где важна безопасность, сочетание механической и электрической блокировки обеспечивает дополнительную защиту.

Основные области применения устройств блокировки заземляющего выключателя

Распределительное устройство среднего напряжения

Обычно используется в:

Распределительные сети

Промышленные энергосистемы

Подстанции

Заводские электрические помещения

Кольцевые основные блоки (RMU)

В компактном распределительном оборудовании устройства блокировки помогают координировать:

Работа переключателя нагрузки

Работа заземлителя

Доступ к кабельному отсеку

Распределительное устройство в металлическом корпусе

Для систем с металлическим покрытием и металлическим корпусом блокировка обеспечивает безопасную работу между различными отсеками.

Ключевые соображения по проектированию

Надежное блокировочное устройство рабочего механизма выключателя заземления должно учитывать несколько факторов.

Механическая прочность

Механизм должен выдерживать многократные операции без деформации и выхода из строя.

Важные факторы включают в себя:

Выбор материала

Прочность вала

Точность блокировки

Износостойкость

Точность работы

Устройство должно правильно определять положения переключателей.

Низкая точность позиционирования может привести к:

Неполная блокировка

Ложное разрешение на работу

Механическое вмешательство

Срок службы

Распределительное устройство может работать в течение многих лет, поэтому компонентам блокировки необходима хорошая долговечность.

Проектные соображения включают в себя:

Коррозионная стойкость

Требования к смазке

Рабочая частота

Условия окружающей среды

Общие используемые материалы

В разных компонентах могут использоваться разные материалы в зависимости от их функции.

Выбор материала влияет на:

Механическая прочность

Коррозионная стойкость

Долгосрочная надежность

Советы по техническому обслуживанию блокировочных устройств

Хотя системы блокировки рассчитаны на длительный срок службы, регулярный осмотр все равно необходим.

Рекомендуемые проверки включают:

Проверьте механическое движение

Убедитесь, что:

Валы движутся плавно

Замки фиксируются правильно

Ни одна деталь не застряла

Осмотр изнашиваемых деталей

Обратите внимание на:

Пружины

Булавки

Подвижные суставы

Содержите компоненты в чистоте

Пыль и загрязнения могут повлиять на механическое движение, особенно на открытом воздухе или в промышленных условиях.

Блокировочное устройство рабочего механизма выключателя заземления, возможно, не является видимой частью электрооборудования, но оно является важным компонентом безопасности в современных распределительных устройствах.

Контролируя взаимосвязь между заземляющими выключателями, автоматическими выключателями и механизмами доступа, он помогает предотвратить опасные операции, защитить электрические активы и повысить безопасность обслуживания.
