Попросите любого инженера-электрика назвать наиболее важную часть низковольтного распределительного устройства, и ответом, скорее всего, будет автоматический выключатель. Или, возможно, выключатель. Возможно, шинная система. Редко кто упоминает аксессуары. Однако опытные бригады технического обслуживания знают другую реальность: система распределительного устройства чаще выходит из строя на вспомогательном контакте, клеммной колодке, механизме блокировки или индикаторной лампе, чем на главном пути питания. Автоматический выключатель может быть сердцем распределительного устройства, а аксессуары — это его нервная система.

Ричгепонимает это различие. Поскольку производитель сосредоточился нааксессуары для распределительных устройств низкого напряжения, компания производит компоненты, которые включают, контролируют, защищают и управляют основным оборудованием — автоматическими выключателями, разъединителями, шинами, предохранителями и измерительными приборами — и все это размещено в прочных металлических корпусах. Эти аксессуары, работающие при напряжении до 1000 В, служат промышленным предприятиям, коммерческим зданиям, установкам возобновляемой энергетики и инфраструктурным проектам, включая аэропорты, железные дороги и водоочистные сооружения.Но прежде чем приступить к разработке конкретных аксессуаров, следует ответить на один вопрос: почему второстепенные компоненты часто имеют большее значение, чем первичные?

Скрытые точки отказа в распределительных устройствах низкого напряжения

Статистический анализ сбоев в электрораспределении показывает последовательную картину. Основные силовые компоненты — контакты выключателя, соединения шин и разъединители — выходят из строя через предсказуемые интервалы времени, зависящие от циклов нагрузки и воздействия окружающей среды. Эти сбои можно предвидеть и запланировать.

Аксессуары выходят из строя непредсказуемо. Вспомогательный контакт, который преждевременно окисляется, приводит к потере обратной связи в цепи управления, останавливая процесс, даже если основной путь питания остается неповрежденным. Клеммный блок, который ослабевает в результате термоциклирования, создает прерывистые соединения, что заставляет бригады технического обслуживания гоняться за призраками. Механическая блокировка, которая связывается, предотвращает замыкание выключателя, выводя из строя весь питатель.

Эти аксессуары для распределительных устройств низкого напряжения не являются дополнительным украшением. Это функциональные потребности. Без соответствующих аксессуаров невозможно контролировать, контролировать или координировать основные компоненты.

Что на самом деле делают аксессуары для распределительных устройств низкого напряжения

Термин «аксессуары» преуменьшает их важность. Более точным описанием было бы «системы поддержки». В типичном распределительном устройстве низкого напряжения аксессуары выполняют пять различных категорий работ.

Мониторинг и индикация

Операторы должны знать состояние каждого контура, не открывая двери и не снимая крышки. Аксессуары этой категории включают в себя:

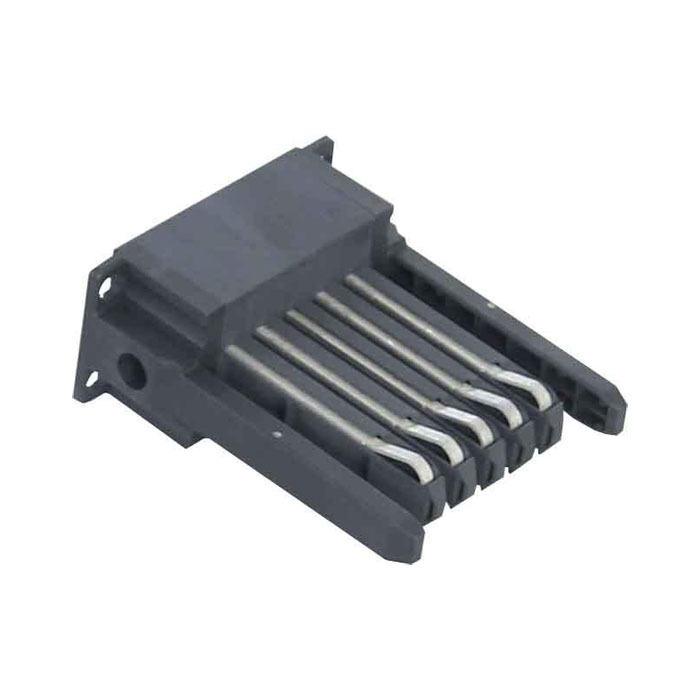

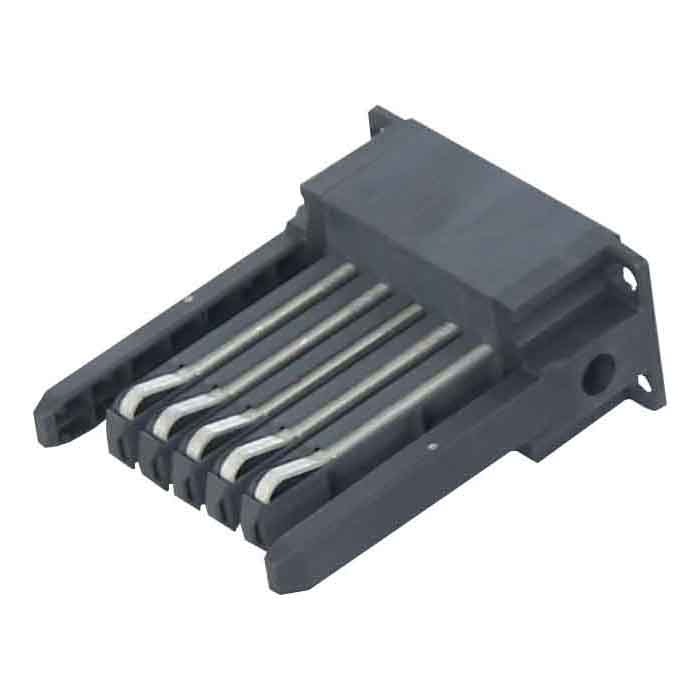

• Вспомогательные контакты, которые повторяют положение контактов главного выключателя — разомкнуты или замкнуты, сработали или сброшены.
• Световые индикаторы, показывающие наличие электропитания, состояние выключателя или состояние тревоги.
• Измерители и преобразователи, измеряющие напряжение, ток, мощность и частоту
• Модули связи, которые отправляют данные о состоянии в системы управления зданием или системы диспетчерского управления и сбора данных.

Без этих аксессуаров для распределительных устройств низкого напряжения оператор не имеет возможности видеть систему распределения. Распределительное устройство становится черным ящиком.

Управление и блокировка

Несколько источников, питающих одну и ту же шину, требуют координации, чтобы предотвратить обратную подачу или параллельную работу. Accessories enabling control include:

• Независимые расцепители, которые отключают выключатель дистанционно с панели управления или цепи аварийного останова.
• Расцепители минимального напряжения, которые отключают выключатель, когда напряжение питания падает ниже порогового значения.
• Блокировки с ключом, которые механически предотвращают конфликтующие операции — например, предотвращают замыкание выключателя генератора, когда выключатель сети замкнут.
• Операторы двигателей, которые открывают или закрывают выключатели под управлением двигателя, а не вручную.

Этиаксессуары для распределительных устройств низкого напряженияпревратить устройство с ручным управлением в комплексную систему защиты и управления.

Подключение и прекращение

Электроэнергия не может проходить через компоненты, которые подключены неправильно. В комплект поставки входят:

• Клеммные колодки для проводов управления, предназначенные для идентификации и доступа
• Кабельные наконечники и разъемы, рассчитанные на конкретные типы проводников и номинальные токи.
• Шинные соединения и соединения рассчитаны на тепловое расширение без ослабления

Неподходящие аксессуары для распределительных устройств низкого напряжения в точках подключения выделяют тепло, которое ускоряет старение изоляции и в конечном итоге приводит к выходу из строя.

Механическая поддержка и позиционирование

Компоненты должны оставаться там, где они размещены. К механическим аксессуарам относятся:

• Монтажные кронштейны и рейки для автоматических выключателей и других устройств
• Дверные блокировки, предотвращающие открытие при включенном выключателе.
• Ручные механизмы и связи, передающие движение оператора на механизмы выключателя.

Эти аксессуары для распределительных устройств низкого напряжения кажутся элементарными до тех пор, пока они не выходят из строя — и в этот момент вся сборка становится небезопасной или неработоспособной.

Охрана окружающей среды

Для распределительного устройства, установленного в пыльной, влажной или агрессивной среде, требуются аксессуары для уплотнения и фильтрации:

• Уплотнения и уплотнители для дверей шкафа
• Фильтры для вентиляционных отверстий
• Обогреватели для предотвращения образования конденсата
• Показатели влажности

Стоимость аксессуаров для распределительных устройств низкого напряжения этого типа минимальна по сравнению со стоимостью отказа, связанного с коррозией.

Функции безопасности, встроенные в конструкцию аксессуаров

Современное распределительное устройство низкого напряжения включает в себя функции безопасности, основанные на дополнительных компонентах. Это не дополнения; они являются неотъемлемой частью соблюдения нормативных требований и защиты персонала.

Защита от дуговой вспышкитребует, чтобы корпус распределительного устройства удерживал или перенаправлял энергию дуги. Дверные защелки, смотровые окна и панели сброса давления — все аксессуары — определяют, причинит ли вспышка дуги травму оператору или останется в замкнутом пространстве.

Защита от перегрузкитребует, чтобы расцепитель автоматического выключателя получал точные сигналы тока. Current transformers and voltage transformers are accessories, yet their accuracy determines whether the breaker trips at the intended overload level or allows equipment damage.

Прерывание короткого замыканиятребует, чтобы контакты выключателя размыкались быстро и полностью. Приводной механизм, включая пружины, тяги и защелки, представляет собой вспомогательную систему. От его состояния зависит, устранит ли выключатель неисправность или взорвется.

По этим причинам установка аксессуаров для распределительных устройств низкого напряжения того же уровня качества, что и основные компоненты, не является консервативным проектированием. Это стандартная практика.

Модульность и гибкость: преимущества аксессуаров

Одним из наиболее часто упоминаемых преимуществ распределительных устройств низкого напряжения является модульность. Эта модульность существует потому, что аксессуары предназначены для добавления, удаления или замены без нарушения основной шины питания.

Предприятие, добавляющее новую производственную линию, может добавить дополнительный фидерный выключатель в существующую линейку распределительных устройств. Для этого процесса требуются монтажные кронштейны (дополнительная принадлежность), заглушки шин (дополнительная принадлежность), клеммные колодки проводов управления (дополнительная принадлежность) и дверные ручки (дополнительная принадлежность). Главная шина и существующие выключатели остаются нетронутыми.

Аналогичным образом, переход от ручного управления к дистанционному требует добавления моторного привода (аксессуар) и модуля связи (аксессуар). Сам выключатель — дорогой основной компонент — остается на месте.

Такая гибкость не случайна. Аксессуары для распределительных устройств низкого напряжения имеют стандартные размеры и интерфейсы, что позволяет комбинировать конфигурации. Ассортимент продукции Richge поддерживает такую ​​модульность в различных форм-факторах.

Управление энергопотреблением посредством интеграции аксессуаров

Характеристики энергоэффективности распределительных устройств низкого напряжения полностью зависят от аксессуаров. Главный автоматический выключатель пропускает ток, но не измеряет его и не управляет им. Управление энергопотреблением происходит с помощью дополнительных устройств:

• Измерители мощности, которые измеряют формы напряжения и тока для расчета активной мощности, реактивной мощности, коэффициента мощности и гармонических искажений.
• Трансформаторы тока, понижающие первичный ток до уровня, безопасного для входов счетчика.
• Коммуникационные шлюзы, которые объединяют данные от нескольких фидеров и передают их в программное обеспечение для управления энергопотреблением.
• Катушки контактора и реле управления, обеспечивающие сброс нагрузки в периоды пиковой нагрузки.

Без этих аксессуаров для распределительных устройств низкого напряжения предприятие не может обеспечить реагирование на спрос, не может отслеживать потребление энергии по технологической линии и не может проверять экономию от проектов по повышению эффективности.

Утверждение о том, что современные распределительные устройства низкого напряжения «помогают оптимизировать потребление энергии и снизить эксплуатационные расходы», верно, но только тогда, когда в комплект принадлежностей входят необходимые устройства мониторинга и управления.

Среды применения и выбор аксессуаров

Различные области применения предъявляют разные требования к аксессуарам распределительных устройств низкого напряжения. Готовые решения подходят не для всех случаев.

Промышленные производственные предприятияощущать вибрацию от близлежащего оборудования. Аксессуары в этой среде требуют виброустойчивых клеммных колодок, запирающих устройств и гибких шинных соединений, которые поглощают движения, не ослабляя их.

Коммерческие зданиявключая больницы и центры обработки данных, требуют высокой доступности. Аксессуары должны включать резервные контакты мониторинга, средства обхода и индикаторы, показывающие необходимость технического обслуживания до того, как произойдет сбой.

Установки возобновляемой энергиисталкиваются с резкими перепадами температур и воздействием ультрафиолета на наружные ограждения. Для аксессуаров необходимы расширенные температурные диапазоны, материалы, устойчивые к ультрафиолетовому излучению, а также герметизация от проникновения пыли и влаги.

Инфраструктурные проектынапример, аэропорты и водоочистные сооружения имеют требования к длительному сроку службы. Аксессуары должны быть доступны в течение десятилетий с циклами замены, а производитель должен обеспечить долгосрочную поддержку.

Позиция Richge как поставщика комплектующих для низковольтных распределительных устройств, обслуживающих эти разнообразные применения, предполагает наличие достаточно широкого ассортимента продукции, способного удовлетворить конкретные требования каждой среды.
