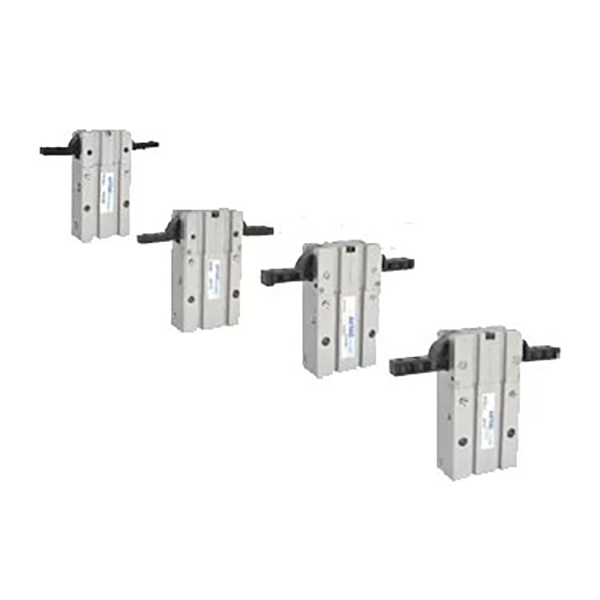

Пневматический захват поворотного типа с широким раскрытием серии HFR 180°

Бренд: SOLH от Richge Technology

Обзор продукта

     Серия SOLH HFR представляет собой двухкулачковый пневматический захват с широким раскрытием на 180° и приводом от шарнирного соединения. Сильные стороны: полное раскрытие губок на 180° для максимального зазора, отличная способность избегать механических повреждений, три универсальные монтажные поверхности, встроенная пылезащитная конструкция и предварительно установленный постоянный магнит. Это основной выбор привода для станций с небольшой нагрузкой, требующих большого зазора для поворота, чтобы исключить помехи при захвате и перемещении и обеспечить захват заготовки в широком диапазоне.

Основная структура и рабочие характеристики

     -- Принцип работы: Поршень толкает узел шарнирного соединения, приводя в движение две челюсти для вращательного движения. Угол поворота одной челюсти достигает 90°, при полном открытии челюсти образуют прямую линию, что позволяет максимально увеличить пространство для уклонения.

     -- Характеристика действия: Двойное действие в стандартной комплектации; подача воздуха для зажима, обратный воздух для открытия. Максимальный угол открытия 180°±2°, угол закрытия -2°~-5° для стабильного позиционирования.

     -- Защита от пыли и износа: оптимизированная пылезащитная конструкция в области щек для работы в пыльных условиях. Металлические сепарирующие пластины изолируют трущиеся поверхности, уменьшая истирание и продлевая срок службы.

     -- Гибкий монтаж: три монтажные поверхности (сбоку/снизу/сзади). Расположение отверстий для штифтов на нижнем основании повышает точность сборки и повторяемость позиционирования.

     -- Совместимость датчиков: Постоянный магнит соответствует всем спецификациям. Круглые пазы для датчиков на боковых стенках позволяют устанавливать магнитные переключатели CMSH/DMSH(S) напрямую без дополнительных кронштейнов.

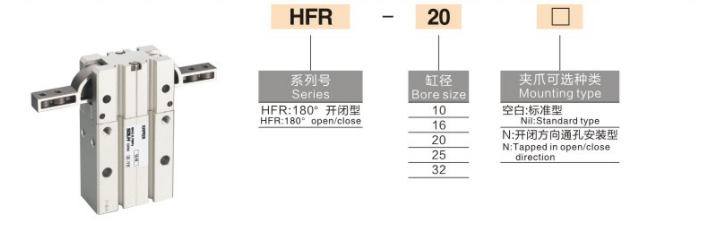

Полное правило кодирования модели

   1. Пример модели: HFR20N+2CMSH

   2. Примеры стандартных заказов

     -- HFR16: Диаметр отверстия 16, базовая модель двойного действия без магнитного переключателя.

     -- HFR25N: отверстие 25, версия для монтажа через отверстие.

     -- HFR32+2CMSH: отверстие 32, оснащено двумя магнитными переключателями CMSH.

Технические характеристики универсального ядра (двойного действия при 0,5 МПа)

Основные конкурентные преимущества

   1. Сверхширокое открытие на 180° для полного предотвращения механических повреждений.

     -- Губки выравниваются по прямой линии при полном ходе, обеспечивая максимальный зазор для решения проблем взаимодействия заготовок, идеально подходит для подбора компонентов с глубокими полостями и узкими отверстиями.

   2. Легкая и эффективная конструкция шарнирного соединения.

     -- Упрощенная конструкция рычагов снижает вес тела на 15% по сравнению с эквивалентными параллельными захватами, быстрый отклик подходит для высокочастотных циклов с легкой нагрузкой.

   3. Пыленепроницаемость и износостойкость для суровых условий мастерской.

     -- Специальное уплотнение губок предотвращает попадание мусора; антифрикционные металлические сепараторы обеспечивают срок службы ≥5 миллионов раз.

   4. Трехсторонний монтаж плюс установочные штифты для простоты ввода в эксплуатацию.

     -- Разноориентированные монтажные отверстия вместе с нижними установочными штифтами обеспечивают быстрое центрирование и последовательное повторяющееся позиционирование для сложной компоновки инструментов.

   5. Встроенный магнит, готовый к установке датчика.

     -- Стандартный встроенный постоянный магнит и специальные пазы для скольжения исключают необходимость использования дополнительных монтажных приспособлений, что экономит стоимость компонентов и время сборки.

Монтажные формы и типичное промышленное применение

   1. Варианты монтажа

   -- Боковой монтаж: Горизонтальный захват с широким раскрытием для перемещения заготовок большого размера на сборочных линиях.

   -- Нижний монтаж: вертикальный подъем плюс предотвращающее движение для форм с глубокими полостями и подбора контейнеров.

   -- Задний монтаж: боковой захват для ограниченных станций, подверженных механическим воздействиям

   2. Типичные сценарии применения

     -- 3C и электроника: захватывающиеся мобильные средние рамы, батарейные отсеки и большие пластиковые корпуса.

     -- Автомобильные компоненты: перенос корпусов ламп, внутренних панелей и крупных резиновых деталей.

     -- Упаковка и логистика: избежание сбора больших коробок, поддонов и материалов в мешках.

     -- Общая автоматизация: станции погрузки/разгрузки, переворота и сборки, требующие зазора 180°.

Трехшаговое руководство по быстрому выбору

   1. Выбор отверстия в зависимости от массы заготовки и момента захвата.

     -- 10 ≤0,5 кг; 16 = 0,5–1 кг; 20 = 1–2 кг; 25 = 2–3 кг; 32 = 3–5 кг. Резервный запас безопасности ≥30%.

   2. Подтверждение хода поворота

     -- Выберите HFR, если требуется полное предотвращение зазора на 180°; выберите MHW2, если только широкоугольный зажим без серьезных помех.

   3. Согласование конфигурации

     -- Управление блокировкой ПЛК: установите два переключателя CMSH для контроля полностью открытого и закрытого состояния.

     -- Требования к монтажу: Стандартная версия с фиксирующими штифтами для нижнего позиционирования; выберите суффикс N для установки через отверстие.

Краткое изложение одним предложением

     Пневматический захват поворотного типа SOLH HFR с широким раскрытием 180° оснащен рычажным механизмом поворота с полным зазором между челюстями 180°, трехсторонним креплением, пыленепроницаемой конструкцией и встроенным магнитом; предпочтительный привод с малой нагрузкой для автоматизированных перегрузочных станций, перегрузочных станций, требующих большого пространства для предотвращения механических повреждений в 3C, автомобильном и упаковочном оборудовании.
