Бренд:SOLH от Richge Technology

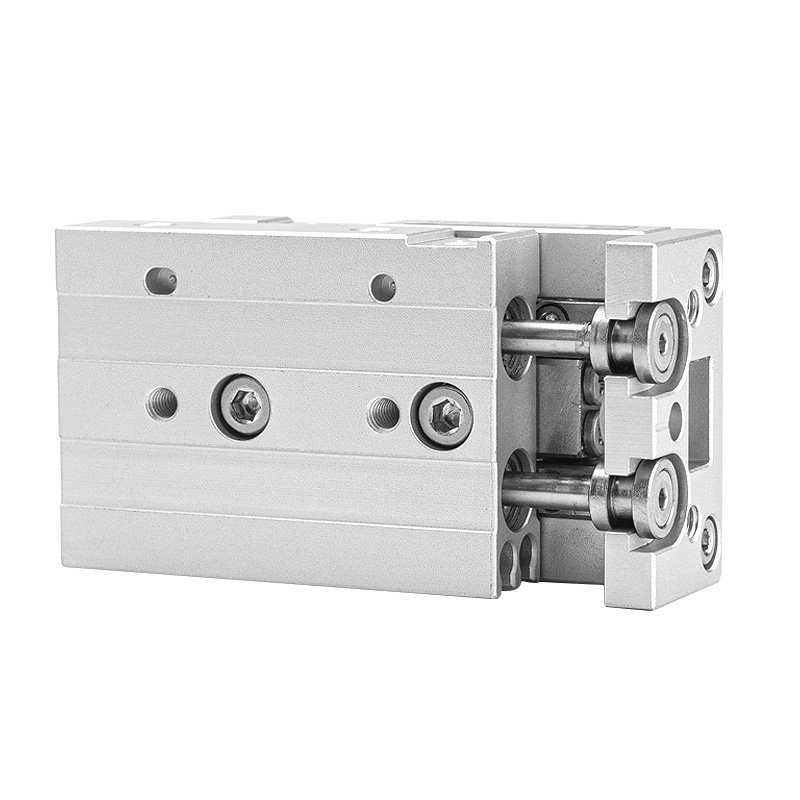

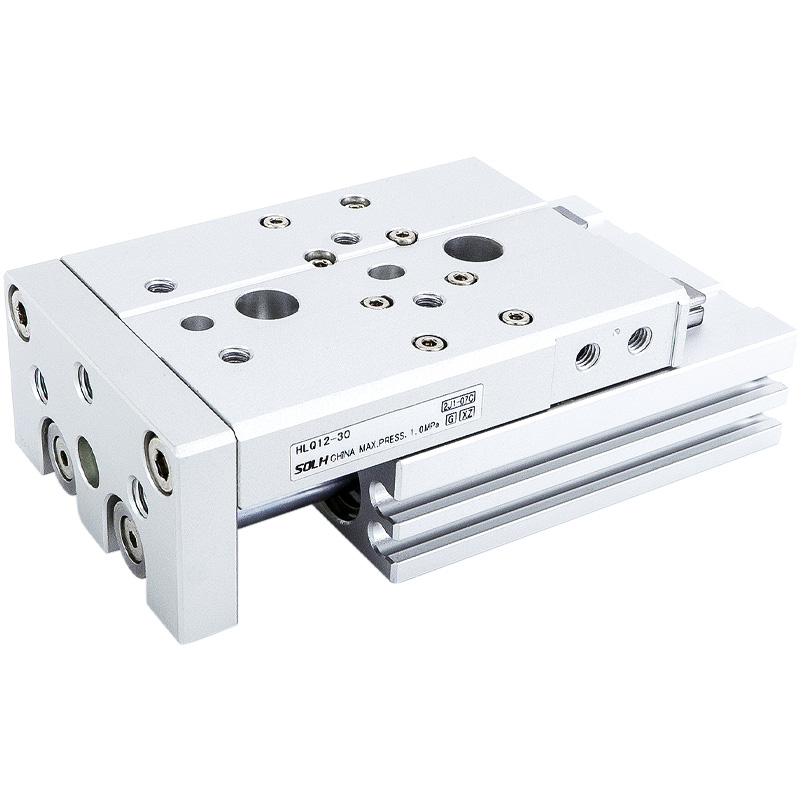

Двухвальный прецизионный цилиндр SOLH HLQ / HLQL использует структуру сердечника линейной направляющей с рециркуляцией шариков, обеспечивая высокоточное и высокожесткое плавное линейное возвратно-поступательное движение для автоматизированного оборудования. Два варианта охватывают условия работы при легких, средних и тяжелых эксцентрических нагрузках соответственно.
-- Стандартный тип HLQ: корпус цилиндра расположен сбоку от направляющей, компактная общая ширина
-- Симметричный тип HLQL: центрированный цилиндр + двойные симметричные направляющие, сверхвысокая жесткость и устойчивость к прогибам.
-- Направляющая структура: линейная направляющая с рециркулирующим шариком; одинарный рельс для отверстия 6/8, двойные параллельные рельсы для отверстия ≥12
-- Режим работы: возвратно-поступательное движение двойного действия
-- Применимая среда: сжатый воздух с точностью фильтрации ≥40 мкм.
|
Параметр Элемент |
Детали спецификации |
| Размеры отверстий (мм) |
6, 8, 12, 16, 20, 25 |
| Стандартный диапазон хода (мм) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| Рабочее давление |
0,15 ~ 0,7 МПа |
| Давление контрольного испытания |
1,2 МПа |
| Рабочая температура |
-20℃ ~ 70℃ |
| Диапазон скоростей поршня |
50 ~ 500 мм/с |
| Толерантность к инсульту |
Ход ≤100 мм: +1,0 мм; Ход >100 мм: +1,5 мм |
| Резьба воздушного порта |
Отверстие 6/8/12: M5×0,8; Отверстие 16/20/25: PT1/8 |
| Магнитное кольцо |
Встроенный в стандартной комплектации (суффикс S), совместим с магнитными датчиками CMSH/DMSH. |
1. Шариковые направляющие двойной точности с рециркуляцией
-- Низкое трение, сверхплавное движение, выдающаяся прямолинейность и точность повторного позиционирования; встроенное антикоррозийное пылезащитное покрытие для увеличения срока службы.
2. Встроенный плавающий шарнир
-- Эластичное плавающее соединение между поршнем и кареткой салазок компенсирует боковую силу и эксцентриковый крутящий момент, предотвращая деформацию штока поршня и повреждение от перегрузки.
3. Конструкция с двойным параллельным поршневым штоком
-- Удвоенная выходная тяга, мощная защита от скручивания, нулевое вращение выдвижной платформы под нагрузкой.
4. Разнонаправленная схема монтажа.
-- Резьбовые монтажные отверстия на нижней, передней и боковой поверхностях для трехсторонней установки; прецизионные отверстия для штифтов на основании для быстрого и точного монтажа приспособления.
5. Монтажные поверхности трехстороннего приспособления
-- Резьбовые отверстия для оснастки на верхней и передней поверхности направляющих; расположение отверстий для штифтов на верхней части ползунка, чтобы гарантировать точность повторяющегося позиционирования приспособления.
6. Предварительно обработанные канавки для датчиков
-- Стандартные скользящие пазы на стороне цилиндра для быстрой установки и регулировки положения магнитных герконов.
7. Разнообразные комбинации буфера и стоп-блока
-- Дополнительный фиксированный воздушный буфер, регулируемый воздушный буфер (A/AS/AF), буфер гидравлического амортизатора (B/BF); Доступно несколько аксессуаров для внешних блоков ограничителя.

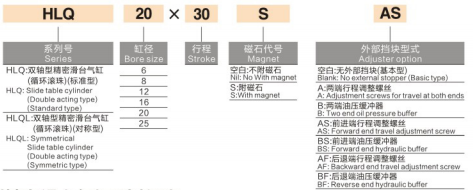

1. Пример модели: HLQ20×30SAS.
-- HLQ = Стандартная двухвальная серия; HLQL = серия симметричных сдвоенных рельсов повышенной жесткости
-- 20 = Диаметр отверстия цилиндра (мм)
-- 30 = Номинальная длина хода (мм)
-- S = встроенное постоянное магнитное кольцо (обязательная стандартная конфигурация)
-- A = двухсторонний регулируемый воздушный буфер
AS = одинарный регулируемый воздушный буфер переднего хода
AF = обратный ход с одним регулируемым воздушным буфером
-- B = двухсторонний буфер гидравлического масла
BF = одиночный буфер гидравлического масла обратного хода
| Отверстие (мм) |
Эффективная площадь поршня (мм²) |
0,2 МПа |
0,4 МПа |
0,6 МПа |
0,7 МПа |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. Логика выбора модели
-- Стандартный тип HLQ: компактное пространство для установки, средняя-малая нагрузка, небольшая эксцентриковая боковая нагрузка или ее отсутствие.
-- Симметричный тип HLQL: тяжелая нагрузка, очевидная эксцентриковая смещенная нагрузка, высокая жесткость и сверхвысокие требования к точности позиционирования.
2. Типичные применения
Точное позиционирование, автоматический перенос заготовки, пневматические зажимные станции; широко используется в 3C-электронике, линиях по производству полупроводников, автоматизированном сборочном оборудовании и прецизионных испытательных инструментах.
Двухвальный шариковый направляющий цилиндр с рециркуляцией SOLH HLQ / HLQL предлагает стандартные компактные и симметричные двойные варианты высокой жесткости с дополнительным воздушно-гидравлическим буфером, двухстержнем с защитой от скручивания и конструкцией с плавающим шарниром, универсальный высокоточный линейный привод для автоматического зажима, перемещения и позиционирования оборудования средней и тяжелой нагрузки.
