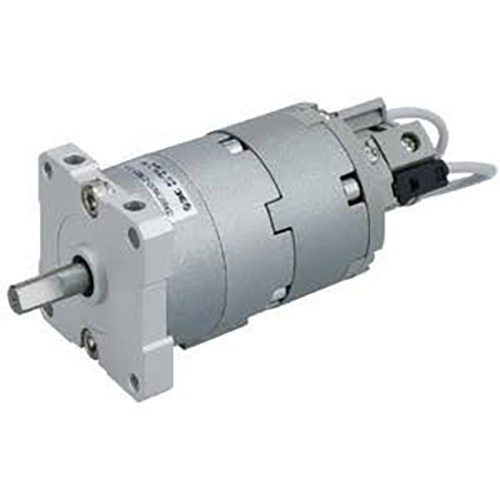

Поворотный привод лопастного типа со свободным креплением серии CRBU2

Бренд: SOLH от Richge Technology

Позиционирование продукта и основные структурные особенности

     Серия SOLH CRBU2 представляет собой мини-поворотный поворотный цилиндр лопастного типа, предназначенный для прецизионных поворотных станций с ограниченным пространством, отличающийся свободным многонаправленным монтажом, ультратонким легким корпусом, нулевым люфтом передачи и широким углом поворота. Доступные размеры отверстий: 10/15/20/30/40, с вариантами с одной или двумя лопастями для удовлетворения различных требований к поворотному перевороту при небольшой нагрузке.

 1. Основные моменты дизайна

     -- Прямой привод лопастей (S одинарная лопатка / D двойная лопасть): отсутствие зубчатой ​​передачи, нулевой люфт, плавное вращение и сверхточное позиционирование.

     -- Полностью свободный монтажный цилиндрический контур: монтируется сверху/снизу/слева/справа/по оси без дополнительных монтажных кронштейнов; На 12 % легче, чем CRB2, благодаря плотной и компактной компоновке оборудования.

     -- Полный диапазон угла поворота: одна лопасть 90°/180°/270°; Двойная лопасть 90°/100°, максимальный поворот одной лопатки до 270°

     -- Двойная компоновка трубок: стандартный боковой порт (без суффикса)/осевой порт (суффикс E) для соответствия различным схемам прокладки трубопроводов.

     -- Расширяемые функциональные модули: дополнительный блок регулировки угла W и встроенное магнитное кольцо для установки магнитного переключателя; отсутствие радиально выступающих частей для экономии места в шкафу

     -- Премиум-система уплотнений с низким уровнем утечек: специальное композитное уплотнение со встроенным ограничителем позиционирования, сверхнизкая внутренняя утечка, работа без масла, подходит для чистых производственных сред.

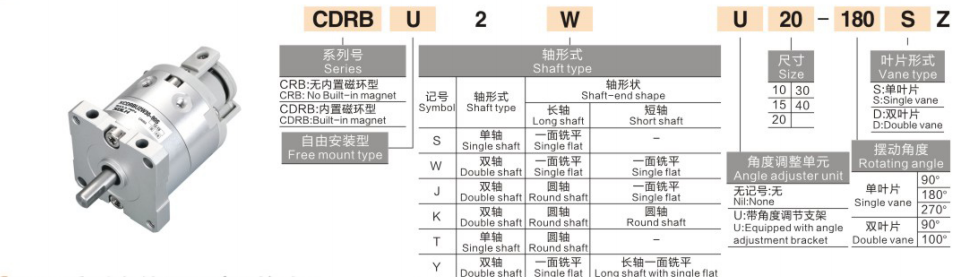

Полное правило именования модели

  1. Пример модели: CRBU2WU20-180SE-M9BW

 2. Примеры стандартных заказов

     -- Стандартный боковой порт с одной лопастью: CRBU2-20-180S

     -- С регулировкой угла + двойной лопастью: CRBU2W30-90D

     -- Осевой порт + магнитный переключатель: CRBU2-15-270SE-M9B

Стандартные универсальные технические характеристики (испытательное давление: 0,5 МПа)

  1. Общие параметры производительности

     -- Диапазон рабочего давления: Размер 10/15: 0,2~0,7 МПа; Размер 20/30/40: 0,15~1,0 МПа

     -- Рабочая температура окружающей среды: 5 ~ 60 ℃ (без обледенения внутри воздушного трубопровода)

     -- Точность углового повторения позиционирования: ± 0,01 °, стабильное вращение с нулевым люфтом.

     -- Встроенный буфер: Нет; внешний амортизатор настраивается отдельно

     -- Допустимая кинетическая энергия удара: 0,00015 ~ 0,04 Дж (увеличивается пропорционально размеру отверстия)

     -- Требование к смазке: безмасляная конструкция с заводской предварительной смазкой.

  2. Таблица теоретического выходного крутящего момента (единица измерения: Н·м при 0,5 МПа)

  3. Вес и габаритные размеры (спецификация 180°)

Основные конкурентные преимущества

  1. Свободный монтаж в разных направлениях экономит место.

     -- Цилиндрический гладкий корпус можно закрепить винтами на любой поверхности без кронштейнов; Корпус легче на 12 %, оптимальный выбор для очень компактных рам встроенного оборудования.

  2. Сверхточное угловое позиционирование с нулевым люфтом.

     -- Прямой привод лопастей исключает зазор в зацеплении шестерен, сверхплавное вращение с точностью повторения ±0,01° для станций строгого контроля угла.

  3. Широкий регулируемый диапазон поворота с дополнительным упором.

     -- Максимальный угол поворота одной лопатки 270°; Модуль регулировки угла W обеспечивает плавную регулировку хода от 0 до 240 °, удобную точную настройку угла с несколькими станциями.

  4. Двойная лопасть обеспечивает удвоенный крутящий момент при одинаковой форме.

     -- Те же внешние размеры, двухлопастная модель D обеспечивает двойной крутящий момент по сравнению с однолопастной моделью S, что позволяет выдерживать более высокие вращательные нагрузки.

  5. Безмасляная уплотнительная конструкция с длительным сроком службы.

     -- Композитное уплотнение с низким коэффициентом трения, срок службы более 5 миллионов циклов переключения, совместимо с обычными мастерскими и чистыми производственными линиями без пыли.

Методы монтажа и типичное промышленное применение

  1. Две основные формы монтажа.

     -- Непосредственный монтаж корпуса: винты фиксируются на любой цилиндрической поверхности, возможна осевая/радиальная установка, быстрая разборка и замена.

     -- Комбинированный монтаж на вспомогательной плоской пластине: фиксируется горизонтально или вертикально с помощью монтажной пластины, идеально подходит для концевого эффектора робота, скрытой установки сбоку от оборудования и сверху.

  2. Типичные сценарии применения

     -- Автоматизация электроники 3C: переворот мини-компонентов, поворотное позиционирование камеры, переключение угла зажимного приспособления, поворотная индексация станции контроля.

     -- Прецизионные сборочные линии: поворотный механизм затяжки винтов, регулировка угла обжима клемм, легкий поворот заготовки на 180°.

     -- Упаковочное оборудование: вращение перегородки материала, точная настройка угла прикрепления этикетки, роторная подача с коротким ходом.

     -- Оборудование общей автоматизации: поворотный переключатель двери оборудования, переключение производственной станции, высокочастотное возвратно-поступательное вращение при небольшой нагрузке.

Сравнение выбора: CRBU2 со свободным креплением и поворотный привод со стандартным креплением CRB2

Трехшаговое руководство по быстрому выбору

  1. Выбор размера отверстия в зависимости от крутящей нагрузки.

     -- Рассчитайте фактический рабочий крутящий момент, выберите модель с запасом прочности по крутящему моменту 50 %:

     -- 10 ≤0,13 Н·м/15 ≤0,33 Н·м/20 ≤0,82 Н·м/30 ≤2,06 Н·м/40 ≤3,92 Н·м

  2. Выбор типа лопаток

     -- Легкая нагрузка с низким крутящим моментом → S однолопастной; Высокая тяжелая вращательная нагрузка → двойная лопасть D (двойной выходной крутящий момент)

  3. Согласование конфигурации

     -- Требуется точная настройка угла: добавьте суффикс W для регулировки угла (бесступенчатая регулировка от 0 до 240 °).

     -- Обратная связь по сигналу положения ПЛК: оборудуйте магнитный переключатель M9B/M9BW для обнаружения ограничения вращения в двух направлениях.

     -- Требования к прокладке трубопровода: пустое место для стандартного бокового порта, суффикс E для осевого центрального воздушного порта.

Краткое изложение одним предложением

     Поворотный цилиндр со свободным креплением лопастей SOLH CRBU2 имеет произвольную установку без кронштейнов, точность нулевого люфта ±0,01°, варианты крутящего момента с двумя одинарными/двойными лопастями и боковое/осевое расположение воздушных отверстий, с дополнительным регулятором угла W и магнитным переключателем M9BW, легкое компактное решение для 3C, прецизионную сборку и упаковку поворотных переворачивающих станций с небольшой нагрузкой.
