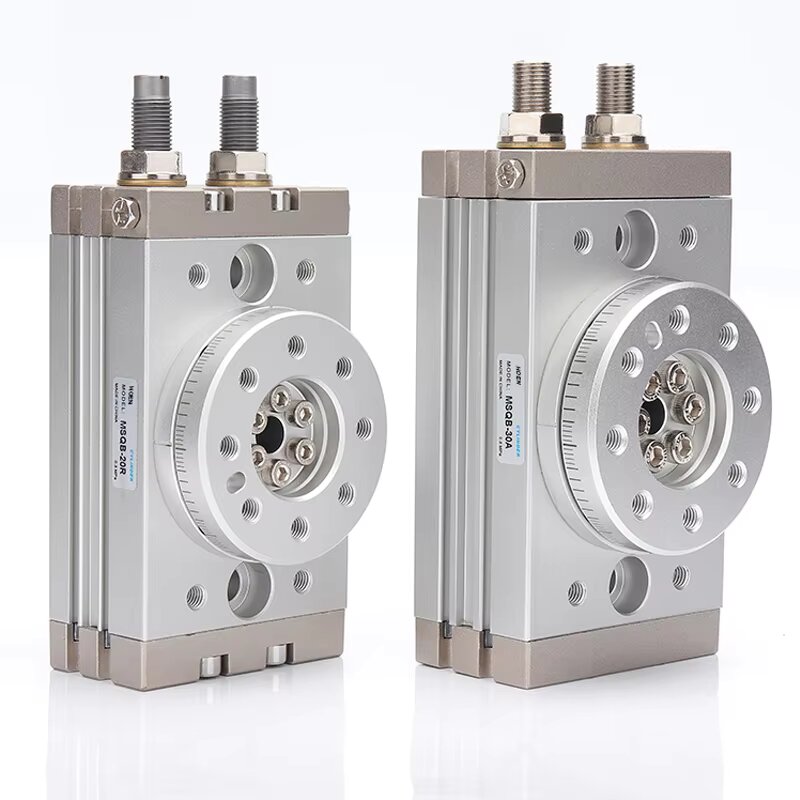

Реечный поворотный привод серии HRQ

Бренд:SOLH от Richge Technology

Позиционирование продукта

     Поворотный цилиндр SOLH HRQ имеет симметричную двухпоршневую реечную структуру передачи, обеспечивающую сверхплавное вращение, двойную выходную тягу и высокую точность повторного позиционирования. Угол поворота плавно регулируется в пределах 0–190°, широко используется для поворотных станций индексации, зажима, переворачивания и сортировки заготовок на всем автоматизированном производственном оборудовании.

Таблица быстрого выбора серий

Таблица технических характеристик универсального ядра

Выходной крутящий момент и данные допустимой нагрузки

  1. Теоретический выходной крутящий момент (приточный воздух 0,5 МПа, единица измерения: Н·м)

  2. Справочная таблица максимально допустимой нагрузки

Совет по выбору безопасности при загрузке

     -- Фактическая рабочая нагрузка должна удовлетворять приведенной ниже формуле безопасности, чтобы избежать деформации и раннего выхода из строя:

     -- Фактическая осевая нагрузка/Максимальная осевая нагрузка + Фактическая радиальная нагрузка/Максимальная радиальная нагрузка + Фактический изгибающий момент/Максимальный изгибающий момент ≤ 15.

Преимущества структурного проектирования

  1. Симметричный реечный привод.

     -- Сбалансированный двойной поршень обеспечивает двойной выходной крутящий момент, стабильное вращение без тряски, превосходную точность позиционирования и превосходную несущую способность при тяжелых нагрузках по сравнению с однолопастными поворотными цилиндрами.

  2. Разнонаправленное монтажное основание.

     -- HRQ10~HRQ200: резьбовые монтажные отверстия расположены на обеих боковых сторонах;

     -- Micro HRQ2/3/7: монтажные отверстия на нижней панели; гибкая компоновка для компактных корпусов оборудования.

  3. Центральное сквозное полое отверстие

     -- Полая конструкция на поверхности поворотного стола позволяет проходить воздушным трубкам и кабелям датчиков через центр, аккуратное расположение внутренних трубопроводов без помех от внешних линий.

  4. Два дополнительных буферных раствора.

     -- Механический ограничительный винтовой буфер: низкая стоимость, подходит для легкой нагрузки и низкоскоростной прерывистой работы.

     -- Гидравлический амортизатор (суффикс -A): способность поглощения энергии в 3-5 раз выше, чем у винтового буфера, эффективно подавляет ударную вибрацию при высокоскоростной остановке тяжелой нагрузки, гарантирует точную повторяемость позиционирования.

  5. Совместимость с универсальным магнитным переключателем

     -- Стандартные предварительно обработанные канавки для датчиков на обеих сторонах корпуса цилиндра, совместимые с D-M9BV, D-A93 и другими магнитными герконами общего назначения для обратной связи поворотного сигнала на месте с системой управления ПЛК.

Полное правило именования модели

  1. Пример базовой модели: HRQ30-A

     -- HRQ: Код серии поворотного цилиндра с реечным механизмом.

     -- 30: Код типоразмера, соответствующий фиксированным параметрам крутящего момента и нагрузки.

     ---A: суффикс встроенного гидравлического амортизатора; без суффикса = механический буфер с ограничительным винтом

  2. Расширенное определение суффикса

     -- -S: Торцевая крышка из нержавеющей стали для защиты от коррозии во влажной среде.

     -- Варианты резьбы: коническая резьба PT, параллельная резьба G, резьба американского стандарта NPT.

Пошаговое руководство по выбору и типичные области применения

  1. Правила приоритета выбора

     -- Высокая скорость, большая нагрузка на заготовку, высокоточное позиционирование упора → HRQ□-Модель с гидравлическим буфером

     -- Легкая нагрузка, низкая скорость цикла, строгий контроль затрат → Стандартная версия винтового буфера HRQ

     -- Влажная/слегка коррозионная среда цеха → Вариант с торцевой крышкой HRQ□-A(S) из нержавеющей стали

     -- Приоритет согласования нагрузки: одновременно проверьте три основных показателя – выходной крутящий момент, изгибающий момент, радиальную и осевую допустимую нагрузку.

  2. Типичные сценарии промышленного применения

     -- Точная автоматическая сборка: сборка вращающихся деталей, станции затяжки винтов.

     -- Логистика сортировки материалов: переворот заготовки на 90°/180°, переключение направления конвейера.

     -- Пневматические зажимные приспособления: поворотный зажимной и поворотный механизм.

     -- Упаковочное оборудование: вращение бутылок, автоматические ротационные станции для наклеивания этикеток.

Сравнение производительности: HRQ с реечной шестерней и роторным цилиндром лопастного типа

Краткое изложение одним предложением

     Поворотный цилиндр с двойной поршневой реечкой и шестерней SOLH HRQ предлагает дополнительные варианты с механическим винтом / гидравлическим буфером с коррозионностойкой версией из нержавеющей стали, многонаправленным креплением и конструкцией центрального полого стола, обеспечивающими стабильное поворотное позиционирование в тяжелых условиях с высоким крутящим моментом для автоматических производственных линий сборки, упаковки и сортировки материалов.
