Серия фитингов

Пневматическое поворотное соединение серии SOLIH GF, вращающееся на 360° воздушное поворотное соединение для автоматизации. Одно- и многоходовые версии, вакуумное/положительное двойное использование, 0,095–1,0 МПа, макс. 300 об/мин, прецизионное уплотнение подшипника с низким крутящим моментом, корпус из алюминиевого сплава. Порты M5-G1/2, совместимые с фитингами в одно касание. Идеально подходит для поворотных столов, индексирующих пластин, соединений роботов, вращающихся приспособлений и многоконтурного поворотного пневматического управления.

SOLH I тип одинарного шарнирного соединения для конца штока пневматического цилиндра, недорогой шарнирный соединитель с U-образной головкой и поворотом ±5°. Конструкция из углеродистой стали/нержавеющей стали, внутренняя резьба M10×1,25 M36×2,0, соответствующая цилиндрам с внутренним диаметром 32–200 мм, отверстие под штифт φ10–36 мм. Совместимость с AirTAC/SMC/внутренними именами (F M10×1,25I, I 32, CA2 40 I). Идеально подходит для двухтактных грузов, линейных направляющих и поворотных механизмов.

Шарнирное соединение с двойной проушиной типа SOLH Y для штокового конца пневматического цилиндра, стандартный вилочный соединитель, взаимозаменяемый с деталями SMC/AirTAC. Внутренняя резьба M10×1,25-M27×2, соответствующая отверстиям 32–125 мм, диаметр отверстия под штифт 10–27 мм, поворот в одной плоскости ±5°. Углеродистая сталь, черненая/оцинкованная или нержавеющая сталь. Идеально подходит для грузоподъемных проушин с одним ушком, выдерживающих высокие нагрузки, в двухтактных и шарнирно-сочлененных механизмах.

Плавающее соединение типа SOLH F для штокового конца пневматического цилиндра, гибкий компенсирующий соединитель с шаровой головкой. Поглощает осевое/радиальное смещение (осевое ±1,5 мм, угловое ±2°~±5°), устраняет боковое усилие и защищает уплотнения цилиндра. Резьба M6×1,0–M20×1,5, соответствующая отверстиям 16–100 мм, анодированный алюминий или нержавеющая сталь 304. Взаимозаменяем с серией AirTAC F, SMC JAF/JAHF. Идеально подходит для запрессовки, сборочных линий и транспортировки с длинным ходом.

Подшипник стержня типа «рыбий глаз» SOLH U для конца стержня пневматического цилиндра, универсальный шарнир на 360 ° с поворотом ± 13 ° ~ ± 15 °. Компенсирует соосное отклонение до 2 мм, устраняет боковую силу и защищает уплотнения цилиндра. Резьба M6×1,0–M27×2, соответствующая отверстиям 16–125 мм, подшипниковая сталь/самосмазывающая медь/варианты из нержавеющей стали 304. AirTAC F-U и SMC PHS взаимозаменяемы. Идеально подходит для высокоскоростных, эксцентриковых и многоугольных механизмов нагрузки.

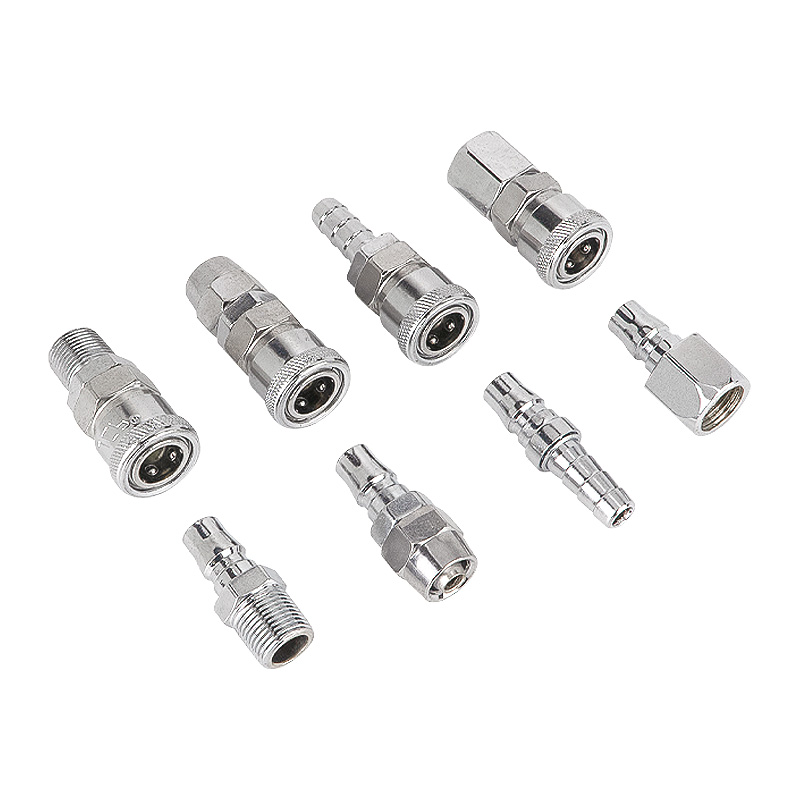

Самоблокирующееся пневматическое быстроразъемное соединение SOLH C-типа, самоблокирующаяся конструкция со стальным шариком для работы одной рукой. Уплотнение NBR, рабочее давление 0-1,0 МПа. Варианты: никелированная сталь/пластик. Серии PP10~PP40, PF/PH/SP/SM для полиуретановой трубки Φ4×6–Φ8×12 и резьбы G1/4, G3/8, G1/2. Кросс-бренд взаимозаменяем с SMC и AirTAC. Широко используется для воздушных компрессоров, пневматических инструментов и пневматических линий вакуумных генераторов.

SOLH KQ2H, прямой ввод одним нажатием, прямая замена SMC KQ2H. Корпус из ПОМ, резьба из никелированной латуни, уплотнение из NBR. Работает со сжатым воздухом до 1,0 МПа и вакуумом до -95 кПа. Охватывает трубы из ПУ/ПА диаметром 2–16 мм, с метрической конической резьбой M и R, равного диаметра и переходной конфигурации. Идеально подходит для вакуумных генераторов, микроцилиндров и закрытых пневматических трубопроводов автоматизации.

Фитинг SOLH KQ2F одним нажатием, прямая замена SMC KQ2F. Корпус из никелированной латуни, уплотнение из NBR, работает при вакууме (-0,1 МПа) и сжатом воздухе до 1,0 МПа. Один конец для трубки PU/PA/FEP/PFA, другой конец с внутренней резьбой M5/Rc1/8~Rc1/2. Компактная вращающаяся конструкция для трубопроводов в ограниченном пространстве, широко используется в электромагнитных клапанах, цилиндрах и вакуумных контурах автоматизации.

Фитинг SOLH KQ2S одним нажатием, прямая замена SMC KQ2S. Корпус из никелированной латуни, уплотнение из NBR, работает при вакууме (-0,1 МПа) и сжатом воздухе до 1,0 МПа. Один конец для трубки PU/PA, конец с наружной резьбой и утопленным внутренним шестигранником позволяет затягивать шестигранным ключом в ограниченном пространстве. Отлично подходит для компактных клапанных блоков, пневматической проводки высокой плотности и систем вакуумной адсорбции.
