Серия фитингов

Переборочное соединение SOLH KQ2E представляет собой пневматический фитинг для монтажа на панели, который можно заменить одним нажатием, и который можно заменить SMC KQ2E. Предназначен для пневмолиний, проходящих через панели оборудования, шкафы управления и перегородки чистых помещений. Он имеет три конструктивных варианта: стандартную перегородку с двумя трубками, компактную перегородку J mini и перегородку с внутренней резьбой к трубке. Оснащен контргайкой из никелированной латуни для надежной фиксации панели, низким перепадом давления, поддерживает системы сжатого воздуха и вакуума, совместим с трубками из полиуретана, нейлона и ПТФЭ для средств автоматизации.

SOLH KQ2U и KQ2UD — это многопортовые вставные коллекторные соединители Y-образного типа из семейства пневматических фитингов KQ2, прямая замена SMC KQ2U / KQ2UD. KQ2U — это Y-образный разветвитель 1 вход, 2 выхода, а KQ2UD — компактный воздухораспределитель 1 вход, 4 выхода. Доступны варианты с наружной резьбой, равного диаметра и переходной версии. Эти быстроразъемные фитинги, имеющие корпус из ПБТ и уплотнение из НБР, подходят как для сжатого воздуха, так и для вакуумных систем. Широко используется для централизованной подачи воздуха для вакуумных присосок, многоцилиндровых автоматических устройств, 3C и упаковочного оборудования.

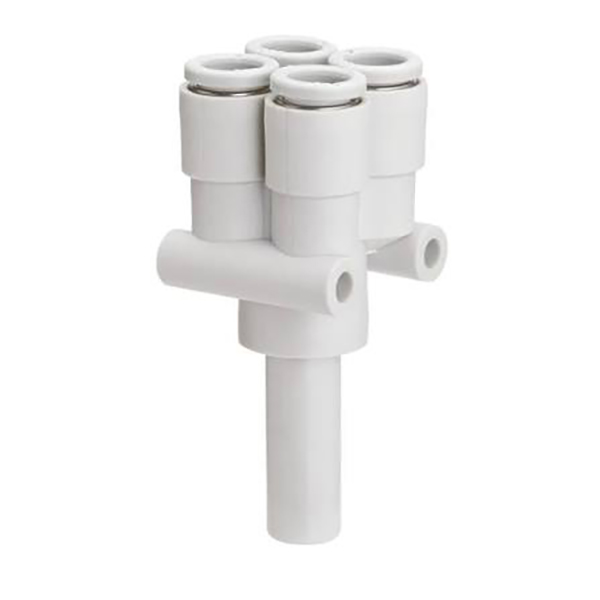

Серии SOLH KQ2X и KQ2XD представляют собой редукционные многоходовые пневматические разветвители, взаимозаменяемые с SMC KQ2X/KQ2XD. KQ2X — переходной разветвитель Y-типа 1-2; KQ2XD — это фитинг коллектора крестообразного типа с 1 входом и 4 выходами. Изготовлен из корпуса из ПБТ и уплотнений из НБР, поддерживает работу с вакуумом и сжатым воздухом, совместим с нейлоновыми трубками из ПУ и ПА. Предназначен для компактных устройств автоматизации, распределения вакуума с несколькими присосками и воздухопроводов концевых исполнительных механизмов роботов.

Прямые вставные фитинги со штоком KQ2N представляют собой пневматические соединители, которые можно использовать одним нажатием, и которые разработаны в качестве замены серии SMC KQ2N. Эти фитинги с наружной резьбой, штоком одинакового диаметра и редукционным штоком позволяют быстро собирать трубки из ПУ и ПА без инструментов. Подходит как для сжатого воздуха, так и для вакуумных трубопроводов в оборудовании автоматизации, робототехнике и пневматических приспособлениях. Корпус из ПБТ в сочетании с никелированной латунной резьбой обеспечивает стабильное уплотнение при рабочей температуре 0℃~60℃.

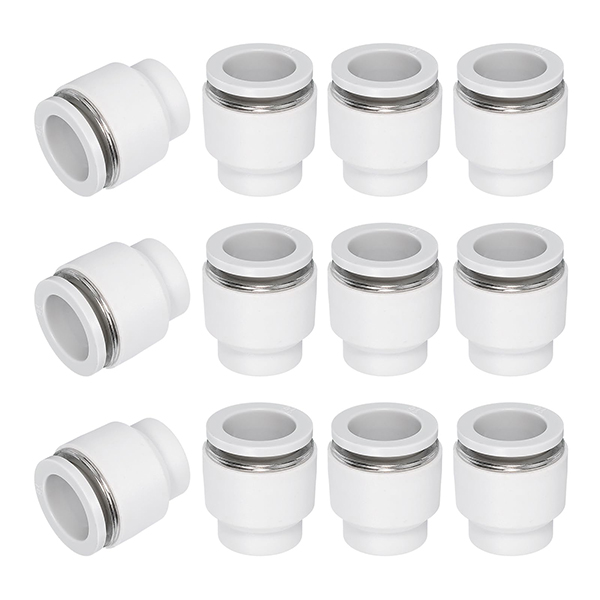

Вставные заглушки KQ2C представляют собой специальные трубные заглушки для пневматических фитингов One-touch SOLH KQ2, разработанные в качестве альтернативы SMC KQ2C. Благодаря вставке без инструментов колпачки фиксируются в неиспользуемых вставных отверстиях, обеспечивая надежную герметизацию как вакуумных, так и сжатых воздушных контуров. Имея корпус из ПБТ и уплотнительное кольцо из НБР, они подходят для размеров от 2 до 16. Широко используется для ввода оборудования в эксплуатацию, закрытия запасных портов коллектора и временной изоляции цепей в средствах автоматизации, клапанных островах и вакуумных системах.

Вставная заглушка KQ2P представляет собой специальную пробку для пневматических фитингов One Touch SOLH KQ2, взаимозаменяемую с SMC KQ2P. Он вставляется непосредственно в патрубки фитинга для временной или постоянной герметизации и испытания под давлением. Изготовленный из корпуса ПБТ+ПП и маслостойкого уплотнения из НБР, он работает в пределах -5℃~+60℃ в вакуумных системах и системах сжатого воздуха. В отличие от внешнего защитного колпачка KQ2C, KQ2P герметизирует внутренний воздушный канал. Многоразовый и компактный, широко применяется для блокировки холостого порта в пневматических цепях автоматизации.

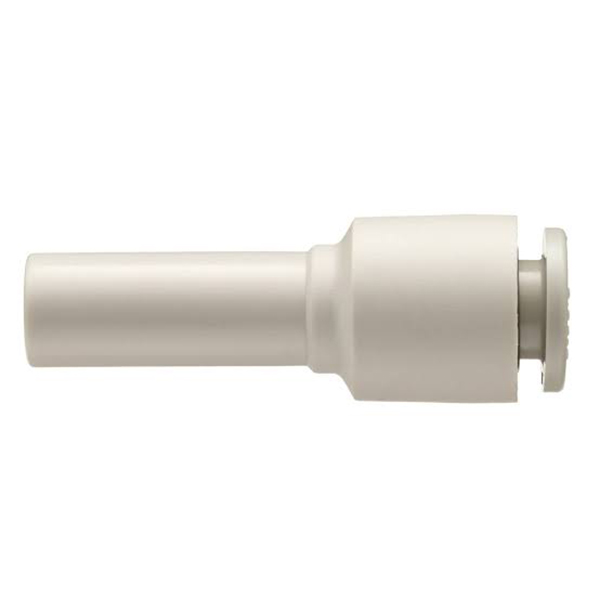

Прямой вставной фитинг переходника KQ2R представляет собой муфту для труб различного диаметра серии KQ2, предназначенную для замены SMC KQ2R. На обоих концах имеются стандартные порты для быстрого подключения двух воздушных трубок с разными внешними диаметрами. Его гладкий конический внутренний канал обеспечивает меньший перепад давления, чем при сочетании отдельных фитингов. Корпус из ПБТ, захватное кольцо из нержавеющей стали SUS304 и уплотнение из NBR позволяют работать со сжатым воздухом и вакуумом в диапазоне от -5 ℃ до +60 ℃. Различные размеры охватывают трубные переходы Φ2–Φ16, обычно используемые для модификации пневматических цепей и преобразования диаметра вакуумной линии в автоматическом оборудовании.

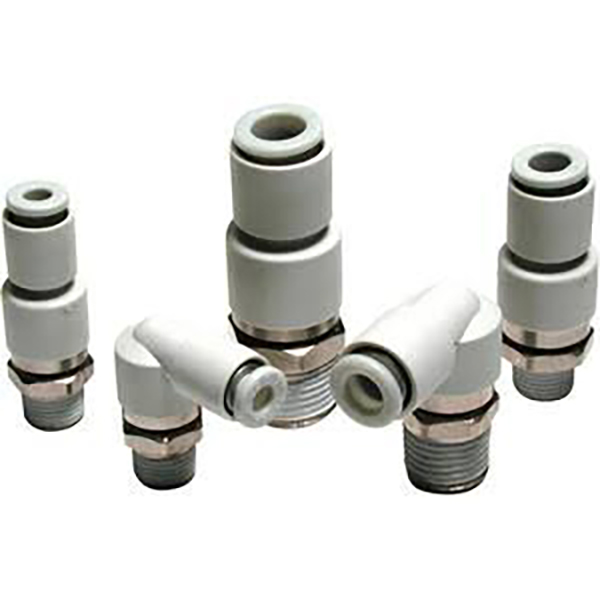

Поворотно-поворотные вставные фитинги SOLH KS / KX, пневматический поворотный штуцер с низким крутящим моментом для запястий роботов и поворотных столов. Одиночный подшипник KS для низкоскоростных колебаний, двойной подшипник KX для непрерывного высокоскоростного вращения. Никелированная конструкция без содержания меди, совместимость с вакуумом, защита от спутывания. Массовая поставка компании Richge Technology, широко применяемая в проектах автоматизации, пищевой и полупроводниковой промышленности в качестве эквивалентных поворотных фитингов SMC.

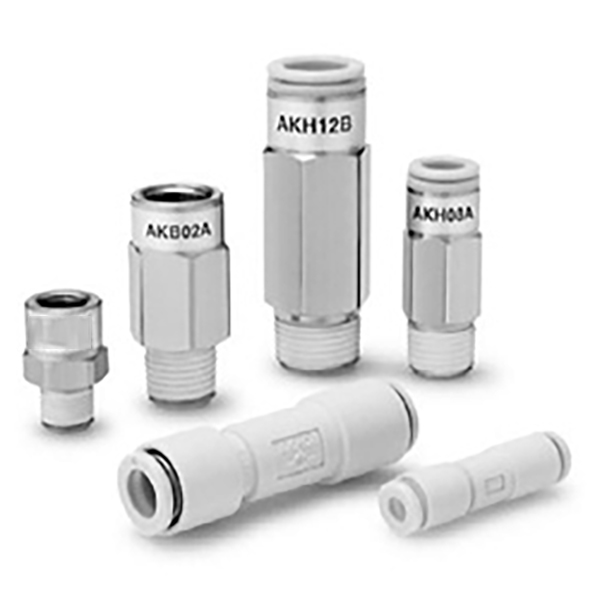

SOLH AKH / AKB Быстроразъемный обратный клапан рукавного типа, встроенный пневматический односторонний клапан в сочетании с вставным фитингом. Сверхнизкое давление открытия 5 кПа для предотвращения обратного потока вакуума и поддержания давления в цилиндре. AKH для двухтрубного соединения, резьбовая втулка AKB для защиты портов. Корпус из ПБТ с губками из нержавеющей стали SUS304, широко используемый в цепях вакуумных генераторов. Компания Richge поставляет обратные клапаны на складе в качестве надежных компонентов пневматической остановки обратного потока.
