Многопортовые вставные фитинги Y-образного типа серии KQ2U / KQ2UD

SOLH KQ2U / KQ2UD Многопортовые вставные фитинги Y-образного типа | Пневматический соединитель коллектора

Бренд: SOLH от Richge Technology | SMC KQ2U / KQ2UD Эквивалент Y-образного фитинга с несколькими выходами в одно касание

1. Обзор продукта

     KQ2U — вставной разветвитель Y-образного типа с 1 входом и 2 выходами; KQ2UD — это вставной коллектор Y-типа с 1 входом и 4 выходами. Оба относятся к серии пневматических фитингов в одно касание SOLH KQ2. Корпус из ПБТ и наружная резьба из никелированной латуни. Прямое подключение к воздушной трубке из ПУ, лента из ПТФЭ не требуется. Предназначен для разделения воздушных контуров 1-2/1-4, полностью взаимозаменяем с SMC KQ2U/KQ2UD. Широко применяется в оборудовании автоматизации, вакуумных присосках и пневматических приводах распределения воздуха.

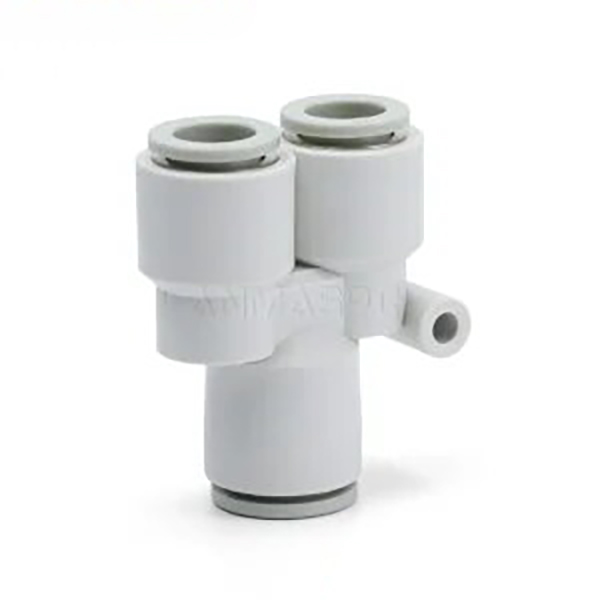

     KQ2U: 1 вход, 2 выхода (Y-образная форма, разделение 1 на 2)
     KQ2UD: 1 вход, 4 выхода (Y-образная форма, разделение от 1 до 4)

2. Правила именования моделей

2.1 KQ2U (Y-разветвитель 1 вход 2 выхода)

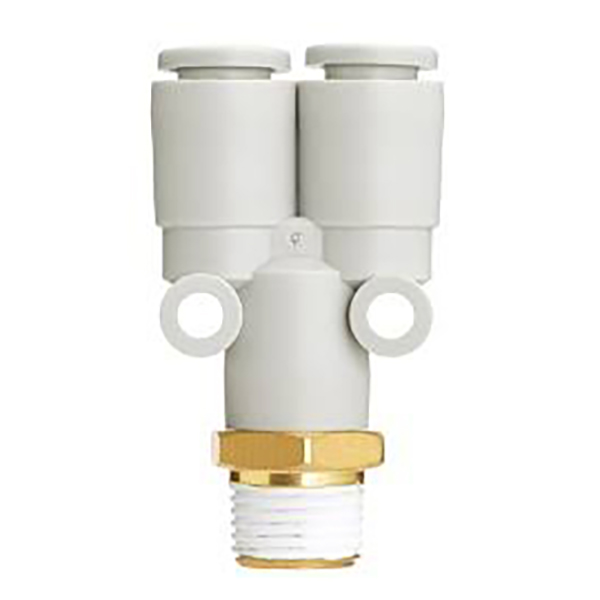

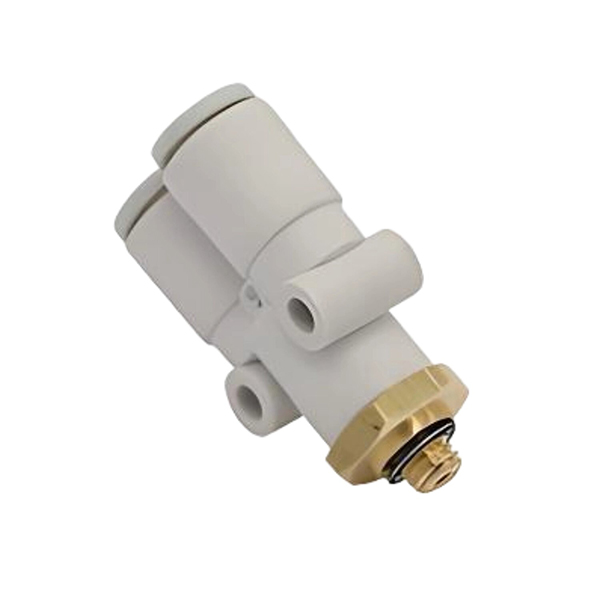

  1. Версия с наружной резьбой KQ2Uxx-xxS Пример: KQ2U06-02S
     KQ2U: фитинг Y-образного типа, 1 вход, 2 выхода
     06: Внешний диаметр трубки выпускных отверстий Φ6 мм.
     02S: Наружная коническая резьба R1/4 (S = коническая наружная резьба R)
     Код резьбы: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

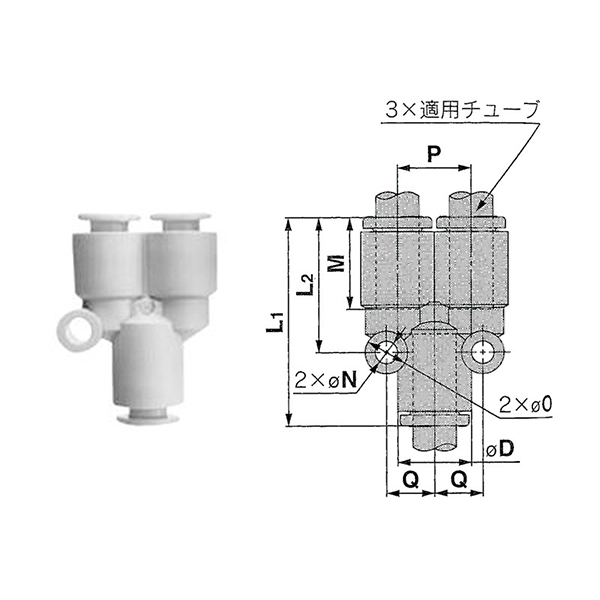

  2. Версия с прямой трубкой одинакового диаметра KQ2Uxx-00 Пример: KQ2U08-00
     Входное и два выходных отверстия имеют одинаковый внешний диаметр трубки, все диаметром 8 мм.

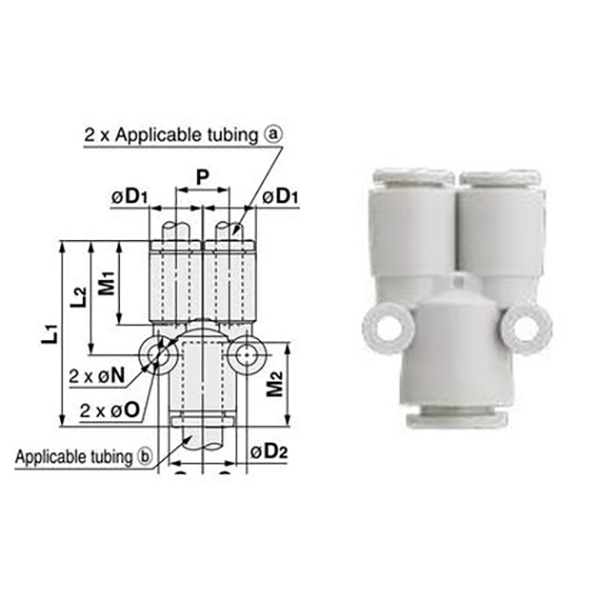

  3. Версия с прямым переходом KQ2Uxx-yy Пример: KQ2U04-06
     Две розетки Φ4; главный вход Φ6, разный диаметр, уменьшающий разделение

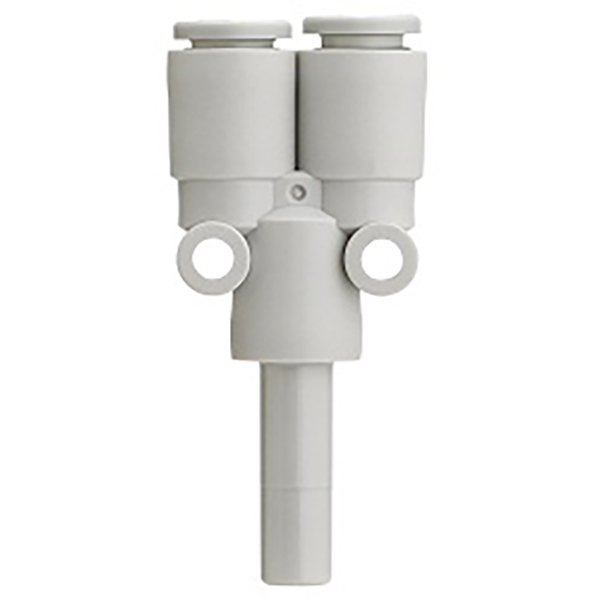

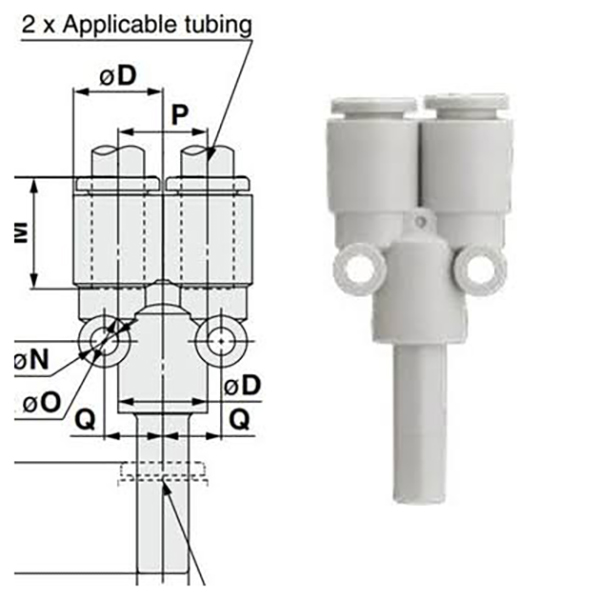

 4. Версия с колючей заглушкой KQ2Uxx-99.
     Жесткий пластиковый хвостовик заглушки внизу, вставляется в гнездовой разъем для разделения на 1 вход и 2 выхода.

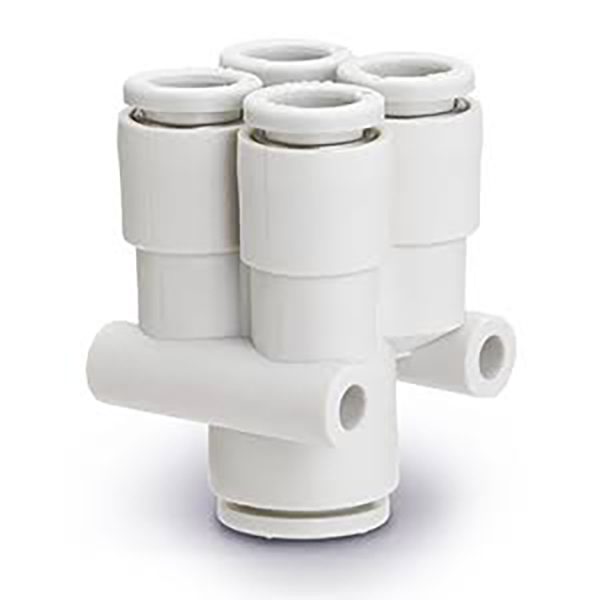

2.2 KQ2UD (Y-образный коллектор 1 вход 4 выхода)

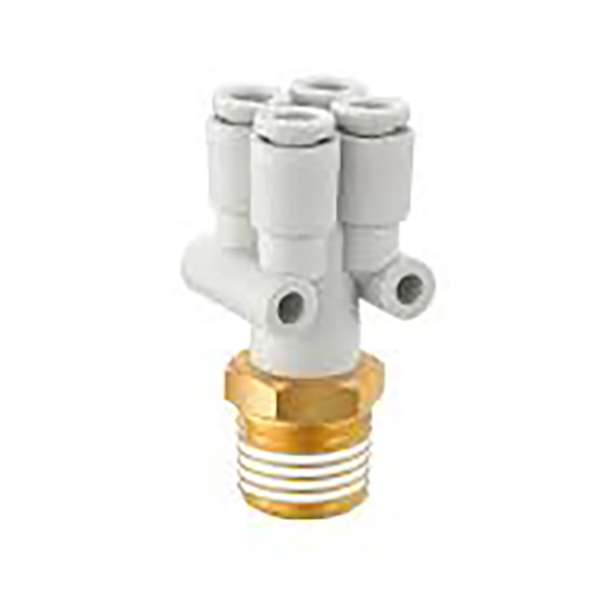

  1. Версия с наружной резьбой KQ2UDxx-xxS Пример: KQ2UD08-03S
     Вход с наружной резьбой R38, четыре выхода для трубок Φ8.

  2. Версия с переходной трубкой KQ2UDxx-yy Пример: KQ2UD04-06
     Четыре выхода Φ4, основной вход Φ6, многопортовое, уменьшающее распределение

3. Сводная таблица технических характеристик

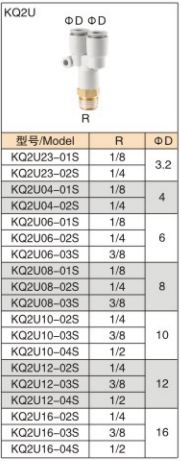

3.1 KQ2U (Y-разветвитель 1 вход 2 выхода)

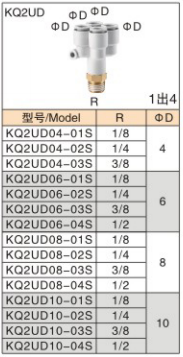

3.2 KQ2UD (Y-образный коллектор 1 вход 4 выхода)

4. Общие технические характеристики

5. Характеристики продукта

     • Быстрая сборка push-in: Вставлена ​​трубка для мгновенной герметизации. Нажмите на белый фиксатор, чтобы снять трубку, что значительно повысит эффективность сборки.

     • Многопутевое распределение воздуха: KQ2U для разделения 1 к 2, KQ2UD для разделения 1 к 4. Централизованное распределение источников воздуха для упрощения маршрутизации воздуха.

     • Доступный вариант уменьшения: Версии одинакового и уменьшенного диаметра для соединения трубок разных размеров.

     • Надежное уплотнение резьбы: Наружная резьба из никелированной латуни, обладающая высокой коррозионной стойкостью и механической прочностью.

     • Компактный размер: Небольшая занимаемая площадь для ограниченного монтажного пространства, широко используется в манипуляторах, приспособлениях и модулях присосок.

6. Типичные применения

     • Разделение массива вакуумных присосок (несколько присосок используют один источник вакуума)

     • Многоцилиндровая подача воздуха для средств автоматизации

     • Пневматические контуры для упаковочного оборудования, 3C-оборудования и термопластавтоматов

     • Разделение воздухопроводов для пневматических инспекционных и испытательных стендов

7. Примечания по установке

     • Разрежьте трубку перпендикулярно, без заусенцев; заусенцы могут поцарапать уплотнительное кольцо и вызвать утечку воздуха.

     • Полностью опустите трубку вниз и убедитесь, что разблокирующее кольцо надежно фиксирует трубку.

     • Не для воды, масла или сильных агрессивных жидкостей. Только для работы со сжатым воздухом и вакуумом.

     • Избегайте повторных изгибов у основания сустава, чтобы предотвратить растрескивание пластика.
