Самоблокирующееся быстроразъемное соединение C-типа

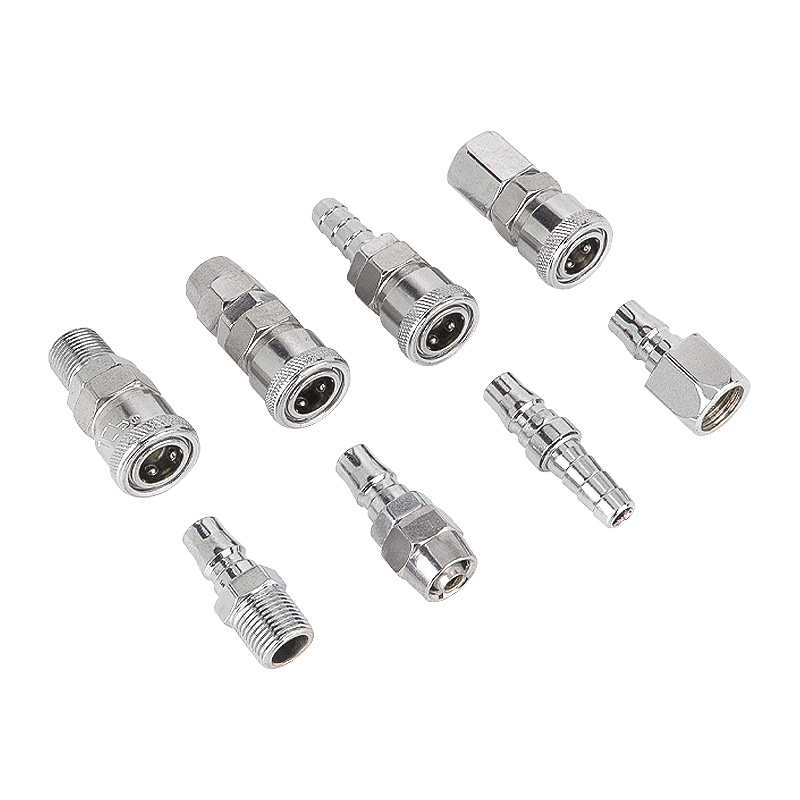

Самоблокирующееся пневматическое быстроразъемное соединение SOLH C-типа, самоблокирующаяся конструкция со стальным шариком для работы одной рукой. Уплотнение NBR, рабочее давление 0-1,0 МПа. Варианты: никелированная сталь/пластик. Серии PP10~PP40, PF/PH/SP/SM для полиуретановой трубки Φ4×6–Φ8×12 и резьбы G1/4, G3/8, G1/2. Кросс-бренд взаимозаменяем с SMC и AirTAC. Широко используется для воздушных компрессоров, пневматических инструментов и пневматических линий вакуумных генераторов.

Отправить запрос

Описание продукта

Самоблокирующееся быстроразъемное соединение C-типа | Пневматический быстроразъемный фитинг типа C

Бренд: SOLH от Richge Technology | Универсальное пневматическое быстроразъемное соединение типа C, взаимозаменяемое с SMC и AirTAC

1. Обзор продукта

Самоблокирующееся быстроразъемное соединение C-типа представляет собой стандартный самоблокирующийся фитинг со стальным шариком, широко используемый в пневматической промышленности. Встроенная пружина и стальной шарик обеспечивают автоматическую блокировку при вставке и отпускают, сдвинув втулку назад. Никаких инструментов не требуется, работа одной рукой. Состоит из розетки (со скользящей втулкой) и вилки для парной сборки. Широко применяется в трубопроводах сжатого воздуха, пневматических инструментах и автоматизированных контурах подачи воздуха, а также в сочетании с вакуумными генераторами и полными пневматическими трубопроводными системами.

2. Основные функции

• Самоблокирующаяся конструкция из стального шарика: Звуковой щелчок, когда штекер полностью вставлен и зафиксирован; не может отделиться под давлением. Отведите назад скользящую втулку для разблокировки и отсоединения.

• Двухслойные уплотнительные кольца из NBR: Отличная воздухонепроницаемость, устойчивость к сжатому воздуху и незначительным смазочным маслам, низкая утечка воздуха.

• Материал корпуса: Никелированная сталь (стандартная металлическая версия) / высокопрочный пластик (облегченный вариант). Антикоррозийный и износостойкий для частого подключения и извлечения в мастерской.

• Полный размерный ряд: PP (внутренняя трубка), PF (внутренняя резьба), PH (наружная резьба); SP (наружная трубка), SF (внутренняя резьба), SM (наружная резьба).

• Плавный путь потока, низкий перепад давления. Совместим с полиуретановым шлангом и нейлоновой трубкой. Стандартный интерфейс для универсальной взаимозаменяемости между брендами.

3. Определение кода модели

Префикс кода	Тип	Описание
префикс P	Муфта с внутренней резьбой (с самоблокирующейся втулкой)	ПП: гнездо для вставки трубки; PF: внутренняя резьба; PH: наружная резьба
префикс S	Мужской штекер	SP: штекер для вставки трубки; SF: внутренняя резьба; SM: наружная резьба
Числовой суффикс: 10/20/30/40	Размер шланга	10: 4×6; 20: 5×8; 30: 6,5×10; 40: 8×12

Пример: PP20 = самоблокирующаяся муфта типа C для полиуретановой трубки Φ5×8; SM30 = заглушка типа C с наружной резьбой для трубопровода Φ6,5×10.

4. Основные технические характеристики

Элемент	Параметр
Применимая среда	Сжатый воздух (со следами масляного тумана)
Рабочее давление	0 ~ 1,0 МПа; Испытание давлением: 1,5 МПа
Рабочая температура	-5℃ ~ +60℃
Материал уплотнения	Нитриловая резина NBR
Материал корпуса	Никелированная сталь (стандарт); высокопрочный пластик (легкий опционально)
Тип подключения	Вставка трубки / внутренняя резьба G / внешняя резьба G
Операция	Вставьте для фиксации, сдвиньте втулку назад для освобождения.

5. Таблица технических характеристик общей модели

Модель	Размер шланга	Спецификация резьбы
ПП10	Φ4×6	-
ПП20	Φ5×8	-
ПП30	Φ6,5×10	-
ПП40	Φ8×12	-
ПФ20-Г1/4	Φ5×8	Г1/4
ПФ30-Г3/8	Φ6,5×10	G3/8
ПФ40-Г1/2	Φ8×12	Г1/2
РН20-Г1/4	Φ5×8	Г1/4
РН30-G3/8	Φ6,5×10	G3/8
СП20	Φ5×8	-
СМ20-Г1/4	Φ5×8	Г1/4

6. Сценарии применения

• Воздухопроводы воздушных компрессоров, пневматические пистолеты, пневматические отвертки, шлифовальные машины и другие ручные пневматические инструменты.

• Распределение источника воздуха на автоматизированных производственных линиях, соединение воздухопроводов с вакуумными генераторами.

• Техническое обслуживание оборудования, передвижная пневматическая рабочая станция, случаи, требующие частой сборки и разборки трубопровода.

7. Примечания по эксплуатации

1. Только для сжатого воздуха. Не подходит для гидравлической жидкости высокого давления или сильных агрессивных сред.

2. Перед подключением/отключением сбросьте давление. Принудительное отсоединение под давлением может привести к повреждению стальных шариков и уплотнительных колец.

3. Регулярно проверяйте износ уплотнительных колец; при возникновении утечки воздуха немедленно замените уплотнения.

4. Для установки с резьбой рекомендуется использовать ленту из ПТФЭ. Не затягивайте слишком сильно, чтобы не сорвать резьбу.
