Элегазовый выключатель — это высоковольтный выключатель, в котором в качестве изоляционной и дугогасительной среды используется газ гексафторид серы (SF6), широко используемый в системах передачи и распределения электроэнергии.
• Отличные изоляционные характеристики: прочность изоляции элегазового газа в 2,5-3 раза выше, чем у воздуха, что позволяет значительно уменьшить объем оборудования.
• Превосходная способность гашения дуги: высокая проводимость столба дуги, короткое время дуги (2–2,5 цикла) и большая отключающая способность (до 80 кА).
• Отсутствие риска возгорания: газ SF6 негорюч и обладает высокой безопасностью.
• Длительный срок службы: Электрический срок службы может достигать более 25 лет при длительном цикле технического обслуживания и уменьшенной частоте технического обслуживания.
1. Во время размыкания подвижный и статический контакты разделяются, образуя дугу, которая приводит к разложению газа SF6 на атомы S, F и положительные/отрицательные ионы при высокой температуре.
2. Молекулы газа SF6 захватывают свободные электроны, образуя отрицательные ионы, снижая проводимость столба дуги и ускоряя ее затухание.
3. После гашения дуги газ восстанавливает исходное изоляционное состояние.
Циркуляция газа:Используя принцип типа газа под давлением или типа собственной энергии, поток газа генерируется за счет энергии поршня или дуги для быстрого гашения дуги и восстановления изоляции.
| Компонент |
Функция |
Особенность |
| Дугогасящая камера |
Место возникновения и гашения дуги |
Оснащен соплом и устройством давления внутри. |
| Поддержка изоляции |
Поддержка и изоляция |
Тип фарфоровой колонны или композитный изоляционный материал |
| Рабочий механизм |
Контролировать операции открытия и закрытия. |
Пружинный аккумулятор энергии, гидравлический механизм или механизм с постоянными магнитами |
| Газовая система SF6 |
Храните и контролируйте газ SF6 |
Включая реле плотности, манометр, клапан |
| Проводящая цепь |
Подключить цепь |
Состоит из контактов, контактных пальцев и проводников. |
| Оболочка |
Защищайте внутренние компоненты и заземление |
Изготовлен из металла или изоляционного материала. |

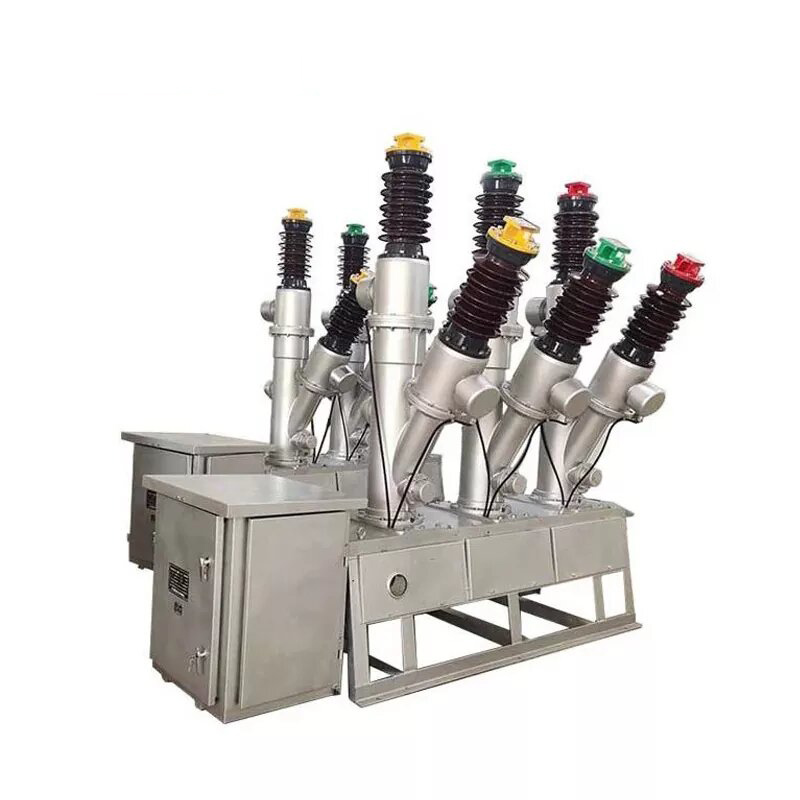

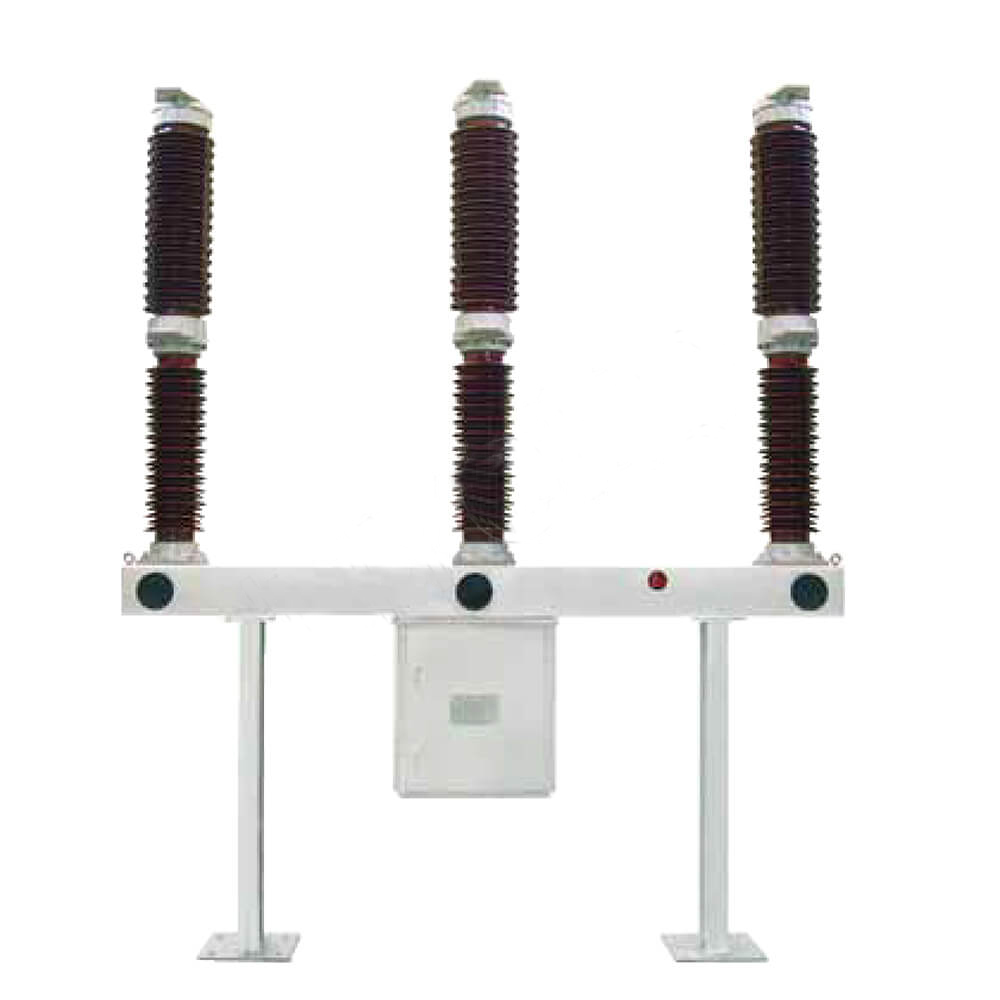

• Тип фарфоровой колонны: трехфазная, независимая, большого объема, подходит для уличного использования (например, тип FA4-550).
• Тип резервуара (тип напольного резервуара): общий трехфазный резервуар, компактная конструкция, хорошие сейсмические характеристики, простота обслуживания.
• Автоматический выключатель в комбинированном электрооборудовании КРУЭ: интегрирован с разъединителем, заземлителем и т. д. в герметичном корпусе.
• Тип с одним давлением: только одно давление внутри дугогасительной камеры, простая конструкция, широко используется.
• Тип двойного давления: с воздушными камерами высокого и низкого давления, улучшенные характеристики гашения дуги, но сложная конструкция.
| Параметр |
Типичный диапазон |
Описание |
| Номинальное напряжение |
72,5 кВ~1100 кВ |
Стандартные классы включают 126 кВ, 252 кВ, 550 кВ, 800 кВ. |
| Номинальный ток |
1250А~5000А |
Выбирается в соответствии со сценариями применения |
| Номинальный ток отключения при коротком замыкании |
31,5ка ~ 63 |
Определяет отключающую способность при коротком замыкании. |
| Номинальный ток включения при коротком замыкании |
80кА~160кА |
Отражает способность создавать ток короткого замыкания. |
| Давление газа SF6 |
0,4 МПа~0,7 МПа (избыточное давление) |
Изменения в зависимости от модели и температуры окружающей среды |
| Время открытия и закрытия |
20 мс~60 мс |
Напрямую влияет на стабильность системы |
| Срок службы |
≥30 лет |
Механический срок службы может достигать тысяч операций. |
1. Отличные отключающие характеристики: быстро гасят дуги, практически не создают перенапряжения и защищают оборудование и линии.
2. Высокая надежность: герметичная конструкция снижает воздействие внешней среды, подходит для различных суровых климатических условий.
3. Низкий уровень шума: рабочий шум менее 85 дБ, что улучшает рабочую среду.
4. Небольшая площадь: компактная конструкция, особенно подходящая для городских подстанций и мест с ограниченным пространством.
5. Высокий уровень интеллекта: можно интегрировать систему мониторинга для мониторинга плотности газа, температуры и рабочего состояния в режиме реального времени.
• Система передачи электроэнергии: защита и контроль линий электропередачи сверхвысокого напряжения 500 кВ и выше.
• Подстанция: используется в качестве защитного оборудования для главных трансформаторов и шин.
• Промышленная электросеть: Распределение электроэнергии высокого напряжения для автономных электростанций на крупных заводах, шахтах и т. д.
• Новое подключение к энергосистеме: Защитное оборудование для насосных станций ветряных электростанций и фотоэлектрических электростанций.
• Городская электросеть: основной компонент компактного КРУЭ.
• Погрешность горизонтальности <1 мм/м для обеспечения устойчивости оборудования.
• Идеальная система заземления, сопротивление заземления <0,5 Ом.
• Обнаружение утечки газа перед установкой, годовая скорость утечки должна быть <1‰.
• Откачайте воздух до давления ниже 133 Па и выдержите более 2 часов, затем заправьте квалифицированным газом SF6 после подтверждения отсутствия утечек.
• Давление наполнения газом строго соответствует требованиям руководства к продукту, погрешность контролируется в пределах ±0,02 МПа.
• Время открытия и закрытия, а также регулировка синхронизации соответствуют техническим требованиям.
• Рабочий механизм гибок и не заедает.
• Вспомогательный переключатель переключается точно с нормальной обратной связью.
Регулярные проверки:
Цикл
Объект проверки
Стандартный
Ежедневно
Давление и плотность газа SF6
В пределах нормы, явного падения нет.
Ежемесячно
Проверка внешнего вида и соединительных деталей
Без деформации, без следов разряда, без люфта
Ежеквартальный
Смазка приводного механизма и проверка уплотнений
Гибкая работа, отсутствие утечек
Ежегодный
Обнаружение влажности газа SF6
Содержание воды <150 ppm (20 ℃)
3-5 лет
Проверка механических характеристик и измерение сопротивления изоляции
Соответствуют заводским стандартам
Цикл капитального ремонта
10-15 лет или совокупный ток отключения достигает 4000 кА.
Замените стареющие детали и проведите комплексную проверку.
Специальное обслуживание:
• Пополнение газа: когда давление падает до аварийного значения (обычно на 0,05 МПа ниже номинального давления), своевременно пополняйте газ.
• Замена газа: после отключения тока серьезного повреждения проверьте качество газа и при необходимости замените его.
• Калибровка реле плотности: проводите калибровку каждые 2–3 года.
• Чистый элегаз нетоксичен, но продукты дугового разложения (такие как SO2, HF) токсичны, поэтому во время технического обслуживания необходима вентиляция.
• Избегайте контакта газа с кожей и дыхательными путями, при необходимости надевайте защитное снаряжение.
• Перед техническим обслуживанием необходимо сначала отключить питание, убедиться в отсутствии электричества и заземления.
• Снизьте давление до нулевого манометрического давления перед выпуском газа SF6.
• Принудительная вентиляция в течение более 15 минут после открытия оборудования для обеспечения удаления внутреннего газа.
• SF6 является сильным парниковым газом (значение ПГП 23900), поэтому выбросы следует строго контролировать.
• Отходящие газы должны подвергаться переработке и очистке и не должны выбрасываться напрямую в атмосферу.
Благодаря своим превосходным изоляционным и дугогасительным характеристикам элегазовый выключатель стал основным выбором высоковольтного распределительного устройства в современных энергосистемах, особенно подходящим для сценариев передачи и распределения электроэнергии большой мощности с высоким уровнем напряжения.
