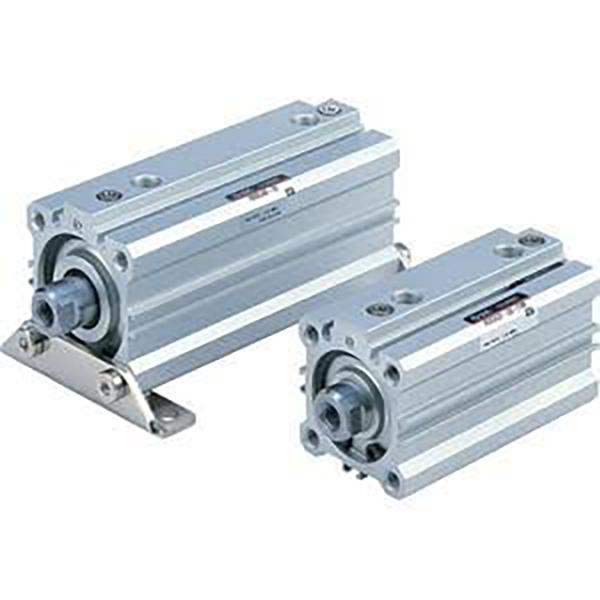

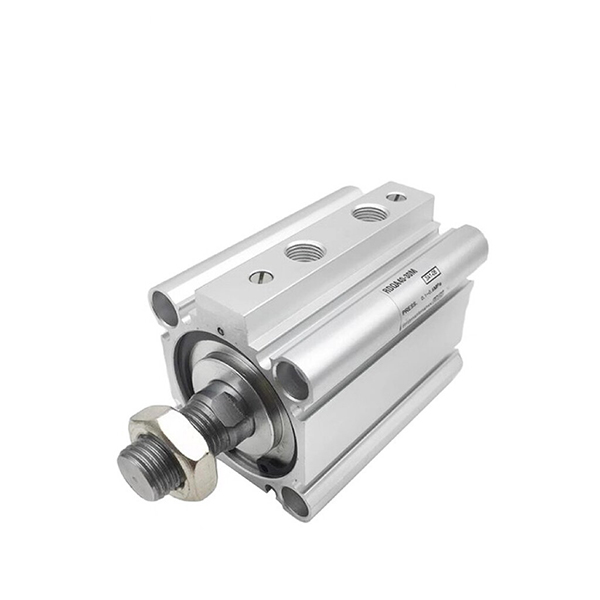

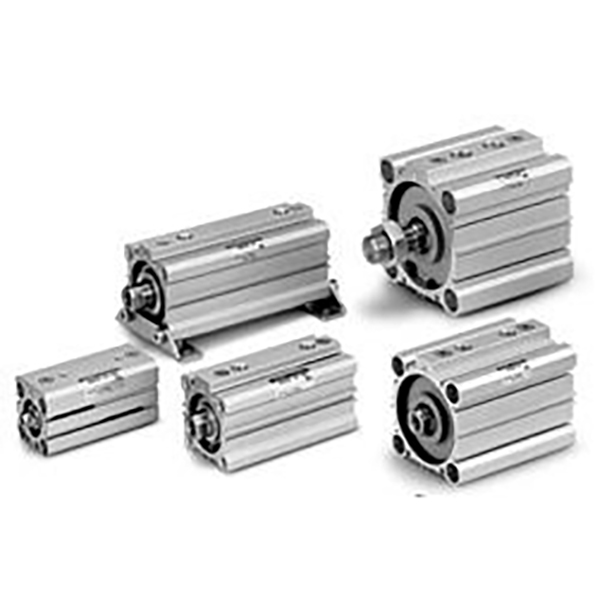

Тонкий пневматический цилиндр серии RQ с высокопроизводительной воздушной подушкой

Бренд: SOLH от Richge Technology

Обзор продукта

     Высокопроизводительный тонкий цилиндр серии SOLH RQ взаимозаменяем с SMC RQ/RDQ. Принимает инновационную безкольцевую встроенную структуру на воздушной подушке. Энергопоглощающая способность в 3 раза превышает резиновый буфер CQ2, шум снижается на 50%. Сверхтонкий корпус, короче обычного тонкого цилиндра на воздушной подушке на 20%. Прямая замена CQ2/CQS для улучшения характеристик подушки. Широко используется для многоциклового, высоконагруженного, малошумного автоматического позиционирования, зажима и погрузочно-разгрузочных работ.

Структура и основные характеристики

     -- Ультратонкий квадратный алюминиевый корпус со встроенной безкольцевой воздушной подушкой;

     -- Жесткий анодированный ствол, хромированный шток поршня, высокая устойчивость к деформации;

     -- Варианты: RQ (немагнитный), RDQ (с магнитом), RLQ (тип замка для вертикальной нагрузки);

     -- Мощная воздушная подушка, подходящая для непрерывного высокоскоростного возвратно-поступательного движения со скоростью 50 ~ 500 мм/с;

     -- Встроенный магнит RDQ для обнаружения магнитного переключателя, многосторонние разъемы для датчиков;

     -- Монтажные размеры совместимы с сериями CQ2 и CQS.

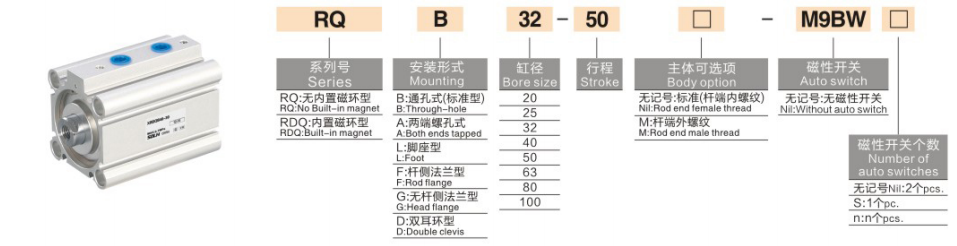

Правило кодирования модели

   1. Пример: RDQB32-50-M9B

     -- R/RD: Немагнитный/Встроенный магнит

     -- Вопрос: Код серии

     -- B/A/L/F/G/D: стиль монтажа

     -- 32: Размер отверстия: 20/25/32/40/50/63/80/100 мм.

     -- 50: Длина хода

     -- M9B: опция магнитного переключателя.

Технические характеристики

Теоретическая тяга и сила тяги, а также максимально допустимая кинетическая энергия при 0,5 МПа.

Краткое изложение одним предложением

      Высокоскоростной тонкий пневматический цилиндр серии SOLH RQ со встроенной безкольцевой воздушной подушкой, превосходной амортизацией и низким уровнем шума, идеальный привод для модернизации для многоцикловой автоматизации тяжелых нагрузок, взаимозаменяемый со стандартным тонким цилиндром CQ2.
