Легкий стандартный цилиндр рулевой тяги SOLH MBB представляет собой модернизированную легкую модель, на 10% легче, чем традиционная серия MB, и полностью соответствует стандартам ISO15552 для прямой замены импортных цилиндров рулевой тяги. Благодаря двойной регулируемой воздушной подушке и квадратным торцевым крышкам он обеспечивает высокую жесткость, низкий уровень шума и стабильную безмасляную работу, подходит для условий работы со средней нагрузкой и высокой частотой. Он охватывает множество вариантов и разнообразных вариантов монтажа, широко используемых в конвейерном оборудовании и машинах общей автоматизации. Благодаря развитому массовому производству и достаточному запасу, он поддерживает стабильные серийные поставки и экспорт по всему миру.

Профильный цилиндр без шпилек SOLH SAI соответствует стандарту ISO15552, взаимозаменяем по размерам с сериями FESTO DNC и SE. Он оснащен интегрированным алюминиевым корпусом М-образной формы, двусторонней регулируемой воздушной подушкой, эластичной подушкой PPV и двусторонними канавками для датчиков. Полные варианты включают одноштоковые, двухштоковые, регулируемые, запираемые цилиндры и цилиндры со встроенным клапаном SAIF. Он поддерживает безмасляную работу с низким пусковым давлением. Диаметр отверстия 32–200 мм, индивидуальный ход поршня до 2000 мм и различные варианты монтажа по стандарту ISO. Широко используется в упаковочном оборудовании, конвейерах и автоматизации станков. Стабильное массовое производство и достаточный запас делают его экономически эффективным линейным приводом общего назначения для экспортного оборудования автоматизации.

Стандартный квадратный цилиндр без шпилек SOLH SE соответствует стандартам ISO15552 и VDMA24562, напрямую взаимозаменяем с сериями FESTO DNC и SMC CP96S. Встроенный квадратный алюминиевый корпус обеспечивает высокую жесткость, оснащен двусторонней регулируемой воздушной подушкой и трехсторонними канавками для датчиков для гибкой установки. Варианты включают одинарный, двойной шток, регулируемый ход и блокируемый тип BSE, подходящий для средне-тяжелых нагрузок и длинноходовых высокочастотных применений. Ствол с твердым анодированием поддерживает работу без масла и имеет несколько вариантов крепления, широко применяемых в станках, упаковке и автоматизации конвейеров. Индивидуальное обслуживание длинноходных изделий, достаточный запас и стабильные оптовые поставки для мировых производителей средств автоматизации.

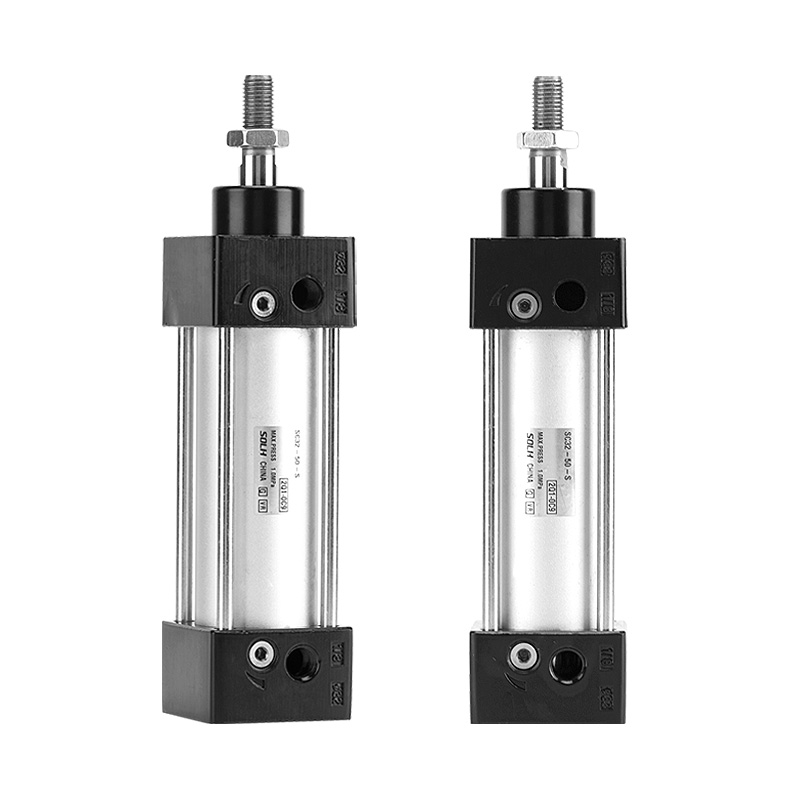

Стандартный цилиндр экономичной рулевой тяги SOLH SC оснащен четырьмя рулевыми тягами для крепления торцевых крышек с высокой жесткостью и ударопрочностью, широко применяемыми в качестве пневматического привода общего назначения. Размеры отверстий варьируются от 32 до 250 мм, оснащены двухсторонней регулируемой воздушной подушкой для снижения ударов и шума. Варианты включают одинарный шток, двойной шток SCD, регулируемый ход SCJ и запираемый цилиндр SCL. Встроенное магнитное кольцо опционально для магнитных переключателей CMSG/DMSG, поддерживающее работу без масла. Корпус короче, чем у профильных цилиндров ISO, равного диаметра и по конкурентоспособной цене. Доступно несколько типов крепления для толкания, перемещения и позиционирования на конвейере, упаковочных и сборочных линиях. Достаточный запас поддерживает оптовые экспортные заказы.

Пневматические цилиндры SOLH DNC без рулевой тяги строго соответствуют международным стандартам ISO 15552 и VDMA 24562 и идеально взаимозаменяемы с основными европейскими стандартными цилиндрами для бесшовной модернизации оборудования и экспортных проектов за рубежом. Интегрированный квадратный алюминиевый профиль высокой жесткости убирает открытые тяги, обеспечивая более высокую структурную устойчивость и аккуратную компоновку, а встроенные двусторонние канавки для датчиков обеспечивают удобную установку магнитного переключателя. Стандартные двухсторонние регулируемые воздушные подушки PPV эффективно смягчают инерционные столкновения во время высокоскоростного возвратно-поступательного движения в тяжелых условиях; Композитное уплотнение премиум-класса с низким коэффициентом трения обеспечивает безмасляную работу с общим рабочим ходом, достигающим 4000 км, и точностью повторного позиционирования в пределах ±0,05 мм. Дополнительные конфигурации включают квадратный стержень, предотвращающий вращение, двойной стержень, блоки фиксации положения и торцевые механические замки. Наше стабильное массовое производство гарантирует достаточные спотовые запасы, широко используемые в автомобильной автоматизации, прецизионной электронике, упаковочном оборудовании и автоматизированных производственных линиях европейского стандарта, требующих стабильной работы с длительным циклом.

Пневматические цилиндры бесстержневого профиля серии SOLH SI строго соответствуют международным стандартам ISO 15552 (ранее ISO 6431) и VDMA 24562 и идеально взаимозаменяемы с цилиндрами серий Festo DNC, SE и DSBA в качестве экономичной альтернативы среднего уровня. Корпус цилиндра, изготовленный из интегрированного звездообразного квадратного профиля из алюминиевого сплава без открытых рулевых стержней, обеспечивает превосходную структурную жесткость, выдающиеся характеристики защиты от скручивания и прогиба, а также аккуратный, устойчивый к коррозии внешний вид, идеально подходящий для аккуратного расположения бок о бок на автоматизированных линиях. Встроенные специальные пазы для датчиков с обеих сторон поддерживают прямую установку магнитных переключателей AirTAC CMSE, DMSE и CS1 без дополнительных монтажных кронштейнов. Оснащенный стандартными двусторонними регулируемыми вручную воздушными подушками в сочетании с эластичными амортизаторами PPV, он эффективно смягчает инерционные удары и подавляет шум во время высокоскоростного возвратно-поступательного движения в тяжелых условиях. Двойная система компенсационного уплотнения премиум-класса Y-типа обеспечивает сверхнизкое пусковое давление 0,1 МПа и стабильную длительную работу без масла. Его твердохромированный стальной поршневой шток 45# отличается превосходной стойкостью к износу и ржавчине. Полная линейка индивидуальных вариантов включает в себя двойной синхронный шток SID, модель SIJ с регулируемым ходом, версию SIL с фиксацией положения, привод со встроенным клапаном-цилиндром SIF и квадратный поршневой шток с защитой от скручивания SIQ для удовлетворения разнообразных промышленных требований. Вся серия по умолчанию оснащена встроенным магнитным кольцом для обратной связи о положении поршня в реальном времени и управления связью с ПЛК. Широко применяемый в экспортном оборудовании европейского стандарта, автоматизированной сборке, упаковке, погрузочно-разгрузочных работах и ​​вспомогательном приводе станков, он сочетает в себе надежную работу и конкурентоспособную цену, заменяя традиционные цилиндры SC с рулевой тягой и дорогие импортные цилиндры DNC.

Цилиндр с профилем рулевой тяги SOLH CP96S соответствует стандартам ISO15552 и VDMA24562 и полностью взаимозаменяем с оригинальной серией CP96S. Разработанный с двойной буферной системой, сочетающей регулируемую воздушную подушку и резиновую подушку, он обеспечивает низкий уровень шума и мягкий удар при высокоскоростном и высокочастотном возвратно-поступательном движении со скоростью 50 ~ 1000 мм/с. Алюминиевый корпус со встроенной рулевой тягой на 15% легче обычных цилиндров с рулевой тягой, обладает высокой жесткостью и превосходной устойчивостью к смещенным нагрузкам. Варианты включают стандартный тип с одной тягой и модель с двойной тягой с защитой от скручивания CP96SD. Встроенное магнитное кольцо опционально для датчиков M9B/A93; Доступны высокотемпературные версии поршневых штоков и штоков из нержавеющей стали. Диаметр отверстия 32~125 мм, ход по индивидуальному заказу до 2000 мм. Широко используется в станках и системах автоматизации тяжелой упаковки для глобальной замены оборудования.

Ультратонкий линейный цилиндр скольжения SOLH HLH с боковой L-образной направляющей оснащен встроенной односторонней шариковой направляющей с рециркуляцией и тонким низкопрофильным корпусом для экономии места для установки, а также пневматическими направляющими двойного действия, предназначенными для точного позиционирования при небольших нагрузках. Размеры отверстий варьируются от 6, 10, 16 до 20 мм со стандартным ходом 5–60 мм, рабочим давлением 0,15–0,7 МПа и рабочей температурой от -20 ℃ до 70 ℃. Корпус цилиндра оснащен монтажными резьбовыми отверстиями в 4 направлениях и воздушными отверстиями с 3 сторон для гибкого расположения трубопроводов. Направляющая каретка оснащена резьбовыми отверстиями для крепления и отверстиями для позиционирующих штифтов на верхней и передней поверхностях. В стандартную комплектацию входит встроенное магнитное кольцо с двумя боковыми пазами для установки магнитных герконов. Плавающее соединение между штоком поршня и кареткой устраняет боковую боковую нагрузку и обеспечивает превосходную прямолинейность и точность предотвращения вращения. По сравнению с серией HLQ с двумя направляющими, HLH имеет более тонкий контур для ограниченного узкого пространства, широко применяется в мини-инспекционных стендах для 3C и полупроводников, легких нажимных зажимных устройствах и механизмах возвратно-поступательного позиционирования внутри компактных автоматизированных машин.

Двухвальные направляющие цилиндры SOLH HLQ / HLQL оснащены линейными направляющими с шариками с рециркуляцией, включая компактную стандартную версию HLQ с боковым цилиндром и сверхжесткую симметричную модель HLQL. Размеры отверстий варьируются от 6 до 25 мм с ходом 10–150 мм. Конструкция сдвоенного параллельного поршневого штока обеспечивает сильную тягу и превосходные характеристики защиты от скручивания и вращения. Встроенный плавающий шарнир между поршнем и кареткой компенсирует эксцентричные боковые нагрузки. В основании имеются монтажные резьбовые отверстия в трех направлениях, а на направляющей каретке имеются монтажные отверстия для крепления приспособлений на нескольких поверхностях и позиционирующие штифты; Боковые слоты для магнитных герконов и встроенный магнит входят в стандартную комплектацию. Доступны несколько вариантов буферов: двойной или одинарный регулируемый воздушный буфер, гидравлический амортизатор и внешние стопорные блоки для плавного возвратно-поступательного движения и высокой точности повторного позиционирования. HLQ подходит для средних и небольших грузов в условиях ограниченного пространства, а симметричный HLQL выдерживает большие нагрузки и сильное эксцентриковое смещение. Широко используется для автоматического переноса, прецизионного зажима и линейного позиционирования в 3C, полупроводниковом сборочном и испытательном оборудовании.
