Стандартный пневматический цилиндр серии CP96S ISO15552 (двойная подушка для тяжелых условий эксплуатации)

Бренд: SOLH от Richge Technology

Обзор продукта

     Цилиндр с рулевой тягой серии SOLH CP96S соответствует международному стандарту ISO15552 / VDMA24562. Имеет ствол из алюминиевого профиля, оснащенный системой двойной амортизации (регулируемая воздушная подушка + резиновый буфер). Обладает низким уровнем шума, высокой жесткостью, подходит для высокоскоростных, высокочастотных возвратно-поступательных и длинноходовых систем автоматизации в тяжелых условиях. Прямая механическая замена оригинальной серии CP96S.

Основная структура и конструктивные особенности

   1. Конструкция: Профильный цилиндр со встроенными рулевыми тягами, на 15% легче традиционных цилиндров с рулевыми тягами. Двойная подушка значительно поглощает удары и снижает шум при работе.

   2. Материал: корпус из твердого анодированного алюминия, высокопрочные торцевые крышки, хромированный шток поршня. Износостойкий и длительный срок службы.

   3. Варианты операций

     -- CP96S: Стандартная модель двойного действия с одним штоком.

     -- CP96SD (суффикс W): Двойной шток двойного действия, отличная устойчивость к скручиванию.

     -- Суффикс -S: встроенное магнитное кольцо для магнитного переключателя.

   4. Система амортизации: воздушная подушка + резиновый композитный буфер, идеально подходящий для езды на велосипеде со скоростью 50–1000 мм/с.

   5. Высокая жесткость: прецизионные торцевые крышки, небольшое отклонение штока поршня, высокая устойчивость к смещенной нагрузке.

   6. Паз для датчика: зарезервированные слоты для магнитных переключателей серий M9B, A93.

   7. Взаимозаменяемость: стандартный размер ISO15552, совместимость с аксессуарами серий SE, SAI, DNC.

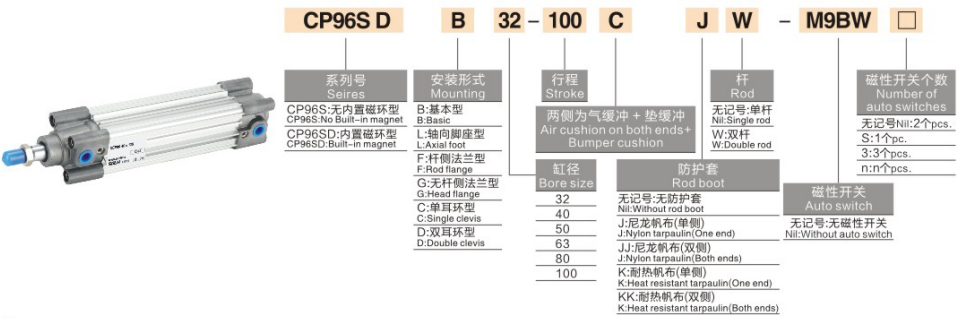

Полное правило кодирования модели

   1. Пример модели: CP96SB40-100W-S

   2. Примеры стандартных заказов

     -- CP96SB50-200-S: диаметр цилиндра 50, ход поршня 200, одинарный шток, базовый тип с магнитом.

     -- CP96SF63-150W: диаметр цилиндра 63, ход поршня 150 мм, двойной шток, фланцевое крепление со стороны штока.

Основные технические характеристики

Теоретическая тяговая и тяговая сила при 0,5 МПа (одинарный стержень, единица измерения: N)

Типы монтажа и производные модели

   1. Варианты монтажа

     -- Базовый вариант, крепление на лапах, передний/задний фланец, одинарная/двойная скоба.

   2. Главный производный ряд

     -- CP96S/CP96SD: модель с одним и двумя стержнями

     -- CP96SK: индивидуальный высокотемпературный цилиндр.

     -- CP96SR: шток поршня из нержавеющей стали для защиты от легкой коррозии.

Трехшаговое руководство по быстрому выбору

   1. Выбор отверстия: рассчитайте требуемую тягу, запас прочности ≥50%; отдайте предпочтение CP96S из-за высокой скорости и низкого уровня шума.

   2. Подтверждение хода: добавьте запас прочности 10–20 мм; максимальный стандартный ход 800 мм, по индивидуальному заказу до 2000 мм.

   3. Согласование конфигурации

     -- Обратная связь по положению: выберите модель магнита -S с магнитными переключателями M9B/A93;

     -- Монтаж: L-образное крепление на ножке для горизонтальной тяжелой нагрузки; Фланец F для вертикальной установки;

     -- Особая среда: выберите CP96SK для высоких температур и CP96SR для агрессивных условий.

Краткое изложение одним предложением

     SOLH CP96S ISO15552 цилиндр рулевой тяги, оснащенный двойной воздушной и резиновой подушкой, высокоскоростной, низкий уровень шума, высокая устойчивость к смещению нагрузки, идеальный линейный привод для тяжелых условий эксплуатации для высокочастотного экспортного оборудования автоматизации.
