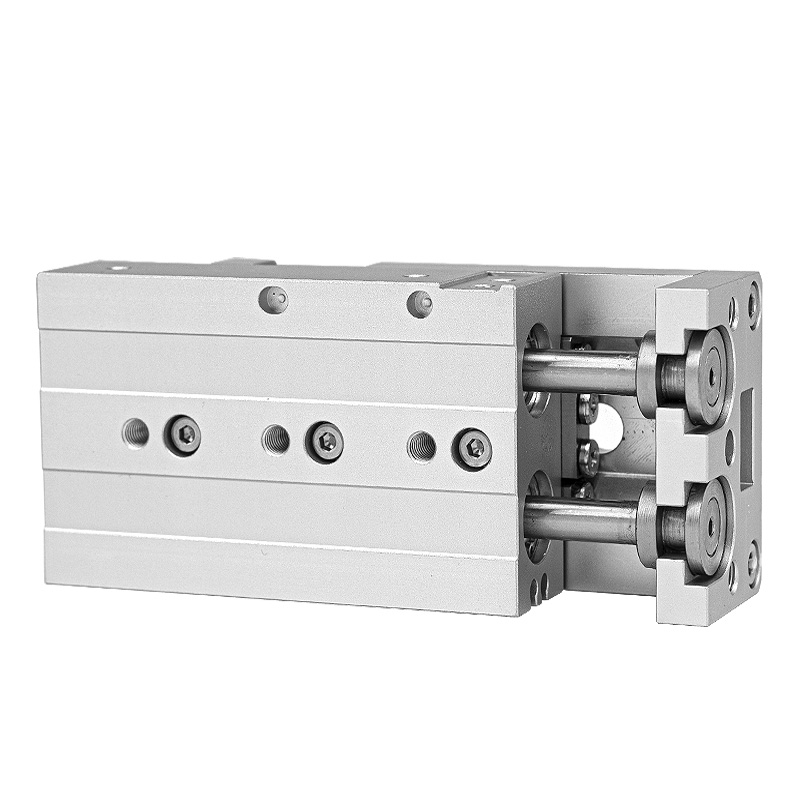

Двухвальный прецизионный направляющий цилиндр серии HLS / HLSL (тип направляющей с перекрестными роликами)

Бренд:SOLH от Richge Technology

Позиционирование продукта

     Двухвальный прецизионный направляющий цилиндр серии SOLH HLS / HLSL использует линейную направляющую с перекрестными роликами в качестве основного направляющего компонента. По сравнению с цилиндрами скольжения с рециркуляцией шариков HLQ он обеспечивает гораздо более высокую жесткость, превосходную точность повторного позиционирования и более высокую устойчивость к эксцентричным боковым нагрузкам, что идеально соответствует тяжелым нагрузкам, сверхточным процессам автоматизации сборки и позиционирования.

Классификация серий: HLS против HLSL

     -- Стандартный тип HLS: Корпус цилиндра установлен на одной стороне каретки, компактная общая ширина. Подходит для ограниченного пространства для установки, условий средней и малой нагрузки без явной эксцентричной смещенной нагрузки.

     -- Симметричный тип HLSL: цилиндр расположен между двумя параллельными поперечными роликовыми направляющими, равномерное распределение силы, значительно повышенная жесткость и большая грузоподъемность. Первый выбор для тяжелых, эксцентричных нагрузок и сверхвысокой точности работы.

Таблица основных технических характеристик

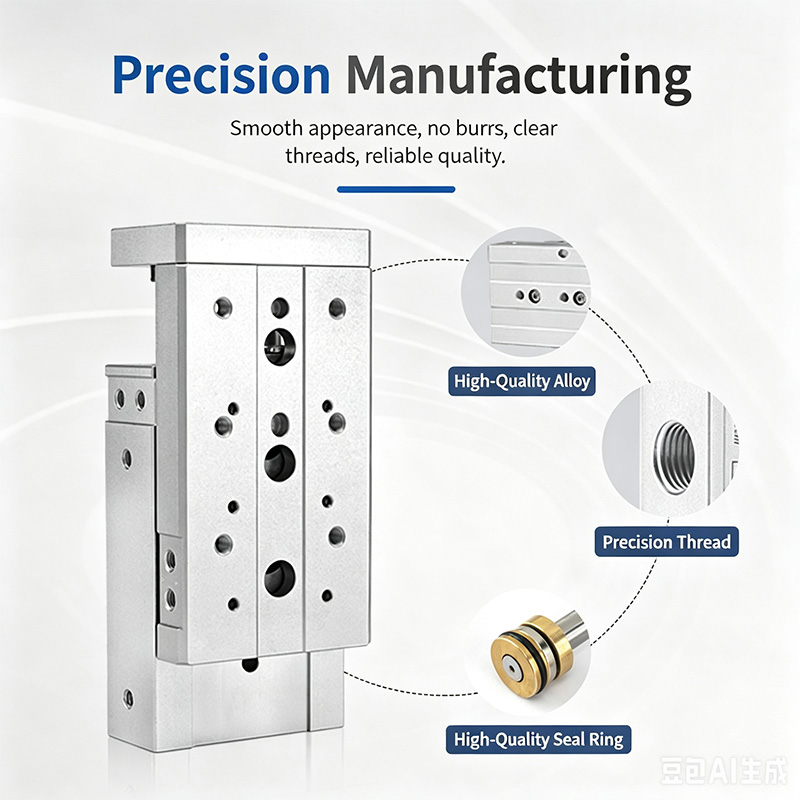

Структурные и основные преимущества производительности

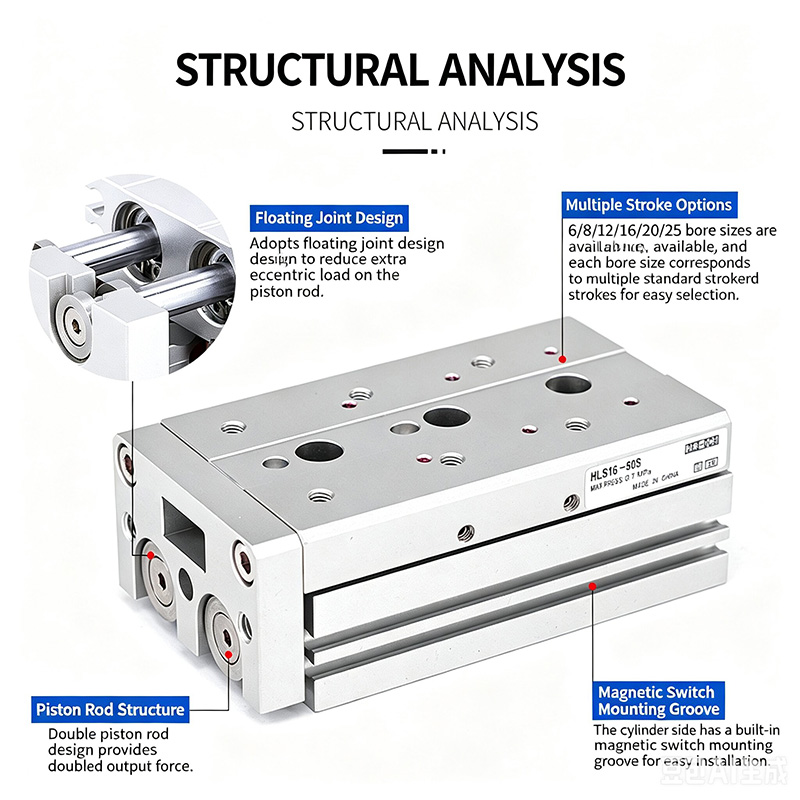

  1. Линейная направляющая с перекрестными роликами (конструкция с контактом роликовой линии)

     -- Конструкция подшипника с линейным контактом обеспечивает чрезвычайную жесткость, исключительную прямолинейность и точность предотвращения вращения, высокую ударопрочность и стабильную работу при тяжелых нагрузках. Интегрированная цельная конструкция направляющей каретки со сверхнизким трением, сверхплавным движением и увеличенным циклом обслуживания.

  2. Встроенный плавающий шарнир

    -- Эластичное плавающее соединение между штоком поршня и подвижной платформой компенсирует боковую силу и эксцентриковый крутящий момент, предотвращая отклонение штока поршня и повреждение от перегрузки.

  3. Двойные параллельные поршневые штоки

    -- Двойная тяга, отличная защита от скручивания, поддерживает высокую точность позиционирования в нагруженном состоянии.

  4. Разнонаправленный универсальный монтаж.

     -- Резьбовые монтажные отверстия, обработанные на нижней, передней и боковой поверхностях для установки в трех направлениях; прецизионные установочные отверстия для штифтов, предварительно обработанные на основании, для быстрого и точного позиционирования.

  5. Трехсторонние поверхности крепления инструментов

     -- Резьбовые монтажные отверстия приспособления на верхней и передней поверхности направляющих, а также отверстия для штифтов на верхней плоскости ползунка, чтобы гарантировать повторяемую точность позиционирования зажимного приспособления.

  6. Предварительно обработанные канавки для установки датчика.

     -- Стандартные скользящие пазы на стороне цилиндра для гибкой установки и регулировки положения магнитных переключателей.

  7. Диверсифицированные варианты буфера и лимит-стопа

     -- Фиксированный воздушный буфер, регулируемый воздушный буфер (A/AS/AF), буфер гидравлического амортизатора (B/BF) и несколько внешних механических блоков ограничителя являются дополнительными комбинациями.

Стандартное правило именования моделей

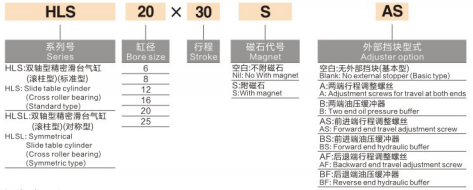

  1. Пример модели: HLS20×30SAS.

     -- HLS = серия стандартных боковых цилиндров; HLSL = Серия высокой жесткости с симметричным центром

     -- 20 = Диаметр отверстия цилиндра (мм)

     -- 30 = Номинальная длина хода (мм)

     -- S = встроенное кольцо с постоянным магнитом (стандартная заводская конфигурация)

     -- A = Регулируемый воздушный буфер на обоих концах

        AS = регулируемый воздушный буфер только в конце хода вперед

        AF = Регулируемый воздушный буфер только в конце обратного хода

     -- B = буфер гидравлического масла на обоих концах

        BF = буфер гидравлического масла только в конце обратного хода

Таблица теоретической выходной тяги (единица измерения: Н)

Рекомендации по выбору и типичные сценарии применения

  1. Рекомендации по выбору

     -- Стандартная модель HLS: компактное пространство для установки, средняя-малая нагрузка, отсутствие явной эксцентриковой смещенной нагрузки.

     -- Симметричная модель HLSL: приоритетный выбор для тяжелых нагрузок, эксцентричной боковой нагрузки, сверхвысокой жесткости и требований сверхточного позиционирования.

  2. Типичные промышленные применения

     -- Точная сборка, автоматическое позиционирование, пневматический зажим и станции передачи заготовок.

     -- Линии по производству полупроводников и электронной автоматизации

     -- Высокоточные испытательные контрольно-измерительные приборы, медицинское автоматизированное оборудование, механизмы крепления станков

Краткое изложение одним предложением

     Двухвальный цилиндр с поперечными роликами SOLH HLS/HLSL оснащен высокожесткой линейно-контактной поперечной роликовой направляющей с двумя стандартными/симметричными вариантами, оснащенной дополнительным воздушно-гидравлическим буфером и конструкцией антиэксцентрикового плавающего шарнира, высокопроизводительным сверхточным линейным приводом премиум-класса для полупроводникового, медицинского и высоконагруженного прецизионного оборудования автоматизации.
