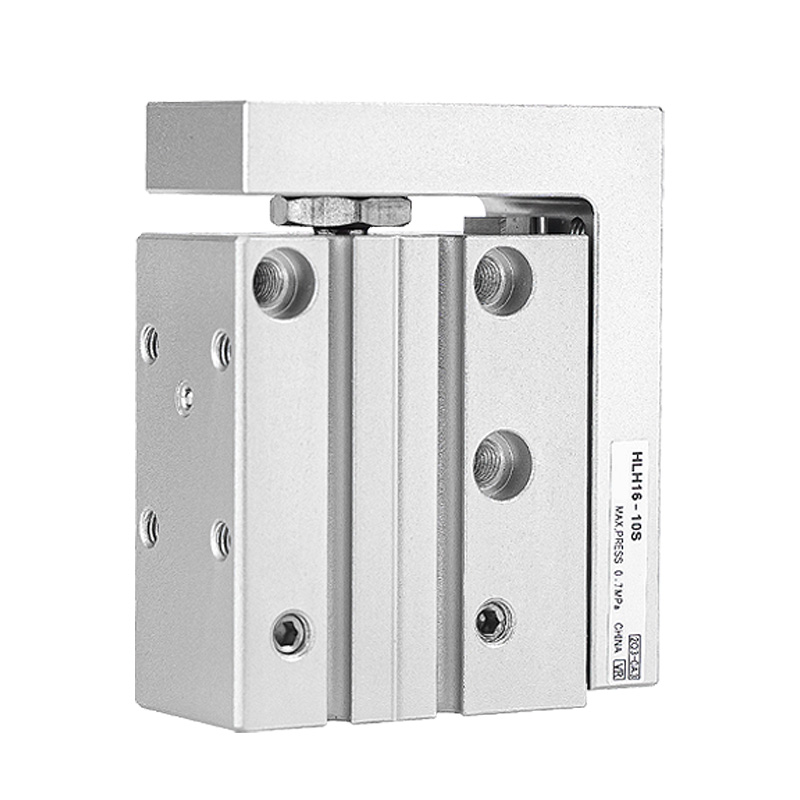

Прецизионный линейный направляющий цилиндр серии HLH с боковой направляющей

Прецизионный линейный направляющий цилиндр серии HLH (с шариковой направляющей с рециркуляцией шариков)

Бренд:SOLH от Richge Technology

Позиционирование продукта

     Серия SOLH HLH представляет собой низкопрофильный линейный направляющий цилиндр, оснащенный встроенной боковой линейной направляющей L-образной формы с рециркуляцией шариков. Обладая ультратонким тонким корпусом, позволяющим экономить место для установки, он специально разработан для точной сборки, позиционирования легких нагрузок и оборудования автоматизации с ограниченным монтажным зазором.

Обзор серии

     -- Код серии: HLH (конструкция с одной боковой направляющей, без варианта с симметричной двойной направляющей)

     -- Направляющая система: боковая линейная направляющая с рециркуляцией шариков (встроенная направляющая L-типа)

     -- Тип операции: возвратно-поступательный цилиндр двойного действия

     -- Применимая среда: чистый сжатый воздух (точность фильтрации ≥40 мкм).

     -- Основные конкурентные преимущества: сверхтонкий профиль, монтажные отверстия в 4 направлениях, расположение воздушных отверстий в 3 направлениях, отличное использование пространства.

Таблица основных технических характеристик

Структурные и эксплуатационные преимущества

  1. Встроенная боковая шариковая направляющая L-типа с рециркуляцией

     Цельная конструкция направляющих и направляющих каретки обеспечивает превосходную прямолинейность и точность предотвращения вращения; ультраузкий тонкий корпус значительно уменьшает общую ширину установки.

  2. Универсальная четырехсторонняя схема монтажа.

     Монтажные резьбовые отверстия, выточенные на нижнем, боковом, переднем и заднем торцах основного корпуса; гибкое крепление с четырех сторон для соответствия сложной компактной компоновке оборудования.

  3. Гибкая конфигурация трехстороннего воздушного порта

     Порты впуска/выпуска воздуха доступны на задней стороне, боковой стороне и передней стороне; Свободное расположение трубопроводов для аккуратной и аккуратной прокладки контуров.

  4. Двойные монтажные поверхности крепления

     Резьбовые отверстия для крепления инструмента как на верхней, так и на передней стороне каретки; расположение отверстий для штифтов на верхней плоскости, чтобы гарантировать точное позиционирование зажимного приспособления.

  5. Предварительно обработанные канавки для датчиков

     Стандартные скользящие пазы с обеих сторон корпуса цилиндра для легкой установки и регулировки положения магнитных герконов.

  6. Встроенный плавающий шарнир

     Плавающее соединение между штоком поршня и кареткой салазок устраняет боковую нагрузку и защищает внутренний узел поршня от повреждений в результате прогиба.

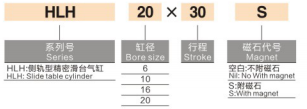

Правило наименования кода модели

   1. Пример: HLH16×30S.

     -- HLH: Код серии тонкого направляющего цилиндра боковой направляющей.

     -- 16: Диаметр отверстия цилиндра (мм)

     -- 30: Номинальная длина хода (мм)

     -- S: Встроенное кольцо с постоянным магнитом (стандартная заводская конфигурация)

Таблица теоретической выходной силы (единица измерения: Н)

Рекомендации по выбору модели и типичные области применения

  1. Ключевые моменты выбора

     -- Приоритет ограниченного пространства: выбирайте HLH, когда зазор для установки чрезвычайно ограничен и требуется сверхтонкий узкий привод.

     -- Характеристика нагрузки: подходит для легких возвратно-поступательных движений без явной эксцентричной боковой нагрузки, требует высокой точности повторного позиционирования.

     -- Сравнение с серией HLQ: HLH тоньше и компактнее; Двойной рельс HLQ с повышенной жесткостью и большей грузоподъемностью.

  2. Типичные сценарии промышленного применения

     -- Прецизионное сборочное оборудование для производства электроники и полупроводников 3C.

     -- Мини-автоматические испытательные стенды и инспекционные станции

     -- Легкие прецизионные механизмы зажима, толкания и позиционирования

     -- Механизмы возвратно-поступательного движения с малой нагрузкой, установленные внутри узкого компактного оборудования.

Краткое изложение одним предложением

     Ультратонкий линейный направляющий цилиндр SOLH HLH с боковой L-образной направляющей оснащен шариковой направляющей с рециркуляцией, поддерживает 4-ходовой монтаж и 3-ходовое расположение воздушных отверстий со встроенным магнитным кольцом в стандартной комплектации. Это идеальный пневматический привод с точным позиционированием при малой нагрузке для узкопространственного 3C и полупроводникового оборудования автоматизации.
