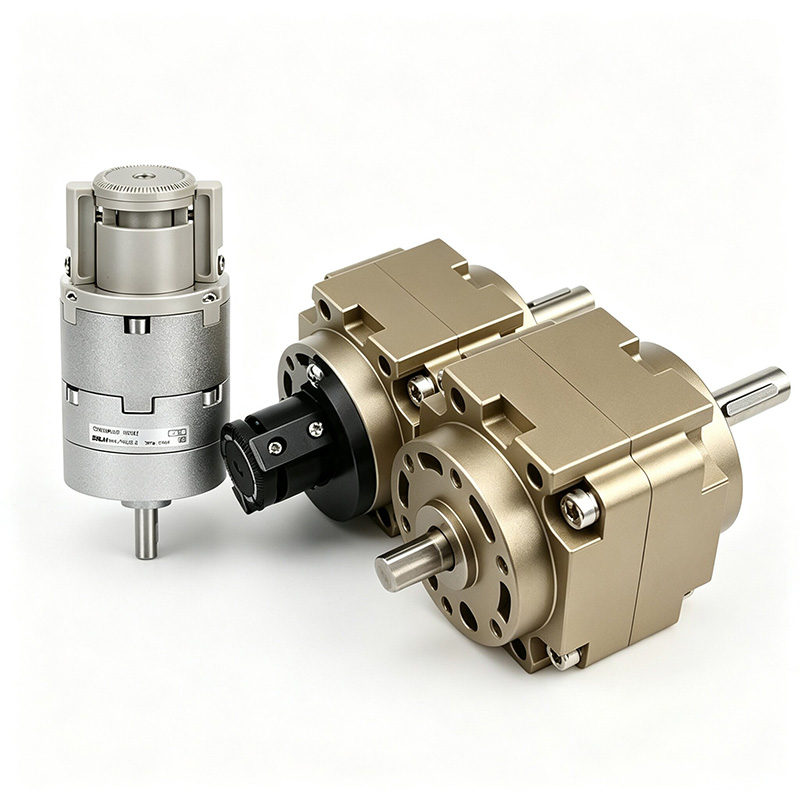

Поворотный привод лопастного типа серии CRB1 / CRB2

Поворотный привод лопастного типа серии CRB1 / CRB2 (взаимозаменяемый SOLH)

Бренд: SOLH от Richge Technology

Позиционирование продукта и основные различия серий

     SOLH CRB1 и CRB2 представляют собой поворотно-поворотные цилиндры лопастного типа с приводом от одинарных/двойных лопастей. Они не имеют зазора для зацепления шестерен, имеют сверхкомпактный корпус, низкую вращательную инерцию и сверхбыстрый отклик.

     -- CRB2 (малая серия): диаметр отверстия 10–40 мм для легкой нагрузки и узкого пространства, компактная и легкая конструкция.

     -- CRB1 (большая серия): диаметр отверстия 50–100 мм для тяжелых нагрузок и высокого крутящего момента, полная поддержка подшипников с превосходной ударопрочностью.

     Максимальный угол поворота одной лопасти до 270°/280°, макс. двойная лопасть 90°/100°. Широко используется для быстрого поворотного переворота, индексации и позиционирования станций автоматизации.

  1. Малая стандартная серия CRB2

     -- Размеры отверстия: 10, 15, 20, 30, 40 мм.

     -- Варианты лопастей: S одинарная лопасть / D двойная лопасть

     -- Угол поворота: одна лопасть 90°/180°/270°; Двойная лопасть 90°/100°

     -- Основные преимущества: сверхкомпактный, легкий, низкое пусковое давление, двойное боковое/осевое соединение, дополнительный регулятор угла и магнитный переключатель.

     -- Области применения: высокоскоростное вращение при легкой нагрузке, оборудование в ограниченном пространстве, электроника 3C, упаковка, миниатюрная автоматизация.

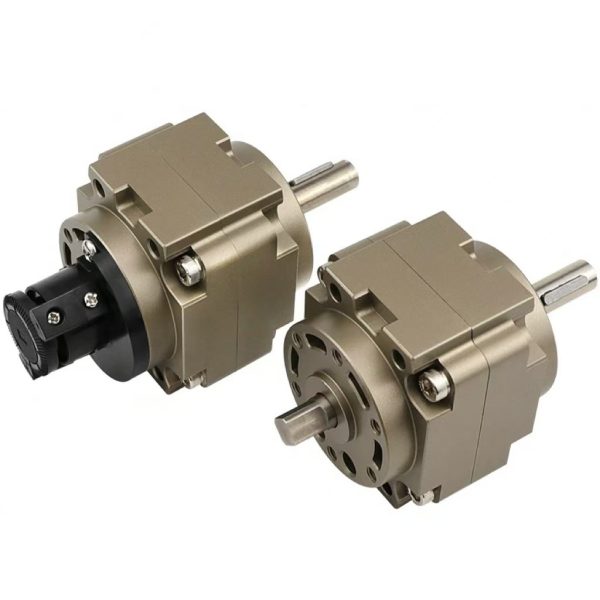

  2. Серия CRB1 для тяжелых условий эксплуатации.

     -- Размеры отверстия: 50, 63, 80, 100 мм.

     -- Варианты лопастей: S одинарная лопасть / D двойная лопасть

     -- Угол поворота: одна лопасть 90°/180°/270°/280°; Двойная лопасть 90°/100°

     -- Основные преимущества: высокий выходной крутящий момент, подшипник большой нагрузки, полная поддержка подшипников, ударопрочность, длительный срок службы.

     -- Области применения: переворот тяжелых заготовок, крупномасштабное индексирование, тяжелые вращающиеся приспособления, сборочные линии тяжелой промышленности.

Технические характеристики универсального ядра

  1. Общие стандартные параметры

  2. Теоретический выходной крутящий момент при 0,5 МПа (индекс выбора ядра)

   2.1 Таблица крутящих моментов CRB2

   2.2 Таблица крутящих моментов CRB1

 3 Допустимая радиальная и осевая нагрузка

     -- CRB2-20: радиальное 120 Н, осевое 80 Н

     -- CRB1-50: Радиальный 245 Н, Осевой 196 Н

     -- CRB1-100: радиальный 588 Н, осевой 490 Н

Внутренняя структура и принцип работы лопастей

  1. Основные компоненты: корпус цилиндра, одинарная/двойная поворотная лопасть, выходной вал, узел уплотнения, концевой резиновый буфер, болты регулировки угла.

  2. Логика работы: Сжатый воздух поступает в одну камеру и заставляет лопасть вращаться вокруг центрального вала, в то время как из противоположной камеры выпускается воздух.

     -- Двойная лопасть: удвоенный крутящий момент, ограниченный угол поворота ≤100°.

     -- Одна лопасть: более широкий диапазон поворота до 270°.

  3. Уникальные основные преимущества

     -- Нет конструкции шестерни и стойки, нулевой люфт, плавное бесшумное вращение без ударной вибрации.

     -- Сверхкомпактный дизайн, низкая инерция вращения, сверхбыстрый отклик (поворот на 90° < 0,1 с)

    -- Опциональный полый сквозной вал, удобный для прокладки внутренних трубок и проводов.

     -- Двойные болты для точной настройки ограничения хода; регулировка одной лопасти 0–270°, двойная лопасть 0–90°

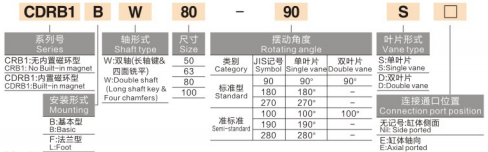

Полные правила кодирования модели

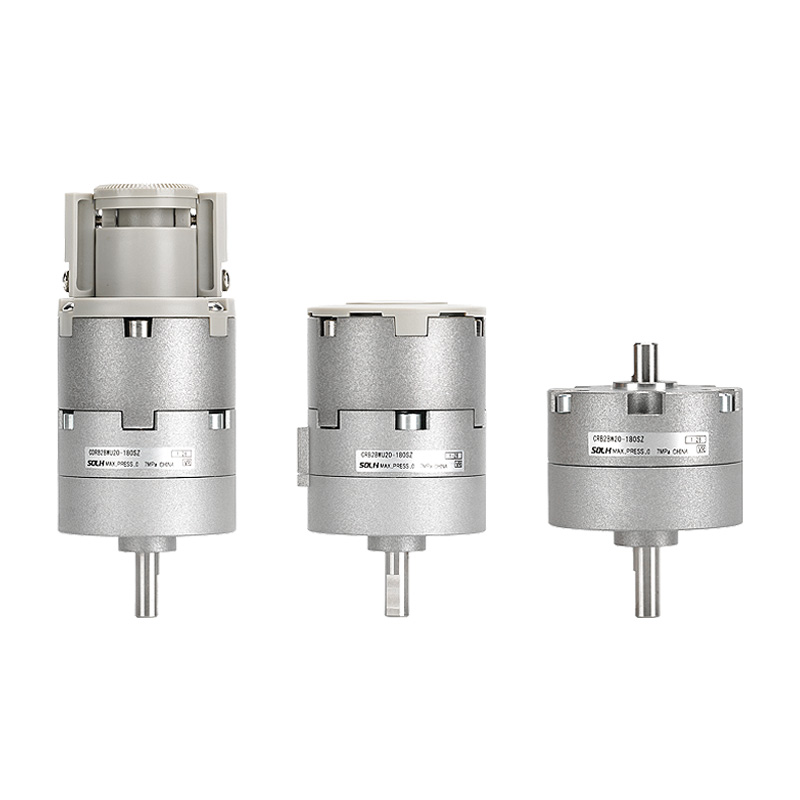

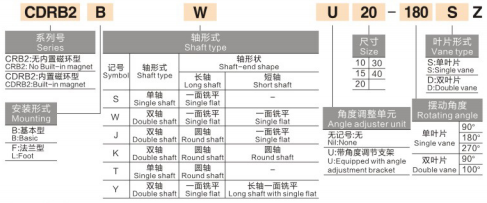

  1. Пример модели CRB2: CRB2BW20-180SZ.

     -- CRB2 = Серия малых лопастных поворотных приводов

     -- B = базовое фланцевое крепление; L = крепление кронштейна для ног

     -- W = двойной удлиненный вал; пусто = один вал

     -- 20 = Размер отверстия (10/15/20/30/40)

     -- 180 = Угол поворота (90/180/270)

     -- S = одна лопасть; D = двойная лопасть

     -- Z = оснащен блоком регулировки угла; пустой = стандартный без регулятора

          Префикс CDRB2 = Встроенное магнитное кольцо для установки магнитного выключателя.

  2. Пример модели CRB1: CRB1BW50-90D

     -- CRB1 = Серия больших лопастных роторов для тяжелых условий эксплуатации.

     -- B = базовое крепление; W = двойной вал

     -- 50 = Размер отверстия (50/63/80/100)

     -- 90 = Угол поворота (90/180/270/280)

     -- D = двойная лопасть; S = одна лопасть

        Префикс CDRB1 = модель со встроенным магнитным кольцом

Пошаговое руководство по выбору и промышленное применение

  1. Правила приоритета выбора

     -- Разделение крутящего момента и размеров: малая нагрузка, узкое пространство → CRB2 (10~40); Тяжёлое вращение с высоким крутящим моментом → CRB1 (50~100)

     -- Требования к углу поворота: Поворот более 90° → Одна лопасть S; Максимальный крутящий момент в пределах 90° → Двойная лопасть D

     -- Компромисс между точностью и скоростью: нулевой люфт лопастного типа, повторяемость позиционирования ±0,1°, идеально подходит для высокоскоростных легких операций; Тяжелая высокоточная подшипниковая нагрузка предпочитает поворотный стол MSQ с реечной шестерней.

     -- Опции функции: Требуется точный предел угла – выберите суффикс Z единицы регулировки угла; Требуется обратная связь по положению ПЛК – выберите магнитно-интегрированную модель CDRB

  2. Типичные сценарии применения

     -- Линии малой мощности: переворачивание электронных компонентов, вращение этикеток, затягивание крышек бутылок, сортировка миниатюрных материалов.

     -- Станции для тяжелых условий эксплуатации: поворот больших заготовок на 90°/180°, индексация сборочной линии, тяжелые поворотные зажимные приспособления.

     -- Общие отрасли промышленности: упаковка, печать, пищевая промышленность, полностью автоматические поворотные позиционирующие станции.

Сравнение производительности: лопастной привод CRB и реечный поворотный привод MSQ

Одно предложение

     Резюме: Небольшие поворотные приводы лопастного типа CRB2 для легких условий эксплуатации и сверхмощные поворотные приводы CRB1 оснащены одно- или двухлопастным приводом с нулевым люфтом, дополнительным регулятором угла и магнитным переключателем, вариант CDRB, обеспечивающий быстрое малоинерционное вращение с крутящим моментом 0,05–24 Н·м, идеально подходящий для высокоскоростного переворота, индексации и поворотного зажима в линиях автоматизации электроники, упаковки и тяжелой сборки.
