Аксессуары для низковольтных распределительных устройств производства Richge Technology Co., Ltd. Краткое описание и технические параметры？

I. Обзор продукта

  Как профессиональный производитель аксессуаров для низковольтных распределительных устройств, компания Richge Technology Co., Ltd. (Richge Technology) предлагает широкий ассортимент серий и моделей продукции, подходящих для низковольтных распределительных устройств различных спецификаций и сценариев применения. Обладая высоким качеством, надежностью и инновационным дизайном, они широко используются в энергетических системах, промышленной автоматизации, строительной электротехнике и других областях.

  Принадлежности для низковольтных распределительных устройств Richge имеют следующие характеристики:

• Полная серия: более 1000 типов продукции, совместимых с различными системами распределительных устройств, такими как MNS, GCS, GCK, R-Blokset, R-Okken и R-8PT.
• Высокая надежность: строго соответствует международным и отечественным стандартам, обеспечивая стабильную работу в различных условиях труда.
• Модульная конструкция: облегчает установку, обслуживание и модернизацию.
• Надежная совместимость: Совместимость с низковольтными распределительными устройствами различных марок.

II. Основные виды продукции и технические параметры

2.1 Серия разъемов главной цепи

   Разъемы главной цепи являются основными компонентами низковольтных распределительных устройств, отвечающими за электрическое соединение и механическую поддержку главной цепи. Richge предлагает различные модели разъемов силовых цепей, подходящие для различных номиналов тока и требований к установке.

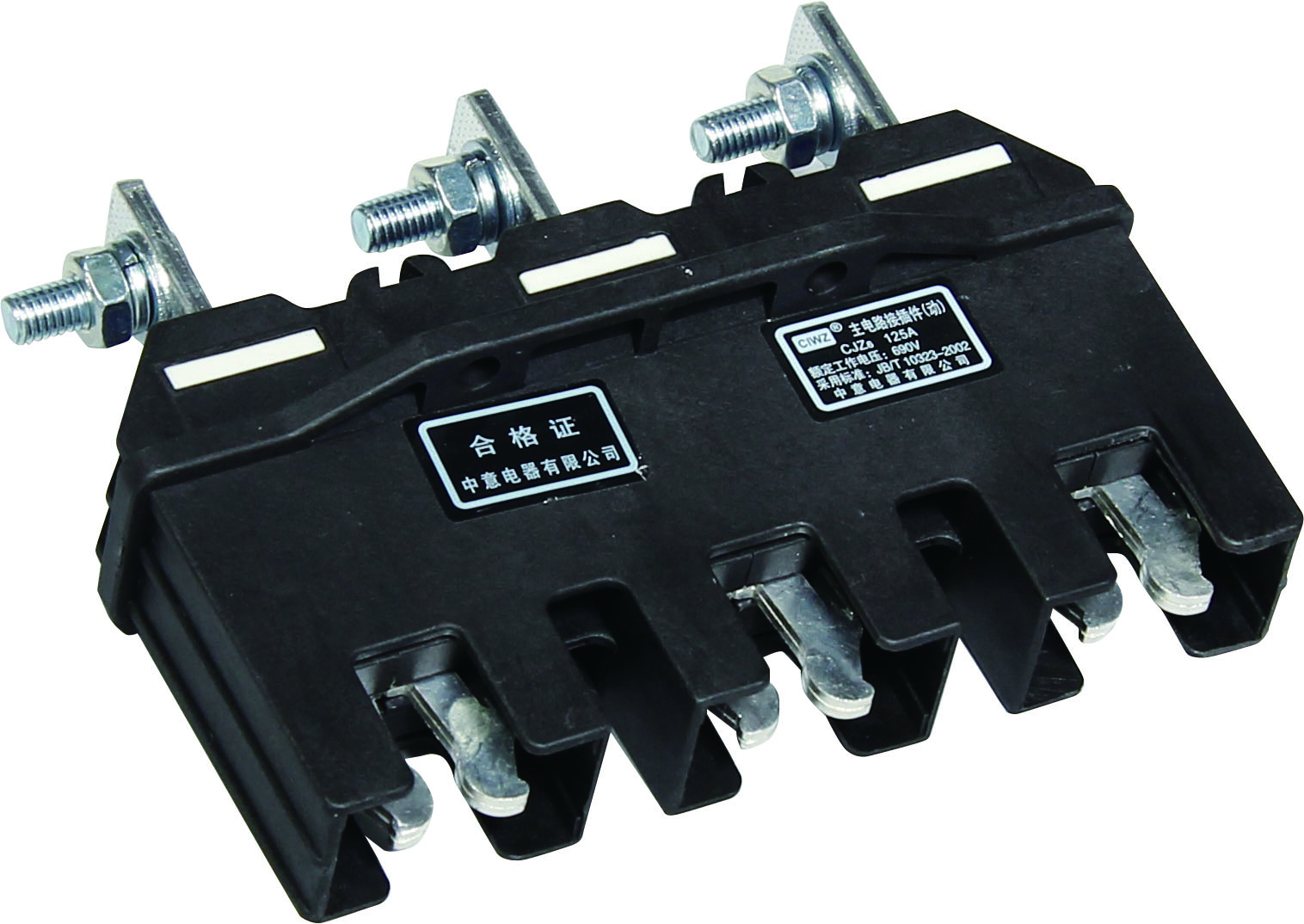

2.1.1 Разъемы главной цепи серии CJZ6

    Разъемы главной цепи серии CJZ6 подходят для номинального тока от 125 А до 630 А и обладают следующими характеристиками:

• Номинальный ток: 125А, 250А, 400А, 630А
•  Номинальное напряжение: 660 В переменного тока
•  Число полюсов: 3 полюса, 4 полюса
• Класс защиты: IP40 (с защитной крышкой)
• Повышение температуры: ≤60K (при номинальном токе)
• Материал: проводник из медного сплава, корпус из огнестойкого пластика.
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Номинальный ток (А)	Номер полюса	Класс защиты	Сценарий применения
CJZ6-125A/3	125	3	IP40	Маленькие шкафчики с ящиками
CJZ6-250A/3	250	3	IP40	Шкафы со средними ящиками
CJZ6-400A/3	400	3	IP40	Большие шкафы с ящиками
CJZ6-630A/3	630	3	IP40	Схемы высокой емкости
CJZ6-125A/4	125	4	IP40	Трехфазные четырехпроводные системы
CJZ6-250A/4	250	4	IP40	Трехфазные четырехпроводные системы
CJZ6-400A/4	400	4	IP40	Трехфазные четырехпроводные системы
CJZ6-630A/4	630	4	IP40	Трехфазные и четырехпроводные системы высокой мощности

2.1.2 Разъемы главной цепи серии CJZ10

   Разъемы главных цепей серии CJZ10 представляют собой высокопроизводительные продукты, подходящие для сценариев с более высокими требованиями:

• Номинальный ток: 125А, 250А, 400А, 630А
• Номинальное напряжение: 660 В переменного тока
•  Число полюсов: 3 полюса
• Класс защиты: IP40 (с защитной крышкой)
• Специальная конструкция: Оснащен защитной дверцей IP40.
• Метод работы: механизм работы кривошипного типа.
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Номинальный ток (А)	Номер полюса	Класс защиты	Специальная функция
CJZ10-125A/3	125	3	IP40	С защитной дверью
CJZ10-250A/3	250	3	IP40	С защитной дверью
CJZ10-400A/3	400	3	IP40	С защитной дверью
CJZ10-630A/3	630	3	IP40	С защитной дверью

2.1.3 Двойные разъемы серии CJZ11

   Двойные разъемы серии CJZ11 подходят для особых сценариев, требующих двухконтурного подключения:

• Номинальный ток: 250А, 400А, 630А
• Номинальное напряжение: 660 В переменного тока
•  Число полюсов: 3 полюса
• Специальная конструкция: двойные разъемы с клапанами.
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, LOKSET и 8PT.

Модель	Номинальный ток (А)	Номер полюса	Особенность
CJZ11-250A/3	250	3	Двойные разъемы с клапанами
CJZ11-400A/3	400	3	Двойные разъемы с клапанами
CJZ11-630A/3	630	3	Двойные разъемы с клапанами

2.2 Серия разъемов вспомогательной цепи

     Разъемы вспомогательных цепей используются для подключения вторичных цепей для реализации функций управления, защиты и передачи сигналов.

2.2.1 Разъемы вспомогательных цепей серии JCF10

   Разъемы вспомогательных цепей серии JCF10 обладают следующими характеристиками:

• Номинальный ток: 10А
• Номинальное напряжение: 380 В переменного тока/250 В постоянного тока
• Количество контактов: 3, 5, 6, 8, 10, 13, 15, 16, 18 точек.
•  Способ подключения: Тип подключения
• Материал: корпус из огнестойкого пластика, посеребренные контакты.
• Применимые распределительные устройства: различные шкафы, такие как MNS, GCS, GCK, OKKEN,

Модель	Количество контактов	Номинальный ток (А)	Номинальное напряжение (В)	Сцена приложения
JCF10-10/3	3	10	380 переменного тока/250 постоянного тока	Простые схемы управления
JCF10-10/5	5	10	380 переменного тока/250 постоянного тока	Контроль гибкости средней сложности
JCF10-10/6	6	10	380 переменного тока/250 постоянного тока	Многофункциональное управление
JCF10-10/8	8	10	380 переменного тока/250 постоянного тока	Сложные схемы управления
JCF10-10/10	10	10	380 переменного тока/250 постоянного тока	Многофункциональная передача сигнала
JCF10-10/13	13	10	380 переменного тока/250 постоянного тока	Расширенные функции управления
JCF10-10/15	15	10	380 переменного тока/250 постоянного тока	Сложные сигнальные системы
JCF10-10/16	16	10	380 переменного тока/250 постоянного тока	Высокоинтегрированные системы управления
JCF10-10/18	18	10	380 переменного тока/250 постоянного тока	Сверхсложные системы управления

2.2.2 Разъемы вспомогательной цепи боковой проводки

   Разъемы вспомогательной цепи с боковой проводкой подходят для особых требований к установке, требующих бокового подключения:

• Номинальный ток: 10А
• Номинальное напряжение: 380 В переменного тока/250 В постоянного тока
• Количество контактов: 12, 16, 20, 24, 26, 30 точек.
• Способ подключения: Тип боковой проводки
•  Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Количество контактов	Номинальный ток (А)	Номинальное напряжение (В)	Особенность
JCF2-6/12	12	10	380 переменного тока/250 постоянного тока	Боковая проводка
JCF2-8/16	16	10	380 переменного тока/250 постоянного тока	Боковая проводка
JCF2-10/20	20	10	380 переменного тока/250 постоянного тока	Боковая проводка
JCF2-12/24	24	10	380 переменного тока/250 постоянного тока	Боковая проводка
JCF2-13/26	26	10	380 переменного тока/250 постоянного тока	Боковая проводка
JCF2-15/30	30	10	380 переменного тока/250 постоянного тока	Боковая проводка

2.3 Серия рабочих механизмов

   Для выдвижения, выдвижения и блокировки распределительных устройств выдвижного типа используются приводные механизмы, обеспечивающие безопасную и надежную работу.

2.3.1 Серия двигательных механизмов MD

   Ходовые механизмы MD подходят для выдвижных блоков разных размеров:

• Номинальный ток: определяется применением
• Метод работы: Ручное движение
• Конструктивный дизайн: прочный и долговечный.
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Применимый размер ящика	Особенность
CXJG-9-69-8	Стандартный размер	Механизм движения
CXJG-9-82-8	Стандартный размер	Механизм движения
CXJG-9-82-10	Стандартный размер	Механизм движения
CXJG-9-119-8	Стандартный размер	Механизм движения
CXJG-9-119-10	Стандартный размер	Механизм движения
CXJG-9-145-10	Стандартный размер	Механизм движения

2.3.2 Серия с поворотной ручкой

   Поворотные ручки используются для управления и позиционирования ящиков:

• Материал: высококачественная сталь.
• Обработка поверхности: Антикоррозионная обработка
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Описание	Сценарий применения
CXJG-9 Кривошип	Поворотная ручка	Работа ящика

2.3.3 Серия рукояток F-типа

  Ручки типа F подходят для тумб различной высоты:

• Материал: Высокопрочный пластик.
•  Обработка поверхности: противоскользящая конструкция.
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Описание	Применимая высота ящика
Ф2 Л=65	Ручка F-типа	1-местный ящик
Ф3 Л=80	Ручка F-типа	2-местный ящик
Ф4 Л=120	Ручка F-типа	выдвижной ящик на 3 предмета

2.4 Серия держателей шин

   Шинодержатели служат для фиксации и поддержки шин, обеспечивающих устойчивость электрических соединений и механическую прочность.

2.4.1 Серия опор вертикальных шинопроводов

   Вертикальные шинодержатели имеют следующие особенности:

• Материал: Высокопрочный изоляционный материал.
• Номинальное напряжение: 660 В переменного тока
• Номинальный ток: определяется характеристиками шины.
• Применимые размеры шин: 6×30, 6×40, 6×50, 6×60, 6×80, 6×100, 6×120 мм².
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Применимый размер шины (мм)	Материя	lОсобенность
ЗМД3-6×30	6×30	Высокопрочный изоляционный материал	Вертикальная шинодержатель
ЗМДЖ3-6×40	6×40	Высокопрочный изоляционный материал	Вертикальная шинодержатель
ЗМДЖ3-6×50	6×50	Высокопрочный изоляционный материал	Вертикальная шинодержатель
ЗМДЖ3-6×60	6×60	Высокопрочный изоляционный материал	Вертикальная шинодержатель
ЗМДЖ3-6×80	6×80	Высокопрочный изоляционный материал	Вертикальная шинодержатель
ЗМД3-6×100	6×100	Высокопрочный изоляционный материал	Вертикальная шинодержатель
ЗМД3-6×120	6×120	Высокопрочный изоляционный материал	Вертикальная шинодержатель

2.5 Серия аксессуаров для распределительных устройств

   К комплектующим распределительных устройств относятся петли, дверные замки, направляющие и т.п., обеспечивающие конструктивную целостность и удобство эксплуатации распределительных устройств.

2.5.1 Серия дверных петель

   Петли дверные предназначены для соединения и поворота дверных панелей распределительных устройств:

•  Материал: высококачественная сталь.
• Обработка поверхности: Антикоррозионная обработка
• Применимая высота дверной панели: разные модели подходят для дверных панелей разной высоты.
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Описание	Сцены применения
МЛБК 300516Р	Дверная петля 1	Стандартные дверные панели
МЛБК 300517Р	Дверная петля 2	Стандартные дверные панели
МЛБК 300518Р	Дверная петля 3	Стандартные дверные панели
МЛБК 300519Р	Дверная петля 4	Стандартные дверные панели
МЛБК 300522Р	Дверная петля	Стандартные дверные панели
МЛБК 300523Р	Дверная петля	Стандартные дверные панели
МЛБК 300525Р	Левая дверная петля	Высокие дверные панели (>1 м)
МЛБК 300526Р	Правая дверная петля	Высокие дверные панели (>1 м)

2.5.2 Серия дверных замков

   Дверные замки применяются для обеспечения безопасности распределительных устройств:

• Материал: высококачественная сталь.
• Обработка поверхности: Антикоррозионная обработка
• Применимые распределительные устройства: стандартные распределительные устройства, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Описание	Особенность
MS705 H3	Дверной замок	Стандартный дверной замок
МС735	Дверной замок	Усовершенствованный дверной замок

2.5.3 Серия направляющих

   Направляющие используются для опоры и выдвижения ящиков:

• Материал: высококачественная сталь.
• Обработка поверхности: Антикоррозионная обработка
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Описание	Сценарий применения
Ханл 200022p1g	MNS левая направляющая — 420 мм	Левая направляющая
Ханл 200022p2g	Правая направляющая MNS — 420 мм	Правая направляющая

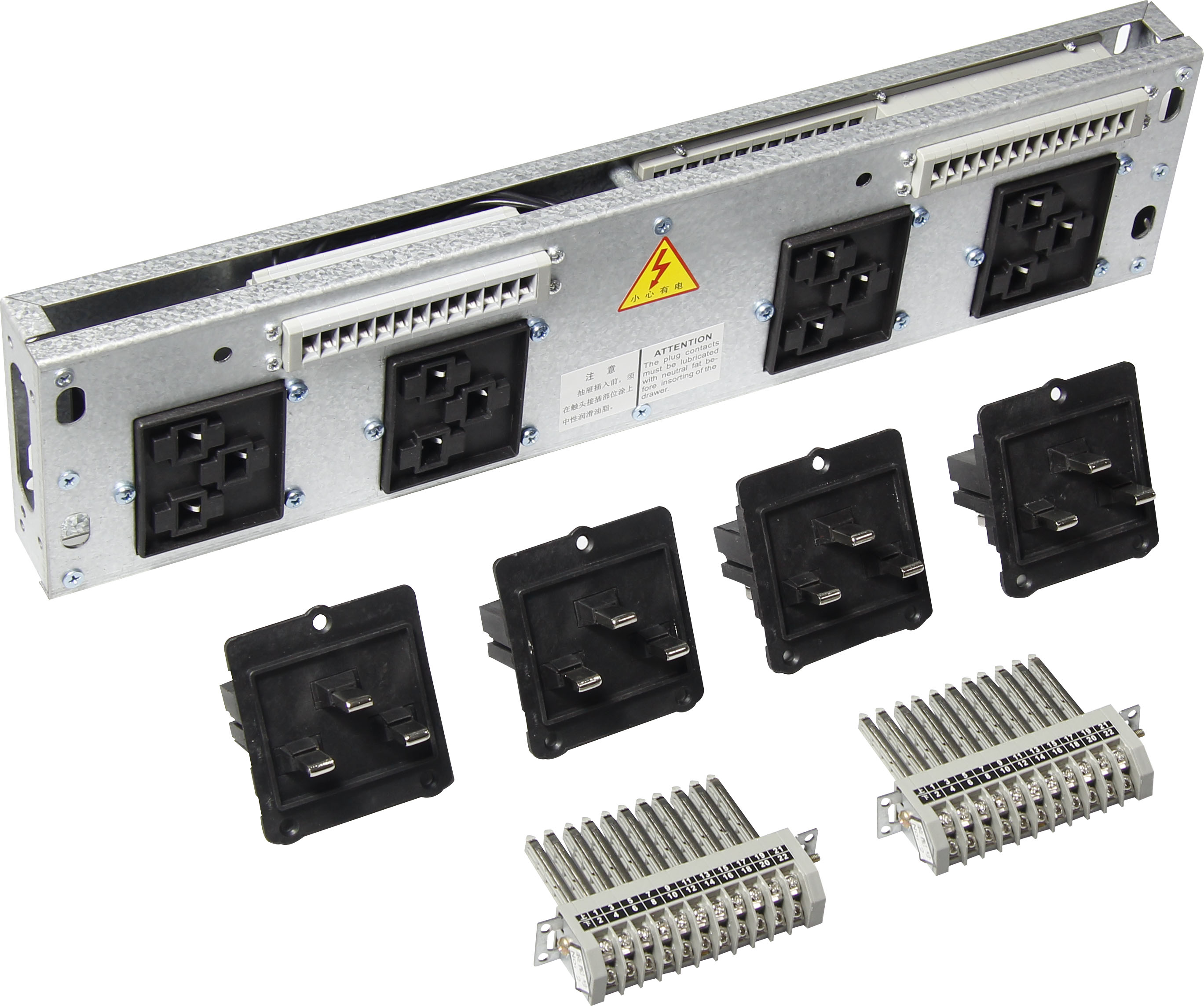

2.6 Серия адаптеров распределения питания

   Адаптеры распределения мощности используются для подключения и распределения ответвлений для повышения гибкости и возможности расширения распределительных устройств.

2.6.1 1/4-контурные адаптеры распределения питания

   1/4-контурные адаптеры распределения питания подходят для ответвлений малой мощности:

•  Номинальный ток: определяется применением
• Способ подключения: Тип подключения
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Описание	Сценарий применения
175×549-Б-1/4-55С	1/4-контурный адаптер распределения питания	Филиалы малой мощности
175×549-Б-1/4-55СК	1/4-контурный адаптер распределения питания (боковая проводка)	Ответвления малой мощности (боковая разводка)

2.6.2 1/2-контурные адаптеры распределения питания

   1/2-контурные адаптеры распределения питания подходят для ответвлений средней мощности:

• Номинальный ток: определяется применением
•  Способ подключения: Тип подключения
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Описание	Сценарий применения
175×549-Б-283-55С	1/2-контурный адаптер распределения питания	Филиалы средней мощности
175×549-Б-283-55СК	1/2-контурный распределительный адаптер средней мощности (боковая проводка)	ответвления (боковая проводка)

2.6.3 Адаптеры смешанного распределения питания

   Адаптеры смешанного распределения питания позволяют размещать в одном модуле ответвленные цепи разных спецификаций:

• Номинальный ток: определяется применением
• Способ подключения: Тип подключения
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Описание	Особенность
175х549-Б - Смешанный - 55С	Смешанный адаптер распределения питания	Смешанный с несколькими спецификациями
175×549-Б - Смешанный - 55СК	Адаптер смешанного распределения питания (боковая проводка)	Смешанный с несколькими спецификациями (боковая проводка)

2.7 Серия измерений и отображения

   Продукты серии измерения и отображения используются для мониторинга и отображения электрических параметров распределительных устройств.

2.7.1 Серия измерительных панелей

    Измерительные панели предназначены для установки средств измерений и элементов управления:

• Материал: высококачественная сталь.
• Обработка поверхности: Антикоррозионная обработка
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Описание	Сценарий применения
ЦФБК-5	Панель измерений	Высота 0,75U
ЦФБК-9	1/4 пластиковой панели	Малый размер измерения
ЦФБК-10	Полоса панели 1/4	Малый размер измерения
ЦФБК-9.1	1/4 пластиковой панели	Малый размер измерения
ЦФБК-10.1	1/4 металлической панели	Малый размер измерения
ЦФБК-7	1/2 пластиковой панели	Среднее измерение
ЦФБК-8	1/2 металлической панели	Среднее измерение
ЦФБК-7.1	1/2 пластиковой панели	Среднее измерение
ЦФБК-8.1	1/2 металлической панели	Среднее измерение

2.8 Другие аксессуары

   В дополнение к вышеуказанной основной серии Richge также предлагает множество других аксессуаров для удовлетворения различных потребностей пользователей.

2.8.1 Серия резиновых фиксаторов

    Резиновые фиксаторы используются для фиксации и защиты электрических компонентов:

• Материал: высококачественная резина.
• Диапазон температурной устойчивости: от -40 ℃ до + 85 ℃.
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Описание	Сценарий применения
ЗСК-1	Резиновый фиксатор MD	Фиксация компонентов

2.8.2 Серия алюминиевых нижних направляющих

   Алюминиевые нижние направляющие используются для поддержки и направления ящиков:

• Материал: алюминиевый сплав
• Обработка поверхности: Анодирование
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Описание	Длина
XDG2-1	Алюминиевая нижняя направляющая	375 мм

2.8.3 Серия вала

   Валы используются для соединения и передачи:

•  Материал: высококачественная сталь.
•  Обработка поверхности: Антикоррозионная обработка
• Применимые распределительные устройства: стандартные шкафы, такие как MNS, GCS, GCK, OKKEN, BLOKSET и 8PT.

Модель	Описание	Размер
ДХЗ-3	SL – направляющий вал	8×8л=150

III. Руководство по выбору продукта

3.1 Выбор разъемов главной цепи

   При выборе разъемов главной цепи следует учитывать следующие факторы:

• Номинальный ток: выберите соответствующий уровень номинального тока в зависимости от максимального рабочего тока цепи.
• Число полюсов: выберите 3 или 4 полюса в зависимости от требований системы.
• Метод установки: выберите подходящий метод установки в зависимости от конструкции распределительного устройства.
• Класс защиты: выберите соответствующий класс защиты в соответствии со средой применения.

3.2 Выбор разъемов вспомогательных цепей

   При выборе разъемов вспомогательных цепей следует учитывать следующие факторы:

•  Количество контактов: выберите подходящее количество контактов в зависимости от сложности схемы управления.
• Номинальное напряжение/ток: выберите подходящее номинальное значение в соответствии с параметрами вторичной цепи.
• Способ подключения: выберите тип подключаемого модуля или тип боковой проводки в зависимости от места установки.
• Класс защиты: выберите соответствующий класс защиты в соответствии со средой применения.

3.3 Выбор рабочих механизмов

   При выборе рабочих механизмов следует учитывать следующие факторы:

•  Размер ящика: выберите подходящий приводной механизм в зависимости от высоты ящика.
• Метод работы: выберите ручное или электрическое управление в соответствии с привычками пользователя.
• Условия окружающей среды: выберите соответствующий класс защиты в соответствии со средой применения.

3.4 Выбор шинодержателей

   При выборе опор шинопроводов следует учитывать следующие факторы:

• Размер шины: выберите подходящую опору в зависимости от характеристик шины.
• Метод установки: выберите подходящий метод установки в зависимости от конструкции распределительного устройства.
• Номинальное напряжение: выберите соответствующий уровень номинального напряжения в соответствии с напряжением системы.

IV. Технические стандарты и сертификаты

   Принадлежности для низковольтных распределительных устройств Richge строго соответствуют следующим стандартам и спецификациям:

• GB/T 7251.1-2013 Низковольтные распределительные устройства и устройства управления. Часть 1. Сборки, прошедшие типовые и частично типовые испытания.
•  GB/T 7251.5-2011 Низковольтное распределительное и управляющее оборудование. Часть 5. Специальные требования к узлам для распределения электроэнергии в сетях общего пользования.
• МЭК 61439-1 Низковольтное распределительное и управляющее оборудование. Часть 1: Общие правила.
• МЭК 61439-2 Низковольтные распределительные устройства и устройства управления. Часть 2. Силовые распределительные устройства и устройства управления в сборе.
• Другие соответствующие отраслевые стандарты и спецификации

V. Преимущества продукта и сценарии применения

5.1 Преимущества продукта

   Принадлежности для низковольтных распределительных устройств Richge имеют следующие преимущества:

• Высокое качество: использование высококачественных материалов и передовых производственных процессов для обеспечения надежного качества продукции.
• Модульная конструкция: облегчает установку, обслуживание и модернизацию, а также снижает затраты на систему.
• Надежная совместимость: совместимость с низковольтными распределительными устройствами различных марок для повышения гибкости системы.
•  Инновационный дизайн: постоянный выпуск новых продуктов и решений для удовлетворения потребностей рынка.
• Обширный ассортимент продукции: более 1000 типов продукции, охватывающих различные сценарии применения.

5.2 Сценарии применения

   Принадлежности для низковольтных распределительных устройств Richge широко используются в следующих областях:

• Энергетические системы: подстанции, распределительные станции, распределительные станции и т. д.
• Промышленная автоматизация: системы управления автоматизацией производства, оборудование производственных линий и т. д.
• Строительная электротехника: Коммерческие здания, жилые здания, общественные объекты и т. д.
• Инфраструктура: Транспортные узлы, водохозяйственные объекты, коммунальное строительство и т.д.
•  Особые условия: шахты, нефтяные месторождения, химическая промышленность, морская среда и т. д.

VI. Способы получения руководств по продуктам

   Чтобы получить подробные руководства по аксессуарам для низковольтных распределительных устройств Richge, вы можете использовать следующие методы:

• Посетите официальный сайт компании: Войдите на официальный сайт Richge (https://www.richgeswitchgear.com/) и найдите соответствующие руководства по продуктам в разделе технической поддержки или центра загрузок.
• Свяжитесь с отделом продаж: Свяжитесь с отделом продаж, используя контактную информацию, указанную на официальном сайте, чтобы получить руководства по продукту.
• Отправьте электронное письмо: отправьте электронное письмо на адрес sales@switchgearcn.net, указав название и модель необходимого руководства по продукту.
• Онлайн-консультация: воспользуйтесь функцией онлайн-консультации на официальном сайте, чтобы подать заявку на получение руководств по продукту.

VII. Краткое содержание

    Как профессиональный производитель аксессуаров для низковольтных распределительных устройств, Richge предлагает широкий ассортимент продукции, включающий разъемы главных цепей, разъемы вспомогательных цепей, приводные механизмы, опоры шин, адаптеры распределения мощности, серии для измерения и отображения и другие серии, насчитывающие более 1000 типов продукции. Эти продукты обладают преимуществами высокого качества, модульной конструкции и высокой совместимости и широко используются в энергосистемах, промышленной автоматизации, строительной электротехнике и других областях.

   Выбор аксессуаров для низковольтных распределительных устройств Richge не только обеспечивает доступ к высококачественной продукции, но также обеспечивает профессиональную техническую поддержку и комплексное послепродажное обслуживание, обеспечивая надежную защиту вашей энергосистемы.

   Для получения дополнительной информации о продукте посетите официальный сайт Richge или свяжитесь с нашим отделом продаж.
