Мини-2/3-ходовой механический тарельчатый клапан серии VM1 (VM100)

Бренд: SOLH от Richge Technology

 Позиционирование продукта

     Серия VM1 (VM100) представляет собой миниатюрный 2/3-ходовой механический тарельчатый клапан, полностью взаимозаменяемый с оригинальными моделями SMC. Он имеет надежную конструкцию тарельчатого уплотнения с ультракомпактным легким корпусом, широким диапазоном рабочего давления, включающим вакуум и положительное давление, а также множество сменных головок привода. Широко используется для определения положения оборудования, определения предела хода, ручного толчкового управления и переключения небольших воздушных контуров на компактном автоматизированном оборудовании.

Основные технические характеристики (серия VM100/VM1)

  1 Основные параметры

     -- Типы цепей: 2-портовый (НЗ/НО), 3-портовый (НЗ/НО)

     -- Структура: тарельчатый тип прямого действия с плотным уплотнением.

     -- Применимая жидкость: сжатый воздух, инертный газ.

     -- Диапазон рабочего давления: -100 кПа ~ 1,0 МПа (совместим с вакуумом)

     -- Температура окружающей среды и среды: -5 ~ +60 ℃ (без внутреннего обледенения)

     -- Размеры резьбы порта: M5, Rc1/8 (NPT1/8 и G1/8 опционально)

     -- Пропускная способность: Cv=0,11, эффективная площадь сечения 2,5 мм².

     -- Вес нетто: версия с боковым портом 60 г, версия с нижним портом 67 г (сверхлегкий)

     -- Варианты компоновки трубопроводов: боковой порт, нижний порт.

     -- Требования к смазке: работа без смазки.

  2. Габаритные размеры

     -- Модель с боковым портом: 11 × 36 × 16 мм.

     -- Модель нижнего порта: 11 × 28 × 25 мм

 Определение схемы и рабочая логика (3 порта / 2 порта)

   1. Тип с 3 портами (VM13x, самый популярный) · Порт 1 (P): Вход подачи воздуха.

     -- Порт 2(A): выход управления

     -- Порт 3(R): выпускной порт.

     -- Нормально закрытый НЗ: не задействован → P отключен от A, A подключен к R

     -- Нормально открытый НЕТ: Неактивен → P подключен к A, A отрезан от R

   2. 2-портовый тип (VM12x)

     -- Порт 1(P): ввод жидкости

     -- Порт 2(A): Выход управления

     -- Нормально закрытая логика: воздушный канал открывается при нажатии, отключается после отпускания.

Полный ассортимент сменных головок привода

 1. Базовый тип прямого плунжера

     -- VM130/VM120: стандартный плунжер с ходом 4,8 мм.

     -- VM130U/VM120U: плунжер с коротким ходом 2,5 мм.

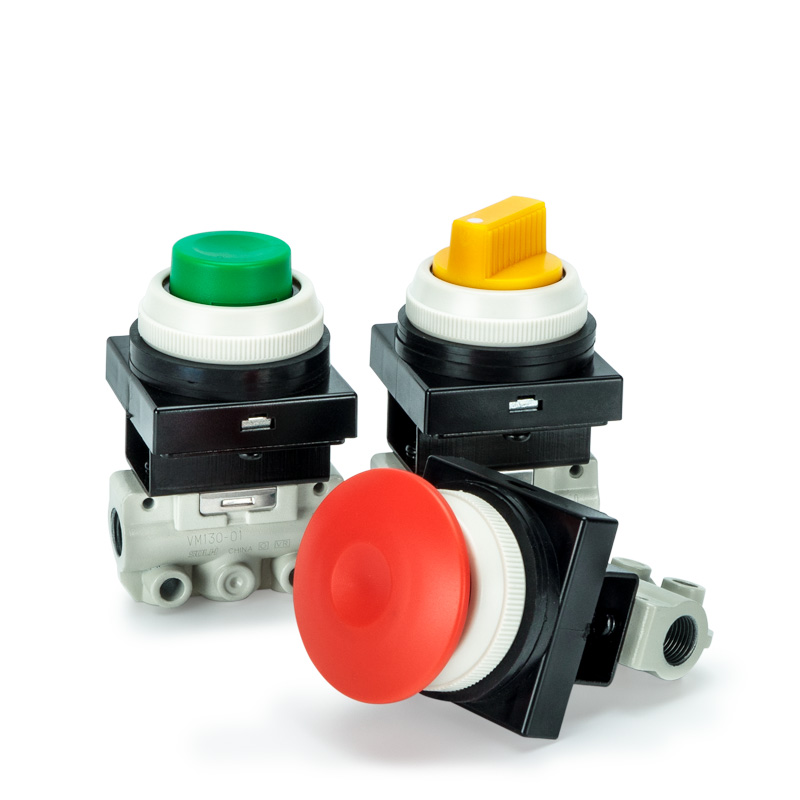

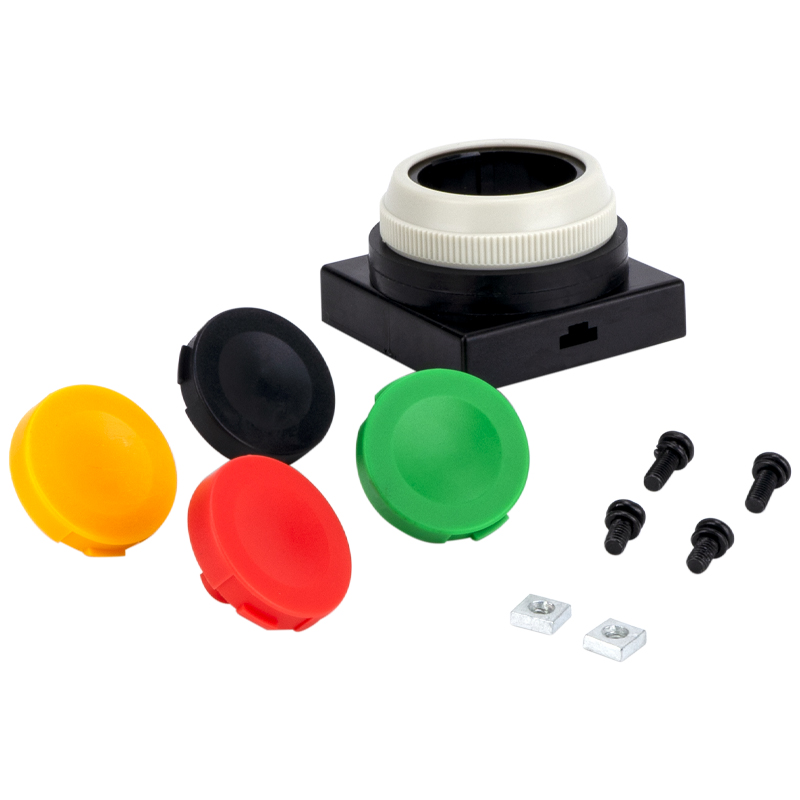

 2. Тип кнопки (ручное толчковое управление)

     -- VM132/VM122: плоская стандартная кнопка

     -- VM132Y/VM122Y: желтая грибовидная головка для аварийной остановки и хорошей видимости.

     -- VM132G/VM122G: кнопка с зеленым индикатором

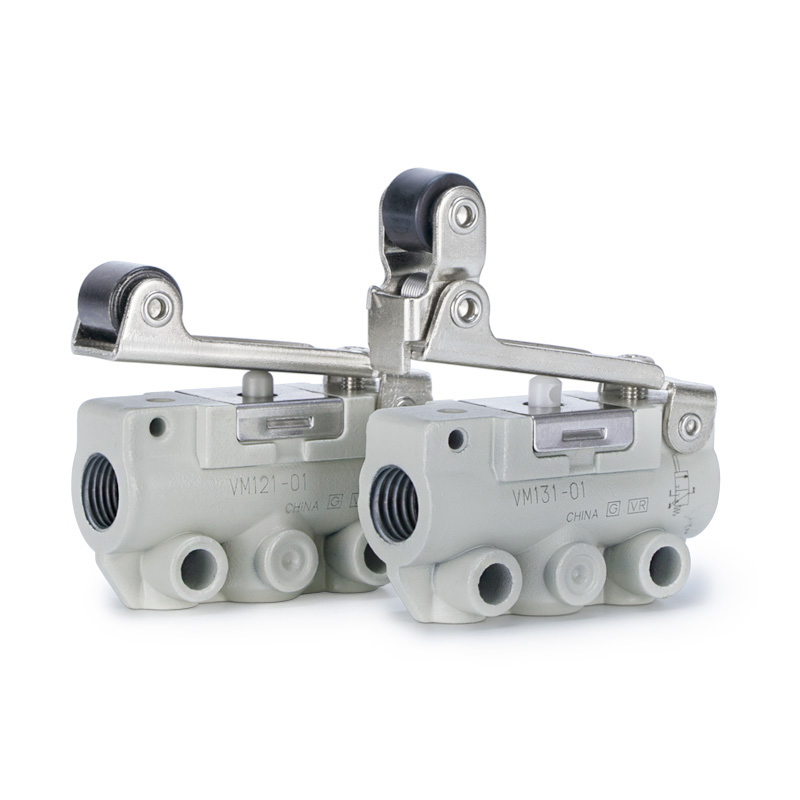

  3. Тип роликового рычага (обнаружение хода и ограничения)

     -- VM131/VM121: Стандартный прямой роликовый рычаг.

     -- VM131U/VM121U: роликовый рычаг с коротким ходом

     -- VM133/VM123: односторонний роликовый рычаг с защитой от отскока

  4. Дополнительные дополнительные приводы.

     Шарнирный рычаг, тумблер, блокируемая поворотная ручка и другие индивидуальные спусковые головки.

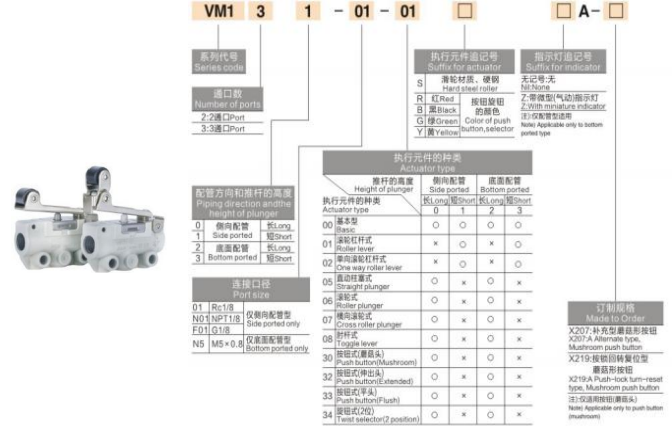

 Пояснение кода модели

  1.  (Пример: VM131-01-01A)

     -- VM131: 3-портовая схема + привод с роликовым рычагом

     -- 01: Код резьбы порта (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: расположение боковых портов (02 = расположение нижних портов)

     -- Суффикс-код: A=стандарт; Y = желтый гриб; G=зеленая кнопка; U=короткий ход

  2. Общие стандартные модели

     -- VM131-01-01A: 3-портовый роликовый рычаг, Rc1/8, боковой порт (наиболее широко используемый)

     -- VM132-M5-00A: 3-портовая плоская кнопка, резьба M5, нижний порт

     -- VM130U-01-N01Y: 3-портовый короткий плунжер, NPT1/8, аварийная головка желтого гриба.

Основные преимущества продукта

     -- Сверхмаленький и сверхлегкий: всего 60 г при узкой ширине 11 мм, идеально подходит для встраивания внутри машины и установки плотного штабелирования панелей.

     -- Широкий универсальный диапазон давления: совместимость с полным вакуумом и положительным давлением до 1,0 МПа для многоцелевого управления контуром.

     -- Прочная конструкция тарельчатого уплотнения: отличная воздухонепроницаемость, длительный срок службы и высокая устойчивость к загрязнению пылью.

     -- Гибкие трубопроводы и монтаж: варианты бокового/нижнего порта, боковой монтаж, нижний монтаж, дополнительное основание кронштейна (VM1-B)

     -- Конструкция, не требующая смазки: низкие затраты на техническое обслуживание и работа в чистом воздушном контуре.

     -- Полная линейка приводов: соответствует ручному толчковому режиму, ограничению хода, аварийной остановке безопасности и всем сценариям работы с механическим триггером.

Типичные сценарии применения

     -- Концевые выключатели хода машины: обнаружение обратной связи по положению полного хода цилиндра.

     -- Ручная работа и ввод оборудования в эксплуатацию: ручная проверка воздушных контуров с помощью кнопки на панели.

     -- Защитная блокировка и петли аварийной остановки: привод с желтой грибовидной головкой для безопасности машины.

     -- Мини-приспособления и зажимные приспособления: пневматическое переключение зажима/разжима.

     -- Цепи управления вакуумом: стабильное переключение при вакууме -100 кПа.

     -- Общее оборудование автоматизации: механический триггерный воздушный сигнал и цепи обратной связи по положению.

Краткое изложение одним предложением

     Миниатюрный механический тарельчатый клапан SOLH VM1 имеет сверхлегкий компактный корпус весом 60 г, надежное уплотнение тарельчатого клапана, рабочий диапазон полного вакуума ~ 1,0 МПа, расположение двух боковых и нижних портов и полностью взаимозаменяемые головки привода, что делает его предпочтительным механическим триггерным воздушным регулирующим клапаном для всего небольшого автоматизированного оборудования.
