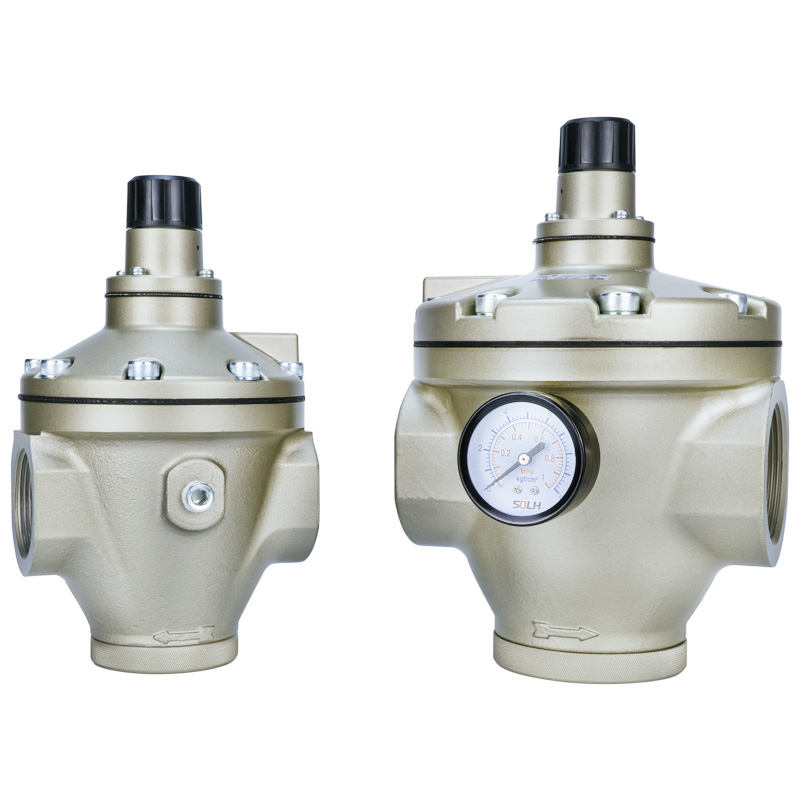

Регулятор давления с пилотным управлением серии AR (SOLH от Richge Technology)

Бренд:SOLH от Richge Technology (睿其格科技)

Позиционирование продукта

     Регуляторы с пилотным управлением SOLH AR охватывают полные модели AR425/435/625/635/825/835/925/935. Эта серия, использующая внутреннюю структуру разгрузки пилотного клапана, предназначена для магистральных воздушных трубопроводов среднего и высокого давления, с большим расходом, на большие расстояния и с высокой точностью. По сравнению со стандартными регуляторами прямого действия он обеспечивает превосходную точность регулирования, большую пропускную способность и более высокую устойчивость к колебаниям давления.

Структура и принцип работы

     Конструкция: Внутренний тип разгрузки пилота с постоянным отбором пилотного воздуха.

     1. Входящий сжатый воздух разделяется на основной канал потока и независимую схему пилотного управления.

     2. Давление управляющего воздуха толкает диафрагму, регулируя открытие главного золотника и обеспечивая стабильное выходное давление.

     3. Встроенная функция сброса давления автоматически сбрасывает избыточное вторичное давление для поддержания постоянного давления на выходе.

     4. Постоянный поток отбираемого воздуха со скоростью около 5 л/мин обеспечивает сверхбыстрый отклик и исключительную точность регулирования.

Ключевые особенности продукта

     1. Большой расход и высокое давление.

     Максимальное рабочее давление достигает 1,0 МПа при условном давлении 1,5 МПа. Размеры портов варьируются от 1/4 дюйма до 2 дюймов, что идеально соответствует заводским магистральным магистралям и системам централизованной подачи воздуха.

     2. Сверхвысокая точность регулирования.

     Гистерезис ≤0,02 МПа и повторяемость ≤0,01 МПа. Выходное давление остается стабильным даже при резких изменениях входного давления или мгновенном скачке расхода.

     3. Двойной диапазон давления в одном идентичном корпусе.

     3.1 Модель с суффиксом 25: 0,05–0,83 МПа для общего промышленного применения при высоком давлении.

     3.2 Модель с суффиксом 35: 0,02–0,20 МПа для сценариев прецизионного управления при низком давлении.

     4. Встроенный автоматический сброс избыточного давления.

     Дополнительный внешний предохранительный клапан не требуется. Встроенная разгрузочная структура стабилизирует выходное давление и предотвращает воздействие давления на последующие пневматические компоненты.

     5. Стабильная, удобная в обслуживании конструкция.

     Диапазон рабочих температур от -5℃ до +60℃. Корпус из литого под давлением алюминиевого сплава обеспечивает работу без смазки и произвольную ориентацию установки.

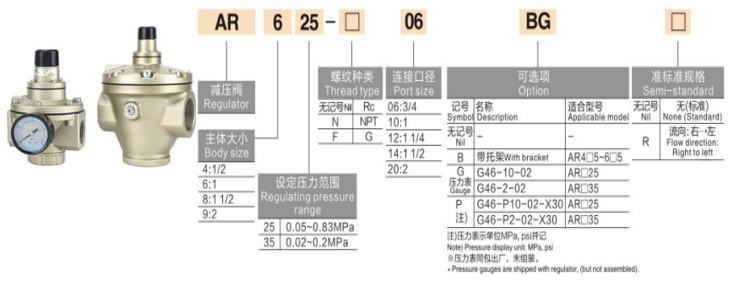

Таблица моделей и спецификаций

Общие технические параметры

     1. Применимая среда: сухой или смазанный сжатый воздух.

     2. Максимальное входное давление: 1,0 МПа.

     3. Постоянный расход для стравливания: прибл. 5 л/мин (ANR)

     4. Стандартный порт манометра: резьба 1/4 дюйма.

     5. Тип конструкции: внутренний пилот, рельефная конструкция с постоянным сливом воздуха.

Типичные применения

     1. Заводские магистральные воздухопроводы и станции централизованного воздухоснабжения.

     2. Крупнопоточное оборудование, оснащенное большецилиндрами, пневмодвигателями, воздуходувными и сушильными устройствами.

     3. Прецизионный пневматический контроль: испытательные приспособления, оборудование для позиционирования, контроль натяжения и гидравлические прессы.

     4. Трубопроводы с сильными колебаниями давления и передачей воздуха на большие расстояния.

     5.Двухступенчатые системы снижения давления от воздушных резервуаров высокого давления до производственного оборудования среднего давления.

Основное резюме

     Серия пилотных клапанов AR включает в себя внутреннюю структуру пилотного клапана сброса давления, большую пропускную способность, высокую точность, двойной выбор диапазона давления и функцию постоянного автоматического стравливания. Он служит оптимальным решением по регулированию давления для главных воздуховодов, оборудования с высоким расходом и высокоточных пневматических контуров высокого давления.

Сравнение выбора: Direct AR / Pilot AR / VEX1

     1. AR прямого действия (AR20~60): малый расход, экономичная стоимость, стандартная точность регулирования для небольших ответвлений.

     2. Pilot AR (AR425~935): средний и большой расход, высокая точность, предназначен для заводских магистральных воздухопроводов.

     3. Серия VEX1: сверхбольшая пропускная способность, 3-портовая конструкция выхлопа, многоступенчатая регулировка давления и сверхбыстрая производительность сброса давления.
