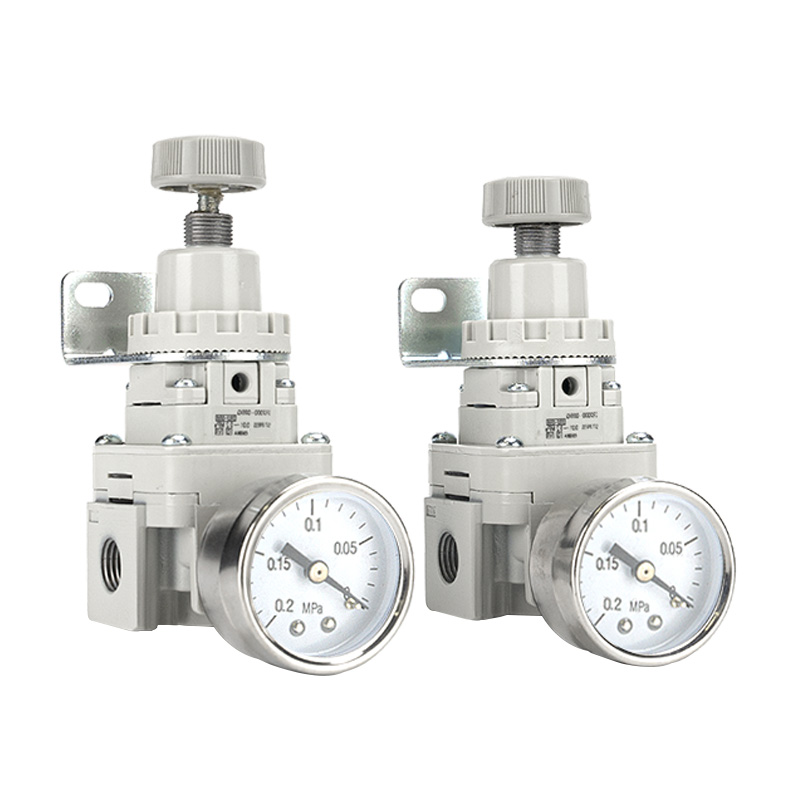

Прецизионный пилотный регулятор серии IR | SOLH от Richge Technology

Бренд:SOLH от Richge Technology (睿其格科技)

Краткое резюме:Прецизионные регуляторы с внутренним пилотным управлением серии IR обеспечивают сверхвысокую точность 0,2%, высокую скорость потока, быстрый отклик и сверхнизкий расход воздуха, обеспечивая стабильное управление давлением на микронном уровне для высокоточной автоматизации.

Обзор продукта

     Прецизионные пилотные регуляторы серии SOLH IR имеют усовершенствованную внутреннюю структуру управления пилотом и заслонкой сопла, предназначенную для сверхстабильного регулирования пневматического давления. В отличие от стандартных механических регуляторов, эта серия отличается превосходной точностью, повторяемостью и защитой от помех, поддерживая постоянное выходное давление, несмотря на колебания входного давления, скорости потока и температуры окружающей среды. Благодаря энергосберегающему дизайну, компактной конструкции и гибкой установке он является предпочтительным решением для полупроводников, электронного тестирования, медицинского оборудования и высокоточных систем контроля натяжения.

Основные функции

1. Сверхточное управление.

     Достигает чувствительности ≤0,2% полной шкалы. и повторяемость ±0,5% полной шкалы. Поддерживает чрезвычайно стабильное выходное давление, устраняя дрейф давления, вызванный колебаниями источника воздуха и изменениями нагрузки.

2. Высокий поток и быстрый отклик

     Оптимизированная конструкция пилотного клапана сопла обеспечивает быструю регулировку давления. Максимальный расход достигает 6000 л/мин, а производительность сброса в 5 раз выше, чем у обычных регуляторов, что позволяет поддерживать многоцикловые динамические рабочие условия.

3. Сверхнизкое энергопотребление.

     Расход воздуха в установившемся режиме составляет всего 1–3 л/мин, что позволяет экономить до 90 % объема воздуха по сравнению с обычными регуляторами, что значительно снижает долгосрочные эксплуатационные расходы.

4. Компактная и гибкая структура

     Независимая конструкция пилота и основного выхлопа обеспечивает возможность двусторонней установки. Легкая конструкция уменьшает объемный вес на 27% и имеет встроенную функцию сброса давления для защиты от избыточного давления.

5. Ручное и пневматическое двойное управление.

     Поддерживает ручную регулировку ручки и дистанционное управление с пневмопилотом, совместимое с автоматическим соединением и дистанционным точным регулированием давления.

Технические характеристики

     • Рабочая среда: чистый фильтрованный сжатый воздух.

     • Максимальное входное давление: 1,0 МПа.

     • Диапазон регулировки давления: 0,005–0,2 МПа / 0,01–0,4 МПа / 0,01–0,8 МПа.

     • Рабочая температура: -5℃～+60℃.

     • Размер порта: Rc 1/8, 1/4, 3/8, 1/2

     • Тип управления: ручная регулировка/пульт дистанционного управления с воздушным пилотом.

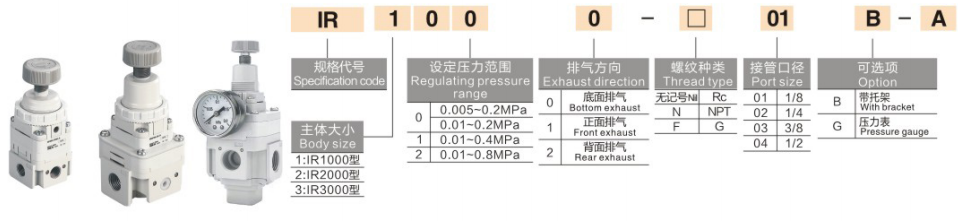

Классификация серий продуктов

     • IR1000: мини-тип с портом 1/8 дюйма для микроточного управления.

     • IR2000: стандартный порт 1/4 дюйма для прецизионной автоматизации общего назначения.

     • IR3000: порт 3/8–1/2 дюйма с большим потоком для крупнообъемного оборудования.

     • Серия IR□100: Модель дистанционного управления пилотом для автоматической связи с системой.

Области применения

     Прецизионное измерение давления и испытание на утечку воздуха, полупроводниковое и электронное оборудование для склеивания штампов, контроль натяжения пленки и текстиля, калибровка давления печати, точное позиционирование и захват роботов, медицинские лабораторные инструменты, автомобильные прецизионные системы распыления и зажима.
