Подробное введение в технологию Richge для внутреннего высоковольтного заземлителя

    Основываясь на бизнес-фундаменте Richge Technology в области аксессуаров для высоковольтных распределительных устройств (ранее основное внимание уделялось изоляционным деталям высокого напряжения, компонентам заземлителей и т. д.), ее продукты для внутренних высоковольтных заземлителей позиционируются как основное оборудование безопасности для энергетических систем с уровнями напряжения 12 кВ ~ 40,5 кВ. Они в основном используются на внутренних подстанциях, в распределительных помещениях и в согласовании высоковольтных распределительных устройств для удовлетворения потребностей в защите заземления во время технического обслуживания оборудования. Продукция соответствует отраслевым стандартам, таким как T/ZZB 2173-2021 «Высоковольтный заземлитель переменного тока для помещений, 12–40,5 кВ». Ниже приводится подробное описание основных размеров продукта:

I. Обзор продукта и основное позиционирование

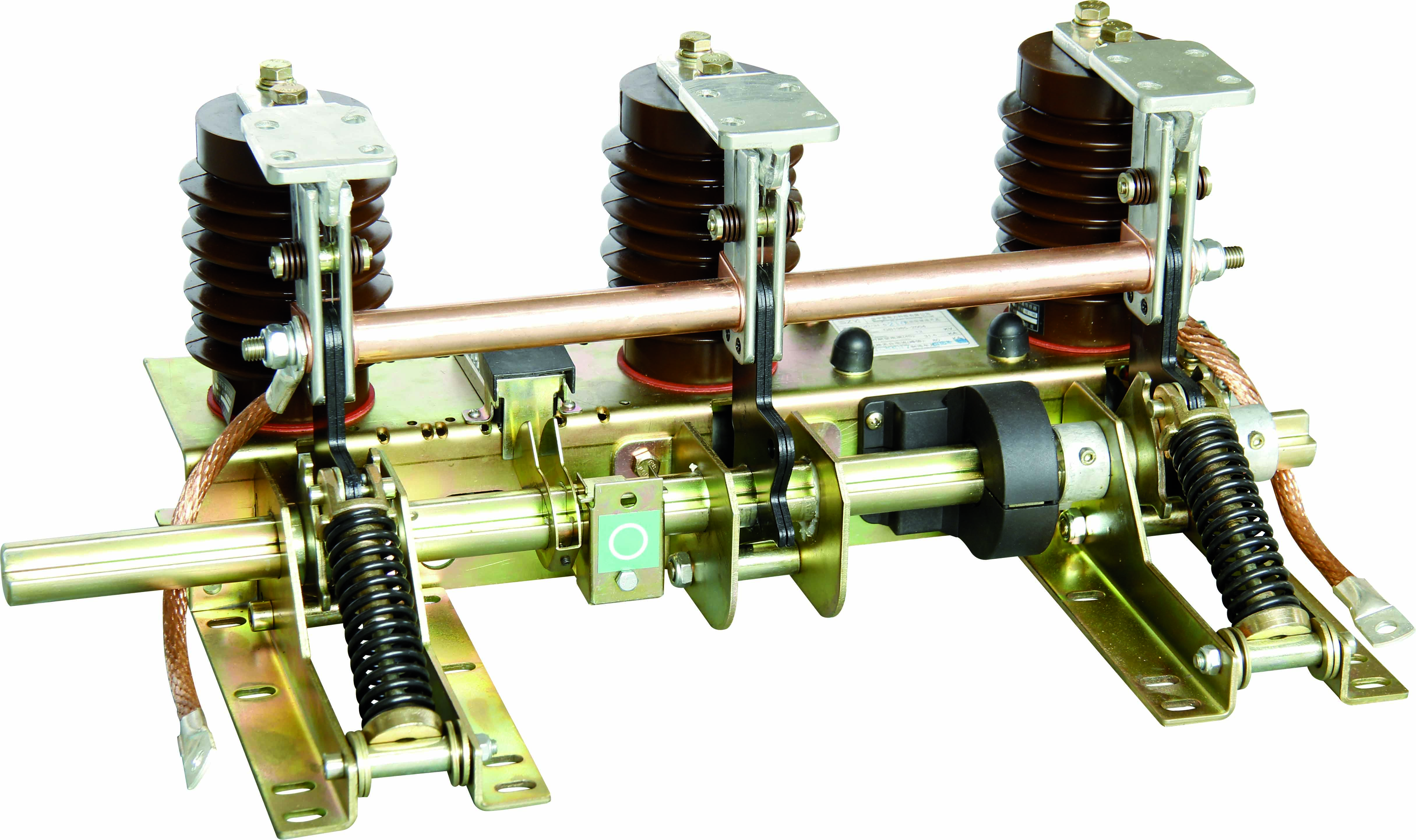

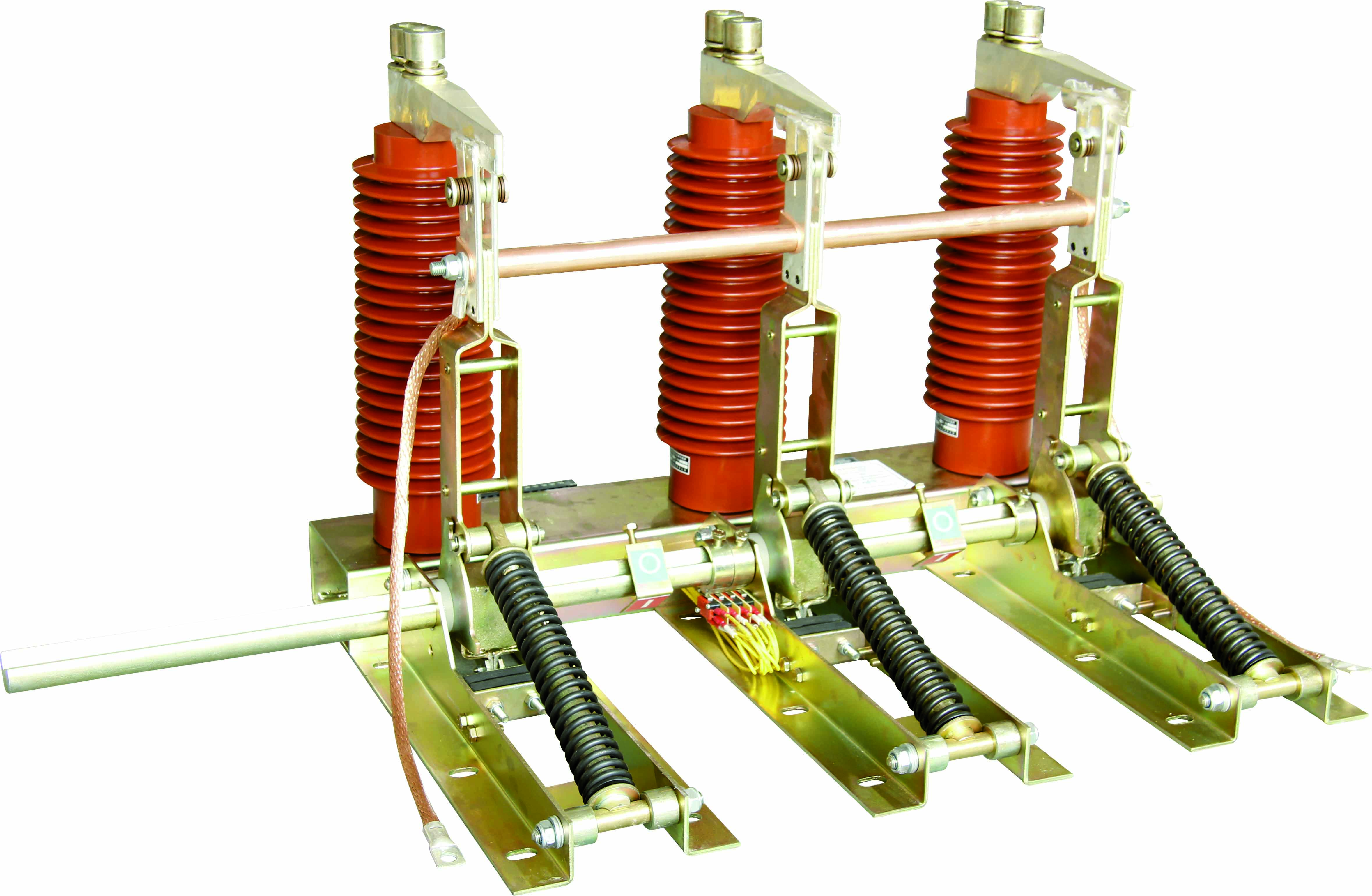

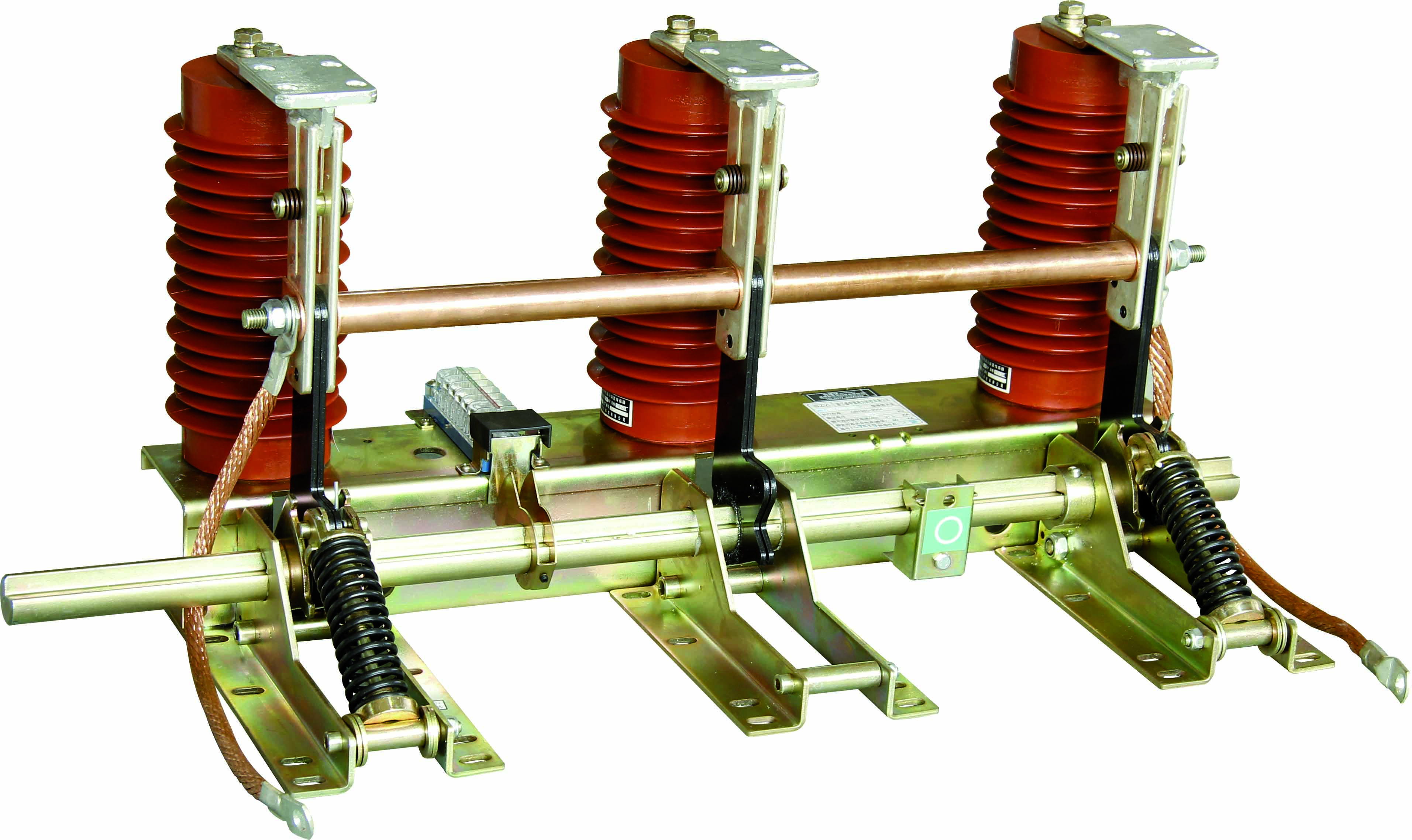

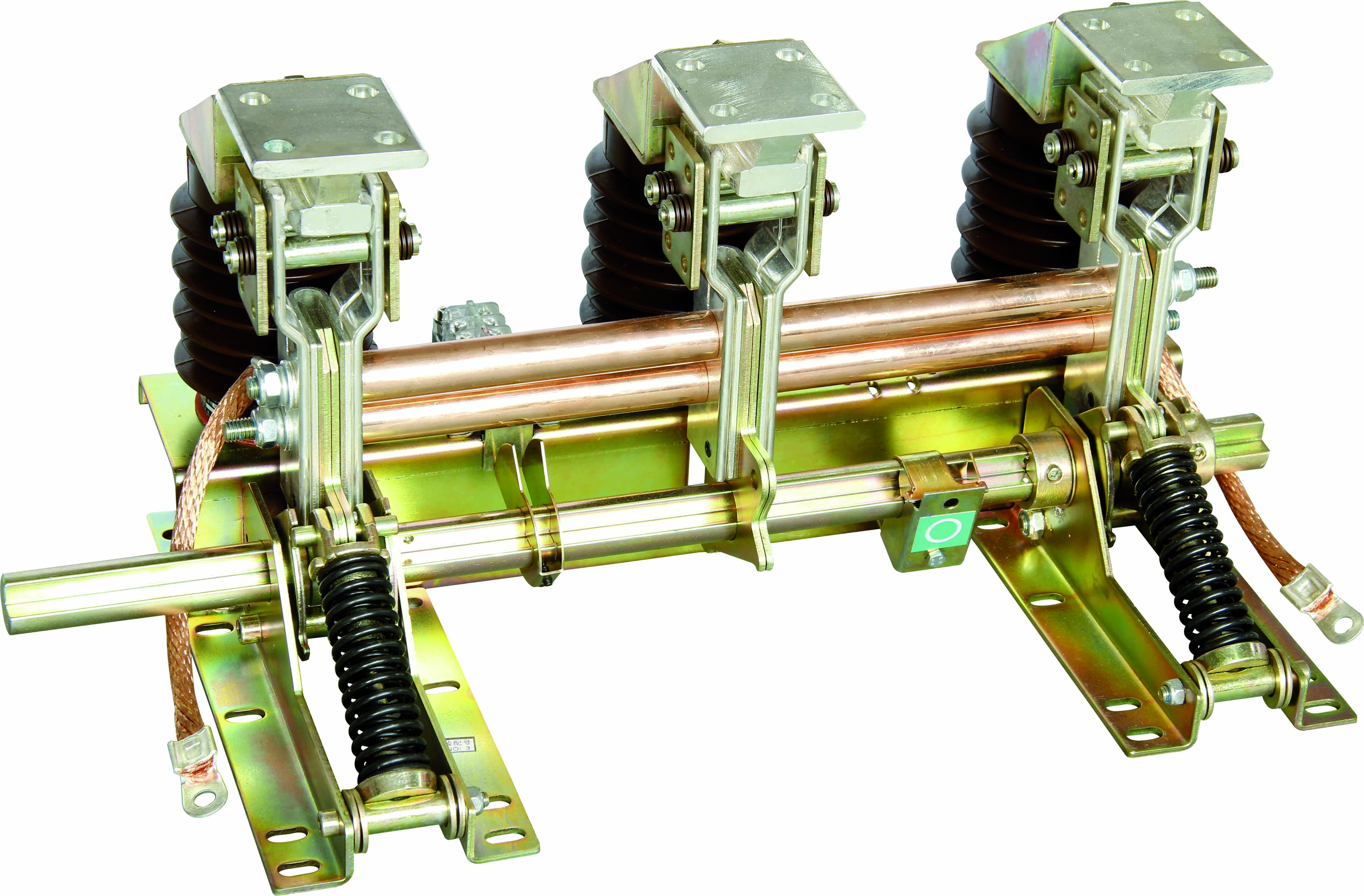

    Внутренний высоковольтный заземлитель Richge представляет собой механическое защитное заземляющее устройство, классифицируемое как разъединитель. Его основная функция — сформировать надежную цепь заземления между обслуживаемым оборудованием и электросетью во время обслуживания высоковольтного оборудования (например, автоматических выключателей, трансформаторов, распределительных устройств), снять остаточные заряды и обеспечить «очевидную точку отключения» для предотвращения поражения электрическим током или повреждения оборудования, вызванного неожиданным источником питания.

• Покрытие напряжения: 12 кВ, 24 кВ, 40,5 кВ (адаптация к основным внутренним энергосистемам среднего напряжения);

• Адаптация частоты: 50 Гц (совместима со стандартами отечественной энергосистемы);

• Основные преимущества: обеспечивают техническую синергию с аксессуарами для высоковольтных выключателей Richge (такими как изолирующие стойки, приводные механизмы) с компактной конструкцией, гибкой работой и устойчивостью к суровым условиям окружающей среды (адаптация к сложным сценариям внутри помещений, таким как пыль, колебания температуры и влажности).

II.Ключевые технические параметры (в соответствии со стандартом T/ZZB 2173-2021)

    В соответствии с классификацией уровней напряжения основные технические параметры показаны в следующей таблице, которая также соответствует основным требованиям GB/T 1985-2014 «Высоковольтные разъединители переменного тока и заземлители»:

III. Структурный дизайн и принцип работы

3.1 Основная структура (модульная конструкция для простоты установки и обслуживания)

    Учитывая развитую отраслевую архитектуру и преимущества дополнительных технологических процессов Richge, продукт в основном состоит из следующих компонентов:

• Кронштейн: изготовлен путем холодной гибки и сварки тонких стальных пластин с антикоррозионной обработкой поверхности (цинкование/напыление) для обеспечения прочности конструкции;

• Заземляющий нож в сборе: холодная штамповка из красной меди T2, твердость контактного серебряного слоя ≥HV120 (снижение контактного сопротивления и повышение коррозионной стойкости);

• Статический контакт: с фланцевой конструкцией с ножевой кромкой, в сочетании с тарельчатой ​​пружиной для достижения надежного контакта и предотвращения неплотного нагрева;

• Рабочий механизм: поддерживает два ручных/электрических режима (электрическая модель включает в себя моторный привод), интегрирован с пружинным накопителем энергии;

• Изоляционные компоненты: Изоляторы из эпоксидной смолы изготавливаются методом автоматического компрессионного формования APG (высокая прочность изоляции, низкий уровень частичного разряда);

• Интеллектуальный модуль управления (дополнительно): включает защиту двигателя от опрокидывания (более чем в 5 раз превышающий номинальный ток), защиту от ограничения времени работы, защиту от колебаний напряжения (80%-120% номинального значения), степень защиты IP3X;

• Вспомогательные компоненты: токопроводящая втулка (изолирующая изоляция), гибкое соединение (компенсация ошибок установки), датчик положения (обратная связь о состоянии открытия и закрытия).

3.2 Принцип работы (приводится к накоплению энергии нажимной пружиной, независимо от скорости ручного управления)

(1) Операция закрытия

• Рабочий механизм: поддерживает два ручных/электрических режима (электрическая модель включает в себя моторный привод), интегрирован с пружинным накопителем энергии;

2. Рабочий стержень заземляющего ножа проходит через мертвую точку нажимной пружины, и нажимная пружина мгновенно высвобождает энергию, чтобы подтолкнуть заземляющий нож к быстрому закрытию;

3. После закрытия заземляющий нож находится в тесном контакте со статическим контактным фланцем через тарельчатую пружину, образуя надежную цепь заземления.

(2) Операция открытия

1. Рабочий механизм применяет обратный крутящий момент, а главный вал преодолевает основной крутящий момент и силу пружины, заставляя кривошип вращаться в обратном направлении;

2. Пружина заземляющего ножа снова проходит через мертвую точку для завершения накопления энергии (подготовка к следующему замыканию);

3. После открытия на месте расстояние открытия разрыва соответствует стандартным требованиям, образуя очевидную электрическую изоляцию.

IV. Основные функции и сценарии применения

4.1 Основные функции безопасности

1. Защита от принудительной блокировки: реализуйте механическую/электрическую блокировку с главным выключателем высоковольтного распределительного устройства (когда главный выключатель не разомкнут, заземлитель не может быть замкнут; когда заземлитель замкнут, главный выключатель не может замкнуться) для предотвращения неправильной работы;

2. Сброс остаточного заряда. Быстро разряжайте остаточные заряды оборудования после заземления, чтобы избежать электростатического удара во время технического обслуживания;

3. Включающая способность при коротком замыкании: класс включения E2 позволяет справиться с внезапными короткими замыканиями во время технического обслуживания, чтобы избежать перегорания оборудования;

    Учитывая развитую отраслевую архитектуру и преимущества дополнительных технологических процессов Richge, продукт в основном состоит из следующих компонентов:

4.2 Типичные сценарии применения

• Внутренние подстанции: используются с автоматическими выключателями 12 кВ~40,5 кВ и разъединителями для заземления шин и трансформаторов при обслуживании;

• Согласование распределительных устройств высокого напряжения: формируйте «синергию высокого и низкого напряжения» с принадлежностями низковольтных распределительных устройств Richge, адаптируясь к MNS, GCS и другим шкафам, в качестве компонентов технического заземления для отходящих шкафов и шкафов измерения;

• Промышленные системы распределения электроэнергии: защита при обслуживании высоковольтного оборудования (например, высоковольтных двигателей, шкафов выпрямителей) на крупных заводах и шахтных электростанциях;

• Сценарии новой энергетики: Защитное заземление внутренних распределительных устройств (таких как распределительные устройства 35 кВ) на фотоэлектрических/ветроэнергетических повышающих станциях.

V. Точки установки и обслуживания

5.1 Основные требования к установке

1. Адаптация фундамента: погрешность горизонтальности поверхности установки ≤1 мм/м, сопротивление контура заземления ≤0,5 Ом (должно быть надежно подключено к заземляющей сетке станции);

2. Взаимодействие блокировки: убедитесь, что механизм блокировки с главным выключателем распределительного устройства работает плавно и без заклинивания (для лучшей совместимости рекомендуется использовать оригинальные аксессуары блокировки Richge);

3. Электрическая проводка: подключение линии управления электрической модели должно соответствовать уровню напряжения (например, 220 В переменного тока/220 В постоянного тока), а момент затяжки клемм проводки соответствует требованиям руководства;

4. Приемочные испытания: после установки необходимо проверить асинхронность открытия и закрытия, сопротивление контура и характеристики изоляции (выдерживаемое напряжение промышленной частоты, испытание на частичный разряд).

III. Структурный дизайн и принцип работы

(1) Цикл обслуживания и содержание

4.2 Типичные сценарии применения

• Заклинивание при замыкании: проверьте, не ослабло ли соединение между шатуном и главным валом и не деформирован ли контакт (деформированные детали необходимо заменить);

• Чрезмерное контактное сопротивление: отполируйте контактный оксидный слой, дополните серебряным покрытием (или замените контактный узел);

• Сбой в работе электрической системы: проверьте, сработала ли защита двигателя от опрокидывания (необходимо выполнить сброс контроллера) или не изношена ли приводная шестерня;

• Чрезмерный частичный разряд: Очистите масляное пятно на поверхности деталей изоляции, проверьте, нет ли на изоляторе трещин (при необходимости замените изолятор).

VI. Соответствие стандартам и приверженность качеству

6.1 Соответствие стандартам

• Покрытие напряжения: 12 кВ, 24 кВ, 40,5 кВ (адаптация к основным внутренним энергосистемам среднего напряжения);

• Национальный стандарт: GB/T 1985-2014 «Высоковольтные разъединители переменного тока и заземлители», GB/T 11022-2020 «Общие технические требования к стандартам высоковольтного распределительного и контрольного оборудования»;

• Стандарт испытаний: GB/T 14598.26-2015 «Электромагнитная совместимость. Методы испытаний и измерений. Испытание на устойчивость к электростатическим разрядам» (испытание на ЭМС), испытание на солевой туман (проверка с тремя доказательствами).

6.2 Обязательства по обеспечению качества

• Гарантийный срок на продукцию: 1 год (за исключением человеческих повреждений или форс-мажорных обстоятельств);

• Гарантия на срок службы: когда механический срок службы достигает класса M2 (10 000 раз), ключевые характеристики по-прежнему соответствуют стандартным требованиям;

• Сервисная поддержка: предоставление рекомендаций по установке, обучение техническому обслуживанию и поставка запасных частей (поддержку можно получить на официальном веб-сайте Richge или в службе поддержки клиентов).

VII. Способы получения подробной информации

    Чтобы получить полное руководство по эксплуатации внутреннего высоковольтного заземлителя Richge Technology (включая конкретные параметры модели, установочные чертежи, протоколы испытаний), вы можете использовать следующие методы:

1. Посетите официальный сайт Richge (www.richgeswitchgear.com) и выполните запрос в разделах «Высоковольтное оборудование» или «Техническая загрузка»;

2. Свяжитесь с отделом продаж Richge (WhatsAPP: +86 189 5893 8078) и объясните требования (например, уровень напряжения, необходимо ли электрическое управление);

3. Отправьте электронное письмо в службу поддержки клиентов Richge, чтобы подать заявку на индивидуальное техническое решение.
