Стандартный квадратный цилиндр без рулевой тяги серии SE ISO15552

Бренд: SOLH от Richge Technology | Экспортировать версию каталога

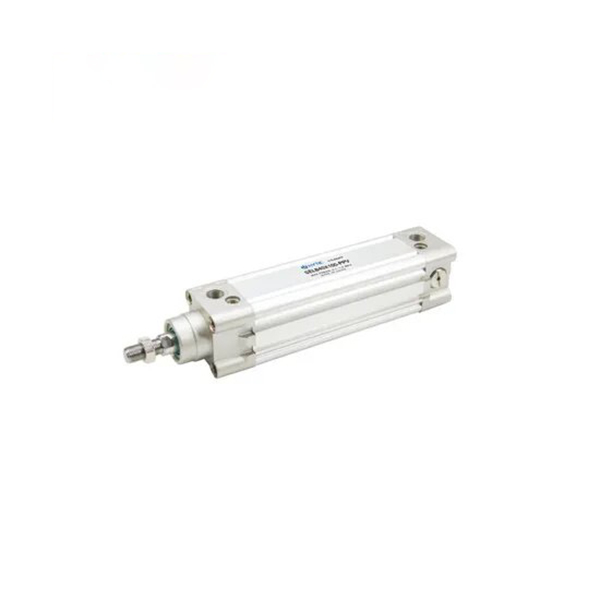

Обзор продукта

     Стандартный квадратный цилиндр без шпилек серии SOLH SE соответствует международному стандарту ISO 15552 / VDMA 24562. Используйте интегрированный квадратный алюминиевый корпус с регулируемой двойной воздушной подушкой и трехсторонними пазами для установки датчика. Подходит для общей автоматизации, длинного хода, высокочастотной езды на велосипеде и приложений со средней и большой нагрузкой. Прямая механическая замена с сериями SMC CP96S и FESTO DNC.

Основная структура и конструктивные особенности

   1. Конструкция: интегрированный квадратный алюминиевый корпус без тяг, сочетающийся с передней и задней торцевыми крышками, регулируемая воздушная подушка на обоих концах, высокая жесткость и компактная конструкция.

   2. Материал: корпус из твердого анодированного алюминия, высокопрочные литые торцевые крышки, хромированный шток из стали 45#, легкий и износостойкий.

   3. Варианты операций

     -- SE: стандартная модель двойного действия с одним штоком.

     -- SED: Двойной шток двойного действия для предотвращения скручивания.

     -- SEJ: двойной шток с регулируемым ходом.

     -- BSE: запираемый цилиндр для удержания в промежуточном положении.

     -- Суффикс -S: встроенное магнитное кольцо для магнитного переключателя (без -S = отсутствие магнита)

   4. Уплотнение: композитное двойное Y-образное уплотнение NBR+PA с компенсацией накопления масла, низким давлением запуска и длительным сроком службы.

   5. Подушка: независимо регулируемая воздушная подушка на обоих концах поглощает удары, снижает вибрацию и шум.

   6. Расположение датчика: трехсторонние монтажные пазы (сверху/слева/справа) для магнитных переключателей CMSE/DMSE, гибкий угол установки.

   7. Взаимозаменяемость: стандартный размер ISO15552, прямая замена SMC CP96S и FESTO DNC.

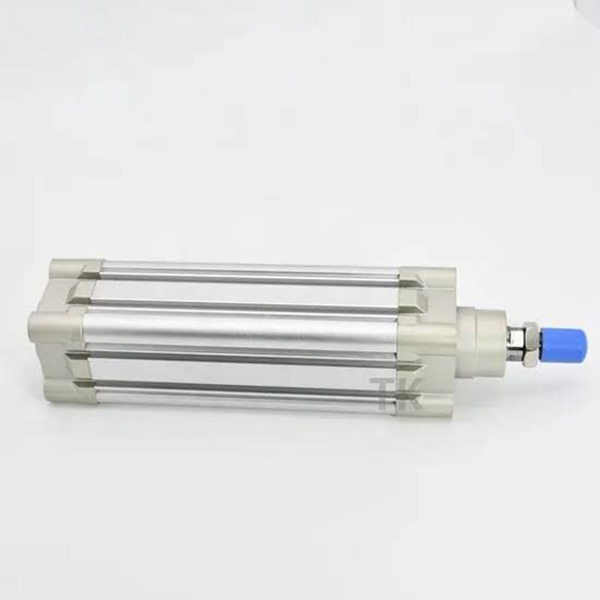

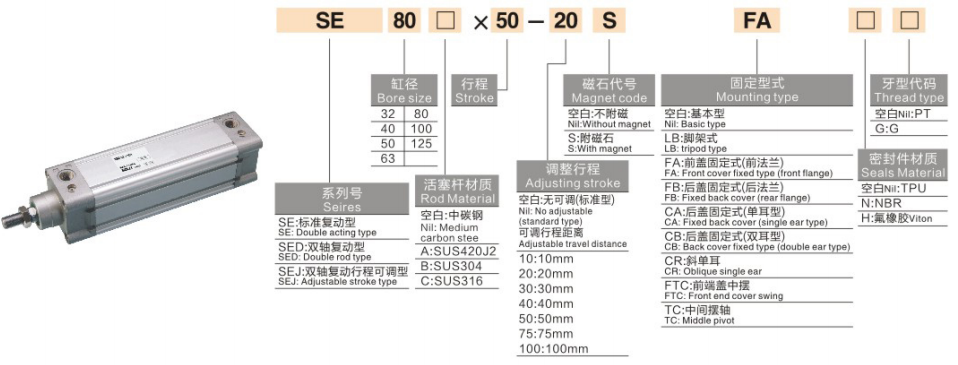

Полное правило кодирования модели

   1. Пример модели: SE50-200-S-FA

   2. Примеры стандартных заказов

     -- SE63-150-S-LB: диаметр цилиндра 63, ход поршня 150, встроенный магнит, крепление на ножке.

     -- SED40-100-FB: диаметр цилиндра 40, ход поршня 100, двойной шток, крепление заднего фланца

     -- BSE80-300-S: Диаметр цилиндра 80, ход поршня 300, запираемый тип со встроенным магнитом.

Основные технические характеристики

Теоретическая тяговая и тяговая сила при 0,5 МПа (одинарный стержень, единица измерения: N)

   1. Одинарный шток SE двойного действия

Типы монтажа и производные модели

   1. Варианты монтажа

     -- Базовый тип: прямая установка через отверстия в торцевой крышке.

     -- Крепление на ногу LB: предпочтительнее для горизонтальной средней и тяжелой нагрузки.

     -- Фланец FA/FB: передний/задний фланец для вертикальной установки светильника.

     -- CA/CB Clevis: Одинарная/двойная скоба для шарнирного поворотного движения.

   2. Главный производный ряд

     -- SE / SED / SEJ: одинарный шток, двойной шток, двойной шток с регулируемым ходом.

     -- BSE: запираемый цилиндр для произвольного упора в промежуточном положении.

     -- Высокотемпературная версия по индивидуальному заказу: специальное уплотнение для -20 ~ + 150 ℃.

Трехшаговое руководство по быстрому выбору

   1. Выбор отверстия: рассчитайте требуемую тягу, запас прочности ≥50%; отдайте предпочтение SE для тяжелых нагрузок и длинного хода.

   2. Подтверждение хода: добавьте запас прочности 10–20 мм; стандартный максимальный ход 1000 мм, по индивидуальному заказу до 1800 мм.

   3. Согласование конфигурации

     -- Обратная связь по положению: выберите модель магнита SE-S, сопоставьте магнитные переключатели CMSE/DMSE;

     -- Монтаж: крепление на ножке LB для горизонтальной нагрузки, фланец FA для вертикальной установки;

     -- Требование промежуточной блокировки: выберите запираемый цилиндр BSE.

Краткое изложение одним предложением

     Квадратный бесстержневой цилиндр SOLH SE ISO15552 может напрямую заменить FESTO DNC и SMC CP96S, оснащен регулируемой воздушной подушкой и разнообразными монтажными формами, идеальный длинноходовой линейный привод для оборудования автоматизации средней и тяжелой нагрузки.
