Подробное введение в высоковольтные изоляторы Richge Technology

     Как профессиональный производитель с 37-летним опытом работы в области энергетического оборудования,Richge Technology (Ningbo Richge Technology Co., Ltd., английский логотип торговой марки «Richge»)опирается на зрелые технические накопления и строгий контроль качества. Ее высоковольтные изоляторы охватывают все уровни среднего и высокого напряжения, широко обслуживая энергосистемы, промышленное распределение электроэнергии и другие сценарии. Система продуктов построена на трех основных преимуществах: «надежные изоляционные характеристики, высокая адаптируемость к окружающей среде и выдающиеся возможности индивидуальной настройки». Ниже приводится подробное введение с пяти аспектов: позиционирование продукта, основные категории продуктов, технические характеристики, сценарии применения и обеспечение качества.

1. Расположение продукта и диапазон напряжения

     Высоковольтные изоляторы Richge Technology ориентированы на основные потребности в изоляции оборудования передачи и распределения электроэнергии, а также на «полную адаптацию среднего и высокого напряжения». Уровни напряжения охватывают три основных диапазона среднего и высокого напряжения: 12 кВ, 24 кВ и 35 кВ (адаптируются к обычным системам среднего напряжения в отечественных электросетях). В то же время у него есть возможность адаптировать решения по изоляции для более высоких уровней напряжения для особых нужд. Данная продукция, позиционируемая как «ключевые опорные компоненты для высоковольтного оборудования», в основном поставляется производителям комплектных машин, таких как высоковольтные распределительные устройства, подстанционное оборудование и заземлители, а также заказчикам энергетических и промышленных проектов. Они являются основными компонентами, обеспечивающими «безопасность изоляции и стабильную работу» высоковольтных систем.

2. Основные категории продуктов и технические параметры.

      Согласно общедоступной информации о продукции, высоковольтные изоляторы Richge Technology можно разделить на три основные серии. Каждая категория предназначена для адаптации к различным сценариям высокого напряжения с точки зрения структурного проектирования, выбора материалов и показателей эффективности:

2.1 Серия высоковольтной изоляции 12 кВ (основная базовая модель среднего напряжения)

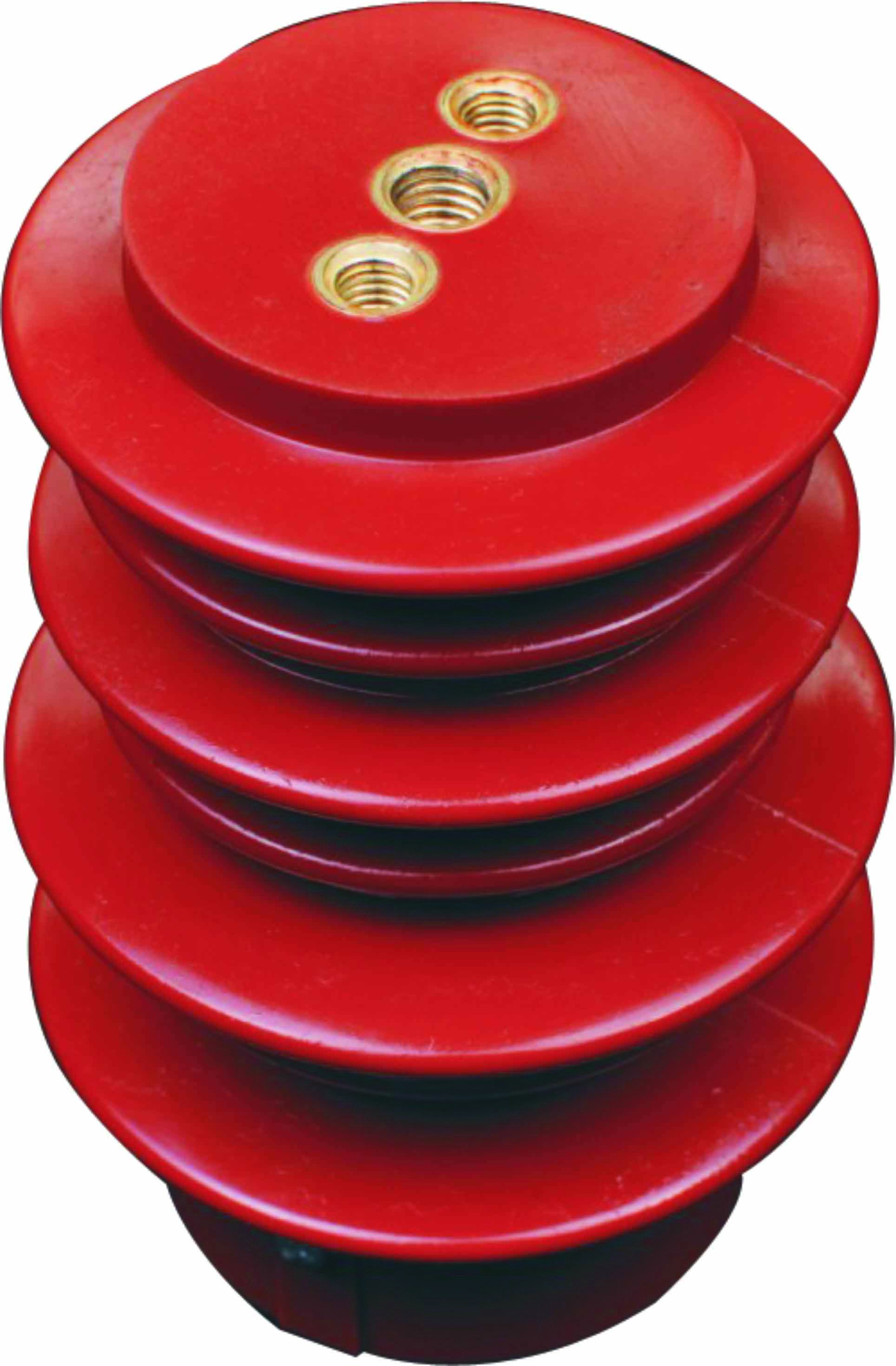

     •Основные продукты:Изоляторы серии JYZ (модели включают JYZ 1-12Q, JYZ 2-12Q, JYZ 3-12Q), изоляционные опоры в распределительных устройствах, изоляционные крышки контактов.

     •Характеристики материала:Используя эпоксидную смолу или сшитый полиэтилен (XLPE) в качестве основного материала, он обладает превосходными характеристиками диэлектрических потерь (коэффициент диэлектрических потерь tanδ ≤ 0,003 при 20 ℃), устойчивостью к пробою (≥20 кВ/мм), а также устойчивостью к ультрафиолетовому излучению и старению, адаптируясь к длительному использованию на открытом воздухе или в закрытом шкафу.

     •Ключевые функции:В основном используется в распределительных устройствах 12 кВ и шкафах кольцевых сетей для реализации электрической изоляции и механической поддержки высоковольтных контактов и шин, предотвращения утечек или утечки, а также выдерживания переходных электрических напряжений, возникающих при работе переключателей в шкафу.

    • Характеристики спецификации:Компактная конструкция, адаптируемая к основным распределительным устройствам 12 кВ (например, серии KYN28, XGN). Некоторые модели имеют позиционирующие канавки для быстрой установки и точного позиционирования.

2.2 Серия с изоляцией высокого напряжения 24 кВ (усовершенствованная модель среднего и высокого напряжения)

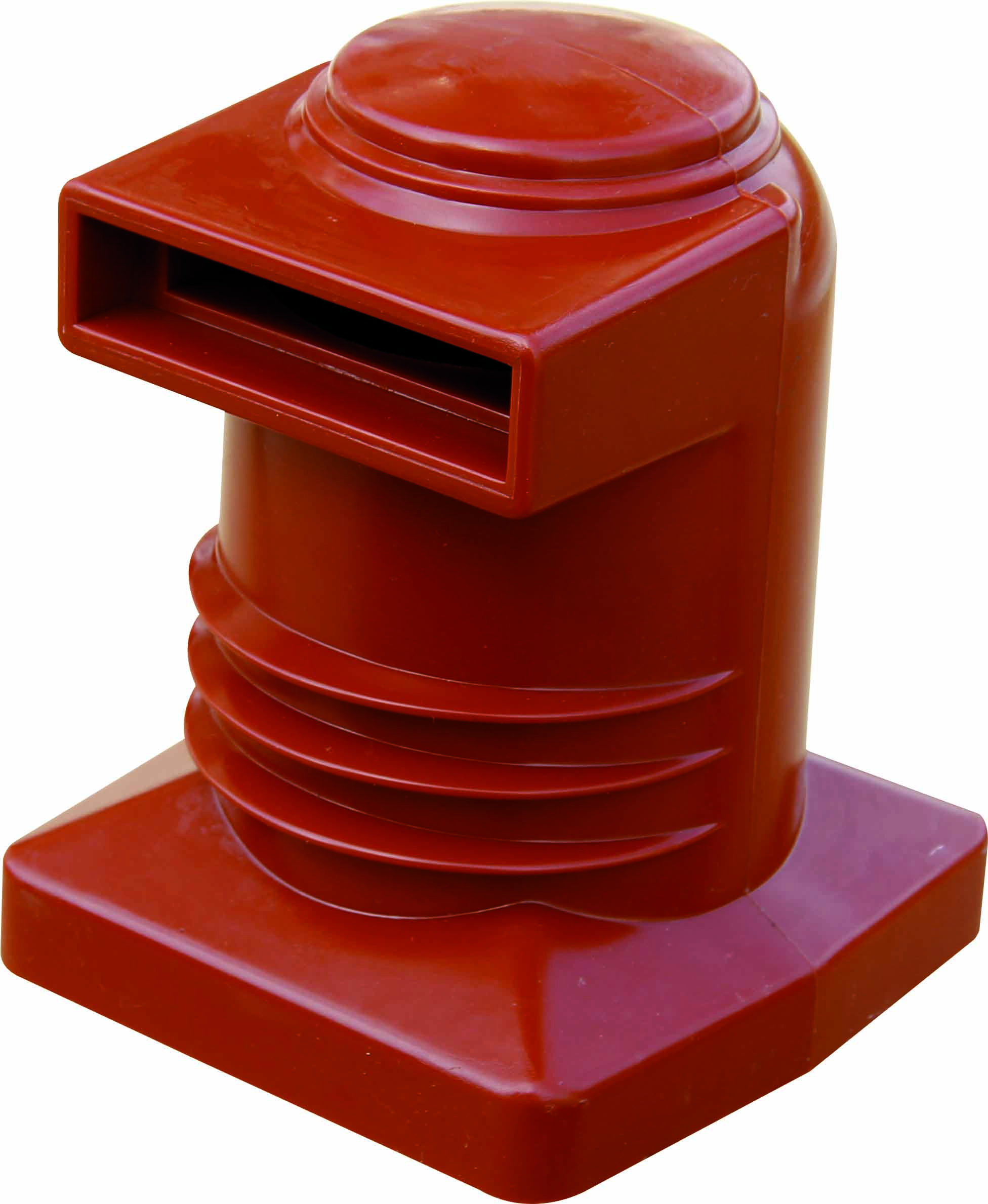

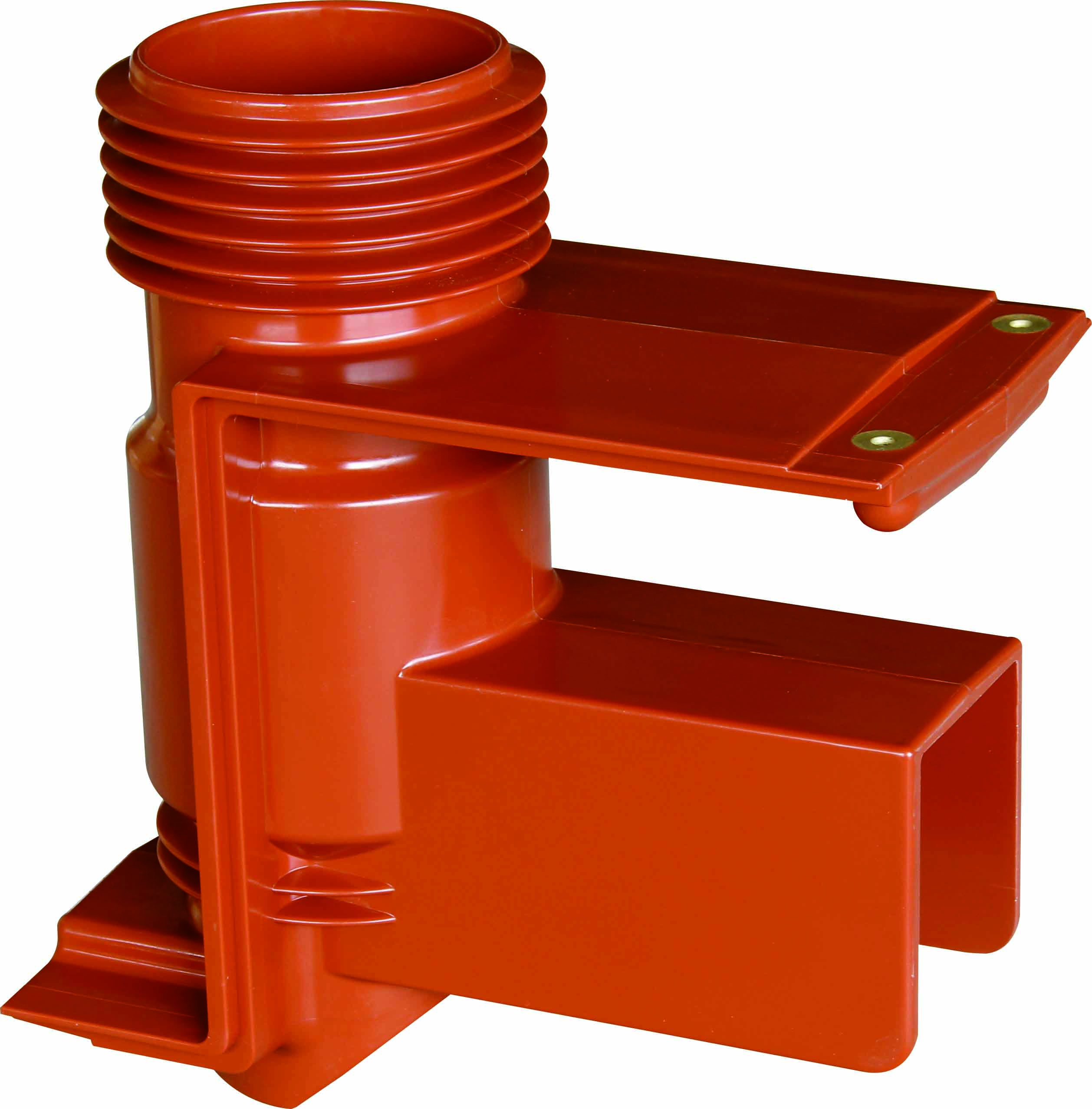

     •Основные продукты:Изоляторы КРУЭ (пространственные изоляторы/барьерные изоляторы), кабельные вводы, изоляционные перегородки

     •Технические характеристики:

1.        Изоляторы используют «интегрированный процесс формования» без зазоров для сращивания, что исключает повреждение изоляции, вызванное структурными дефектами;
2.        Кабельные вводы имеют встроенные экранирующие слои для оптимизации распределения электрического поля и предотвращения поломок, вызванных чрезмерной локальной напряженностью поля;
3.       Изоляционные перегородки имеют «двустороннюю защиту от загрязнения» с путем утечки ≥315 мм (в соответствии со стандартом GB/T 16927.1), адаптируясь к средам с уровнем загрязнения Ⅲ и выше.

• Показатели эффективности:Номинальный кратковременный выдерживаемый ток ≥25 кА/4 с, номинальный пиковый выдерживаемый ток ≥63 кА, а характеристики изоляции стабильны в диапазоне температур от -30 ℃ до +80 ℃.

2.3 Серия высоковольтной изоляции 35 кВ (высококачественная модель среднего и высокого напряжения)

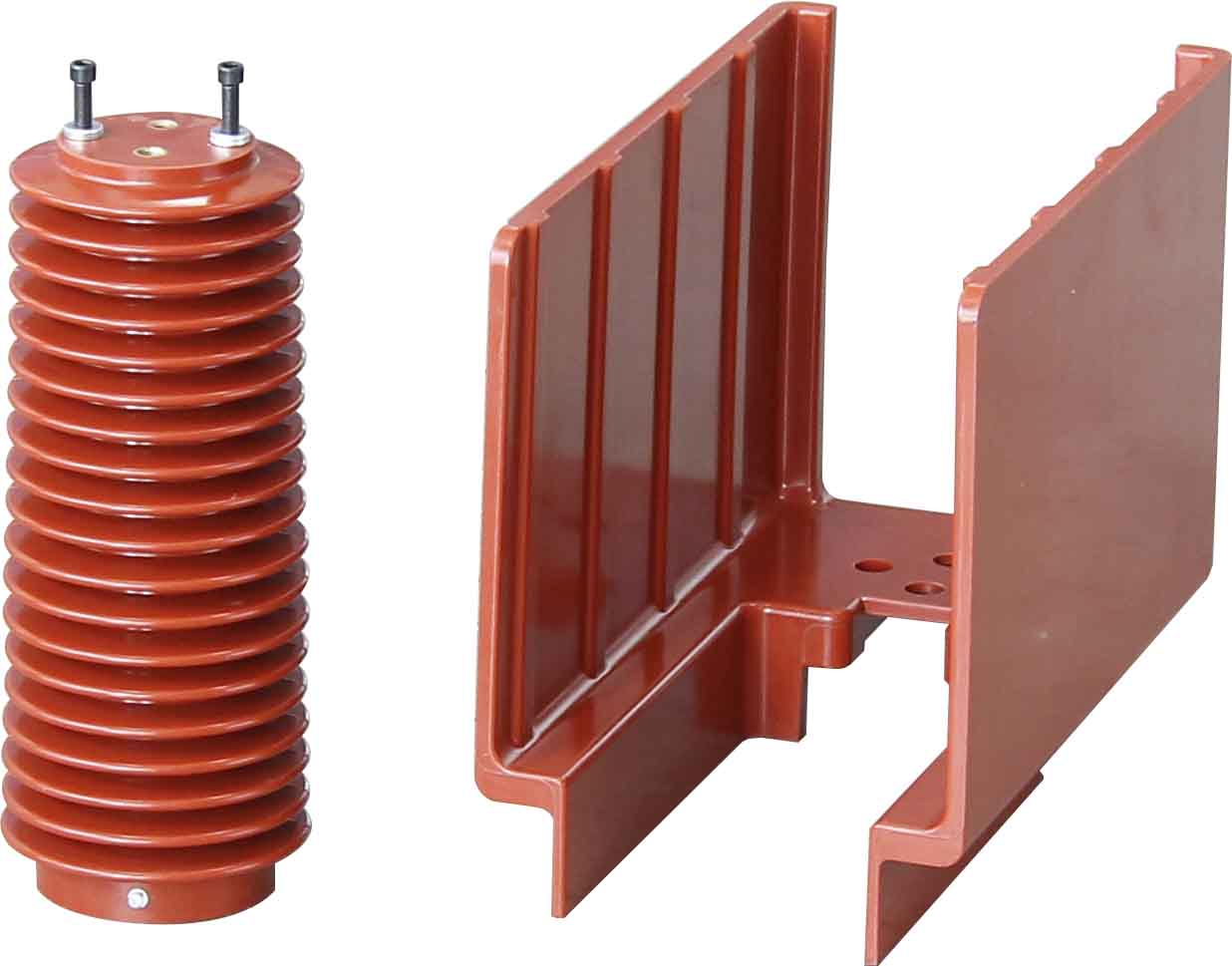

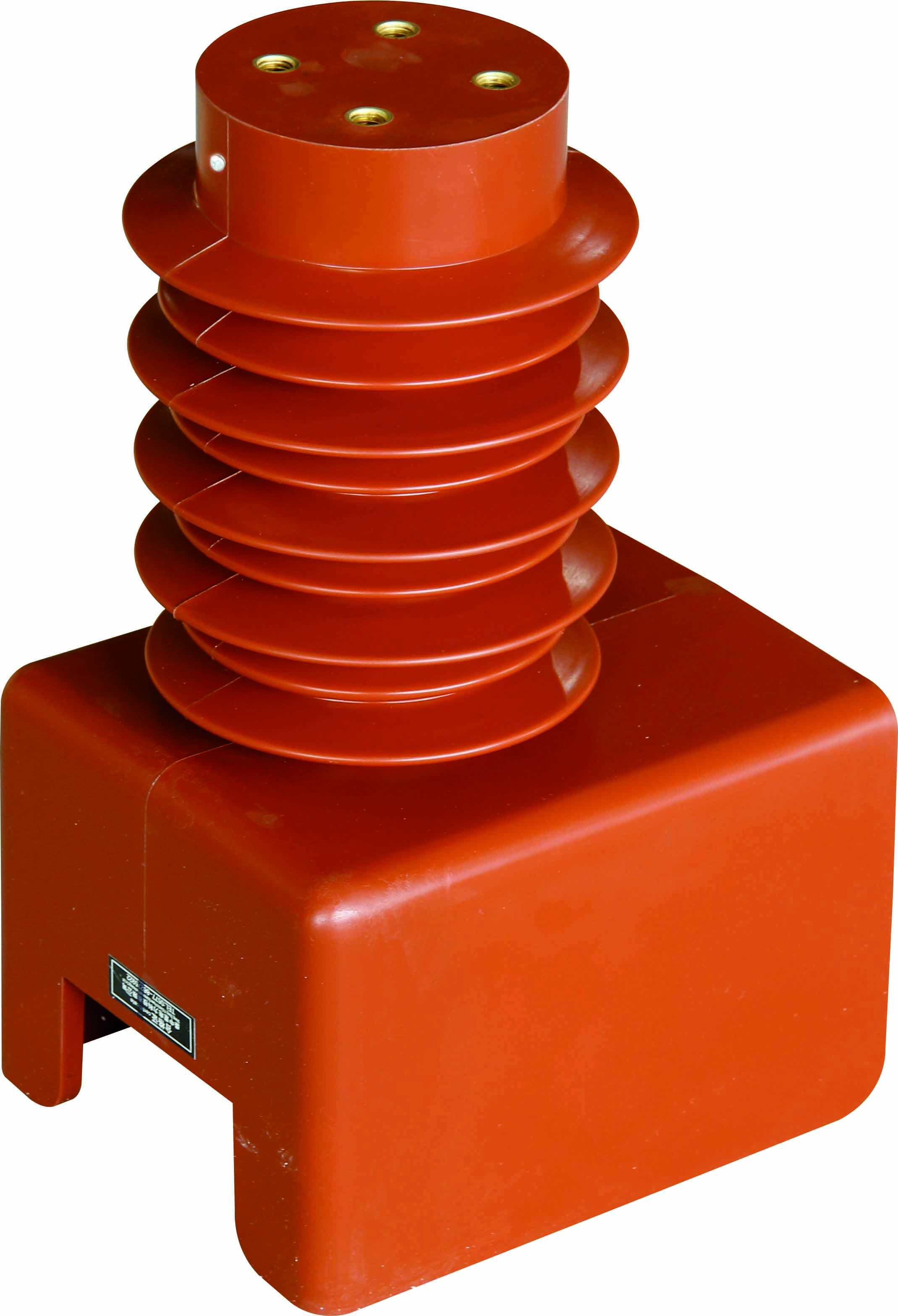

     •Основные продукты:Герметичные полюсные изоляторы для вакуумных выключателей, изоляционные опоры для высоковольтных заземлителей, изоляционные втулки для отходящих линий трансформаторов

     •Основные преимущества:

1.        В изоляторах полюсов с твердой герметизацией используется «автоматический процесс нанесения геля под давлением APG», эпоксидная смола отверждается равномерно, а содержание внутренних пузырьков ≤0,1%, что гарантирует отсутствие частичного разряда под высоким напряжением (значение частичного разряда ≤10pC @ 1,73U₀);
2.        Изоляционные опоры заземлителей учитывают «изоляционные характеристики и механическую прочность» при прочности на изгиб ≥120МПа, что позволяет выдерживать механическое воздействие при работе заземлителя;
3.         Вводы имеют «композитную изоляционную структуру» (эпоксидное стекловолокно + юбка-зонтик из силиконовой резины), устойчивую к солевому туману и льду, подходящую для подстанций 35 кВ в прибрежных или высокогорных районах.

• Адаптивные сценарии:Наружные подстанции 35 кВ, высоковольтные системы распределения электроэнергии на крупных промышленных предприятиях (таких как металлургия, химическая промышленность), новые энергетические (фотоэлектрические/ветроэнергетические) повышающие станции.

3. Основные технические характеристики продукции

     Высоковольтные изоляторы Richge Technology объединяют ряд целевых технологий в материалах, процессах и конструкции для удовлетворения строгих требований сценариев высокого напряжения:

3.1 Выбор материала: сосредоточьтесь на двойных требованиях: «высокая изоляция + устойчивость к воздействию окружающей среды».

     • Выбор основного материала:Эпоксидная смола, сшитый полиэтилен и силиконовый каучук являются основными материалами основы. Среди них эпоксидная смола использует «низкомолекулярный тип бисфенола А» с высокой чистотой, низким содержанием примесей и стабильной диэлектрической проницаемостью (εr = 3,8 ~ 4,2 при 50 Гц); силиконовая резина выбирает «тип высокотемпературной вулканизации HTV» с превосходными гидрофобными характеристиками (угол контакта с водой ≥105 °) и сильной гидрофобной миграцией, которая может быстро восстановить изоляционные характеристики после загрязнения поверхности.

     • Обновление вспомогательного материала:Наноразмерный наполнитель Al₂O₃ добавлен для улучшения теплопроводности материала (теплопроводность увеличена на 20%), во избежание старения изоляции, вызванного локальным перегревом при работе под высоким напряжением; в некоторые продукты добавляются антипирены (соответствующие уровню UL94 V-0) для предотвращения риска возгорания, вызванного дугой короткого замыкания.

3.2 Производственный процесс: автоматизированное производство обеспечивает стабильность

     • Ключевые процессы:В основных продуктах используются три процесса: «автоматический гель под давлением APG», «вакуумное литье» и «комплексное формование», чтобы заменить традиционное ручное литье и уменьшить человеческие ошибки:

     • Процесс ПНГ:Точно контролируя температуру (120℃~140℃) и давление (5~8МПа), обеспечьте внутреннюю компактность изоляторов и избегайте пузырей и трещин;

     • Вакуумное литье:Литье материалов в вакууме -0,095МПа для устранения внутренних зазоров и повышения стойкости к разрушению;

     • Контроль качества:Каждая партия продукции должна пройти «обнаружение степени вакуума», «испытание на диэлектрические потери» и «испытание на выдерживаемое напряжение промышленной частоты» (значение выдерживаемого напряжения в течение 1 минуты ≥3U₀), а неквалифицированный показатель контролируется в пределах 0,1%.

3.3 Структурное проектирование: адаптация к реальным потребностям высоковольтных систем

    • Оптимизация электрического поля:Изоляторы, втулки и другие изделия имеют конструкцию «обтекаемой зонтичной юбки» и «встроенного экранирующего электрода», чтобы избежать концентрации электрического поля в углах и снизить риск частичного разряда;

     • Адаптация установки:Изоляторы снабжены стандартизированными монтажными отверстиями и позиционирующими канавками, а совместимость с высоковольтными распределительными устройствами (такими как серии MNS, KYN) и заземляющими выключателями составляет более 95%, что сокращает объем работ по модификации на месте;

     • Экологическая адаптация:Изоляторы для наружного применения имеют структуру «большая зонтичная юбка + глубокая ребристая канавка» для увеличения пути утечки (изделия на 35 кВ имеют путь утечки ≥400 мм). В то же время угол наклона юбки зонта составляет 15°, что удобно для стока дождевой воды и предотвращает накопление загрязнений.

4. Основные сценарии применения

     Обладая характеристиками «разного уровня напряжения и сильной адаптации к окружающей среде», высоковольтные изоляторы Richge Technology широко используются в основном высоковольтном оборудовании в энергетических системах и промышленных областях:

     • Оборудование подстанции:В качестве опоры и изоляционных компонентов для «автоматических выключателей, разъединителей, трансформаторов» на подстанциях напряжением 35 кВ и ниже, таких как герметичные полюсные изоляторы для автоматических выключателей и изоляционные перегородки шин на подстанциях 35 кВ, обеспечивающие отсутствие утечек или поломок оборудования под высоким напряжением.

     • Распределительное устройство высокого напряжения:Адаптация к внутренним и наружным высоковольтным распределительным устройствам 12 кВ ~ 35 кВ (таким как шкафы кольцевой сети, шкафы КРУЭ), предоставление изоляционных решений, таких как изоляция контактов, разделение шкафов и кабельная разводка, например, проставочные изоляторы для шкафов кольцевой сети 12 кВ и барьерные изоляторы для шкафов КРУЭ 24 кВ.

     • Промышленные высоковольтные системы:Обслуживание систем распределения электроэнергии высокого напряжения на крупных промышленных предприятиях, таких как металлургия, химическая промышленность и металлургия, например, выходные изоляционные втулки для промышленных трансформаторов 35 кВ и изоляционные опоры для высоковольтных двигателей, которые могут противостоять пыли и агрессивным газам в промышленных средах и обеспечивать непрерывное производство.

     • Поддержка новой энергии:Адаптация к оборудованию распределения электроэнергии 35 кВ на фотоэлектрических и ветровых электростанциях, например, изоляционные опоры для заземлителей на ветровых электростанциях (устойчивы к низким температурам до -40 ℃) и высоковольтные изоляционные перегородки для фотоэлектрических инверторов, отвечающие требованиям «высокой надежности и длительного срока службы» в новых энергетических сценариях.

5. Обеспечение качества и соответствие отраслевым стандартам

     Richge Technology обеспечивает надежность высоковольтных изоляторов посредством «полного технологического контроля качества + сертификации по отраслевым стандартам»:

     • Соответствие сертификации:Продукция соответствует международным стандартам IEC 61462 (композитные изоляторы), IEC 62271-303 (требования к изоляции для высоковольтных распределительных устройств) и национальным стандартам GB/T 16927.1 (технология высоковольтных испытаний), GB 1094.3 (требования к изоляции силовых трансформаторов). Некоторые продукты прошли сертификацию CE и UL и могут экспортироваться на зарубежные рынки.

     • Испытательное оборудование:Оснащен ведущим в отрасли испытательным оборудованием, включая «тестер частичного разряда» (точность обнаружения ≤1 пКл), «стенд для испытаний на выдерживаемое напряжение промышленной частоты» (максимальное выходное напряжение 200 кВ), «камеру для испытаний на влажный нагрев при высоких и низких температурах» (имитирует -40℃~+85℃, относительная влажность 95%). Перед отправкой с завода каждый продукт должен пройти три основных испытания: «выдерживаемое напряжение промышленной частоты», «частичный разряд» и «механическая прочность».

    • Обратная связь с клиентами:Продукция поставляется отечественным производителям высоковольтного оборудования и энергетическим научно-исследовательским институтам и получила признание пользователей за «стабильные характеристики изоляции и низкую интенсивность отказов (≤0,5% в год)». Срок службы, особенно на подстанциях 35 кВ и промышленных высоковольтных системах, может достигать более 15 лет.

Краткое содержание

     Высоковольтные изоляторы Richge Technology обладают основной конкурентоспособностью: «покрытие полного напряжения 12–35 кВ, высокие изоляционные характеристики и сильная адаптация к окружающей среде». Благодаря оптимизированному выбору материалов, автоматизированным процессам и оптимизированной конструкции конструкции они стали надежными вспомогательными компонентами для систем распределения электроэнергии среднего и высокого напряжения. Ее продукция не только отвечает потребностям традиционных сценариев высокого напряжения, но также может предоставить индивидуальные решения для особых условий, таких как большая высота, прибрежные районы и промышленное загрязнение. Они адаптированы к высоковольтному оборудованию во многих областях, таких как энергетика, промышленность и новая энергетика, и являются предпочтительным продуктом, сочетающим в себе «профессионализм и практичность» в области изоляции среднего и высокого напряжения.
