Стандартный цилиндр без рулевой тяги серии ISO15552 SAI

Бренд: SOLH от Richge Technology

Обзор продукта

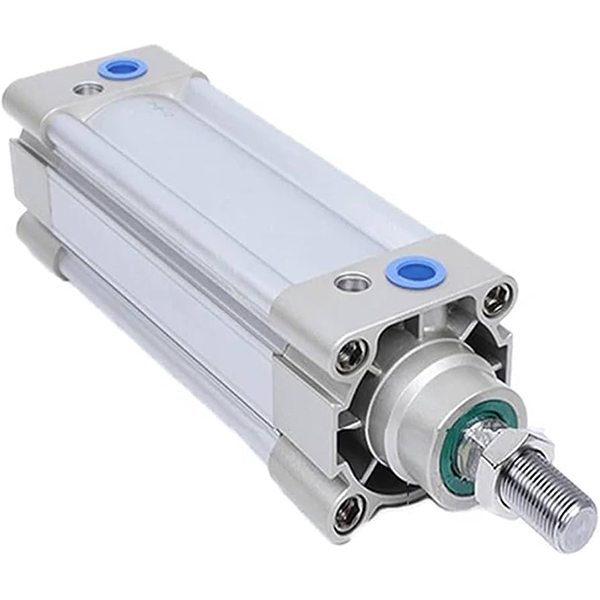

     Профильный цилиндр двойного действия серии SOLH SAI соответствует международному стандарту ISO 15552 (исходный ISO6431) / VDMA 24562. Те же монтажные размеры, что и у серий SI, SE и FESTO DNC, для прямой замены. Обладая высокой экономичностью, стабильной производительностью и длительным сроком службы, это наиболее широко используемый стандартный цилиндр среднего класса ISO для оборудования автоматизации.

Основная структура и конструктивные особенности

   1. Соответствие стандартам: ISO15552/VDMA24562, полностью взаимозаменяемые монтажные размеры и аксессуары.

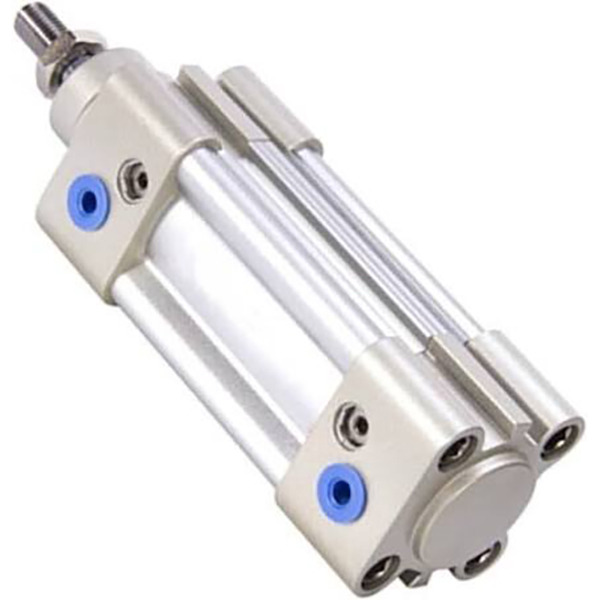

   2. Структура: встроенный квадратный алюминиевый профиль М-образной формы без открытых тяг, высокая жесткость и защита от коррозии. Двусторонние пазы для датчиков для магнитных переключателей CMSE/DMSE/CS1.

   3. Варианты операций

     -- SAI: стандартная модель двойного действия с одним штоком.

     -- СКАЗАЛ: Двойной шток двойного действия, отличная устойчивость к скручиванию.

     -- SAIJ: Двойной шток с регулируемым ходом.

     -- ПАРУС: запираемый цилиндр, удерживает груз при потере подачи воздуха.

     -- SAIF: встроенный цилиндр с электромагнитным клапаном

     -- Суффикс -S: встроенное магнитное кольцо для датчика положения (без -S = немагнитный)

   4. Система амортизации: стандартная двухсторонняя регулируемая воздушная подушка + эластичная буферная подушка PPV, эффективно снижающая удары и шум при высокой скорости и большой нагрузке.

   5. Уплотнение: двойное одностороннее компенсационное уплотнение Y-образного типа с канавкой для хранения масла, низкое пусковое давление (0,1 МПа), работа без масла. Шток поршня из стали 45# с твердым хромированием, износостойкий и устойчивый к ржавчине.

Полное правило кодирования модели

  1. Пример модели: SAI50×150-S-FA.

   2. Примеры стандартных заказов

     -- SAI63×200-S: диаметр цилиндра 63, ход поршня 200, встроенный магнит, базовый тип.

     -- SAID40×100-FB: диаметр цилиндра 40, ход поршня 100, двойной шток, крепление заднего фланца

     -- SAIL80×300-S-LB: диаметр цилиндра 80, ход поршня 300, запираемый тип, крепление на лапах

Основные технические характеристики

Теоретическая тяговая и тяговая сила при 0,6 МПа (одинарный стержень, единица измерения: N, коэффициент запаса прочности ≥2)

Типы монтажа и производные модели

   1. Варианты монтажа

     -- Базовый тип, крепление на ножке LB, фланец FA/FB, скоба CA/CB, цапфа TC/TCM. Дополнительные аксессуары: плавающее соединение, стержневая проушина, разъем I/Y/U/F.

   2. Главный производный ряд

     -- СКАЗАЛ: Двойной шток двойного действия.

     -- SAIJ: Двойной шток с регулируемым ходом.

     -- ПАРУС: Запираемый цилиндр для удержания промежуточного положения.

     -- SAIF: встроенный цилиндр соленоидного клапана.

Трехшаговое руководство по быстрому выбору

   1. Выбор отверстия: рассчитайте необходимую тягу в зависимости от нагрузки, запас прочности ≥50%; обновить 1–2 размера под смещенную/консольную нагрузку.

   2. Подтверждение хода: добавьте запас безопасности на 20–50 мм к эффективному ходу; максимальный стандартный ход 1000 мм, по индивидуальному заказу до 2000 мм.

   3. Соответствие конфигурации

     -- Обратная связь по положению: выберите модель магнита -S, сопоставьте магнитные переключатели CMSE/DMSE;

     -- Монтаж: крепление на ножке LB для горизонтальной тяжелой нагрузки; Фланец FA предпочтителен для вертикальной установки;

     -- Специальная функция: выберите SAID для двойной штанги, SAIJ для регулируемого хода, SAIL для фиксации положения, SAIF для компактной компоновки.

Краткое изложение одним предложением

     Цилиндр профиля SOLH SAI без стержня ISO15552 может напрямую заменить серии FESTO DNC, SE и SI, оснащенные регулируемым буфером PPV и богатыми вариантами, экономичным общим линейным приводом для автоматизации экспорта, упаковочного и станочного оборудования.
