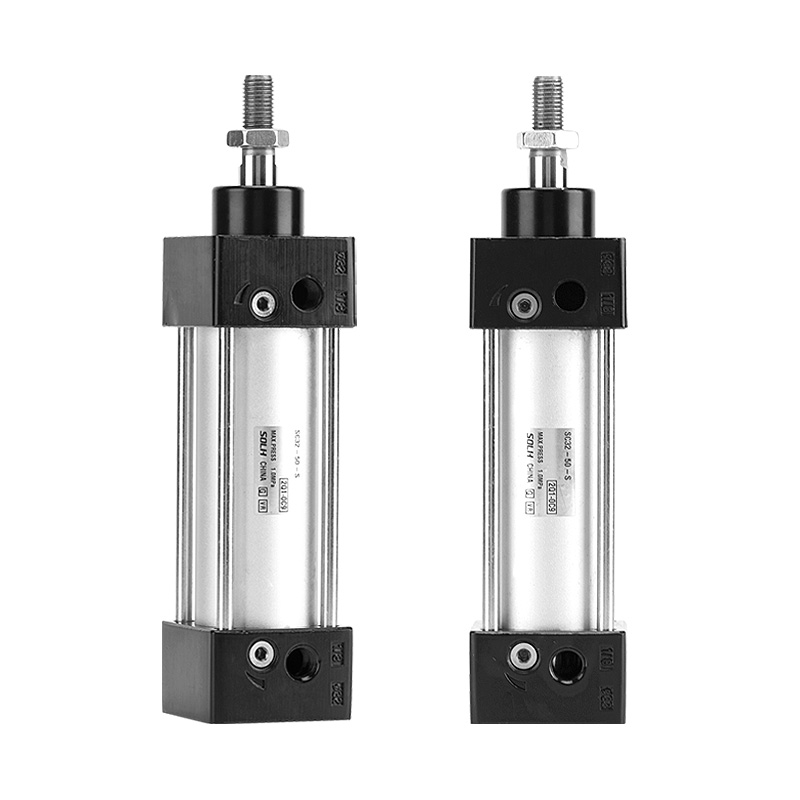

Стандартный пневмоцилиндр серии SC (тип двойного действия с рулевой тягой)

Бренд: SOLH от Richge Technology

Обзор продукта

     Стандартный цилиндр с рулевой тягой серии SOLH SC, базовая модель одностержневая, двойного действия. Четыре тяги фиксируют переднюю и заднюю торцевые крышки, обеспечивая жесткую конструкцию, полный набор монтажных принадлежностей и широкий диапазон хода. Широко используется для толкания, погрузочно-разгрузочных работ и позиционирования на линиях автоматизации. Это самый популярный экономичный стандартный пневматический цилиндр.

Основная структура и конструктивные особенности

     -- Структура: четыре тяги соединяют алюминиевый ствол и торцевые крышки, высокая жесткость, защита от ударов, стабильная долгосрочная работа.

     -- Тип действия: одинарный стержень двойного действия, двунаправленная выходная сила.

     -- Материал: корпус из твердого анодированного алюминия, двунаправленное уплотнение поршня; Шток поршня из стали 45# с твердым хромированием.

     -- Подушка: регулируемая воздушная подушка на обоих концах для уменьшения ударного и рабочего шума.

     -- Установка датчика: канавки датчика в области рулевой тяги для магнитных переключателей CMSG/DMSG/EMSG для определения положения поршня.

     -- Преимущество: меньшая длина корпуса при том же размере отверстия по сравнению с цилиндром профиля ISO15552, конкурентоспособная стоимость.

Полное правило кодирования модели

   1. Пример модели: SC50×100-S.

   2. Производные модели

     -- SCD: Двойной шток двойного действия, с защитой от скручивания

     -- SCJ: двойной шток с регулируемым ходом.

     -- SCF: встроенный цилиндр соленоидного клапана.

     -- SCL: запираемый цилиндр, удерживает нагрузку при отключении воздуха

   3. Примеры стандартных заказов

     -- SC63×150-S: диаметр цилиндра 63, ход поршня 150, встроенный магнит, базовый тип.

     -- SCJ40×200-S: диаметр цилиндра 40, ход 200, регулируемый ход, с магнитом

Основные технические характеристики

Теоретическое усилие при 0,5 МПа (один стержень, единица измерения: N, коэффициент безопасности ≥2)

Типы монтажа и аксессуары

   1. Варианты монтажа

     --  Базовый тип, фланец FA/FB, скоба CA/CB, крепление на лапе LB, цапфа TC/TCM1.

   2. Дополнительные аксессуары

     -- Плавающее соединение, стержневая проушина, разъем I/Y/U/F, магнитные переключатели CMSG/DMSG/EMSG.

Трехшаговое руководство по быстрому выбору

   1. Выбор отверстия: рассчитайте необходимую тягу в зависимости от нагрузки, запас прочности ≥50%; размер обновления для консольной/смещенной нагрузки.

   2. Подтверждение хода: добавьте запас безопасности на 10–20 мм при эффективном ходе; максимальный стандартный ход 1000 мм.

   3. Согласование конфигурации

     -- Обратная связь по положению: выберите модель магнита -S и подберите магнитные переключатели;

     -- Монтаж: выберите фланец/ногу/вилку в соответствии с компоновкой машины;

     -- Специальная функция: SCD для двойного стержня, SCJ для регулируемого хода, SCL для блокировки нагрузки.

Краткое изложение одним предложением

     Стандартный экономичный цилиндр с рулевой тягой серии SOLH SC с регулируемой воздушной подушкой и множеством вариантов монтажа, идеальный недорогой линейный привод для общих задач автоматизации перемещения, перемещения и позиционирования.
