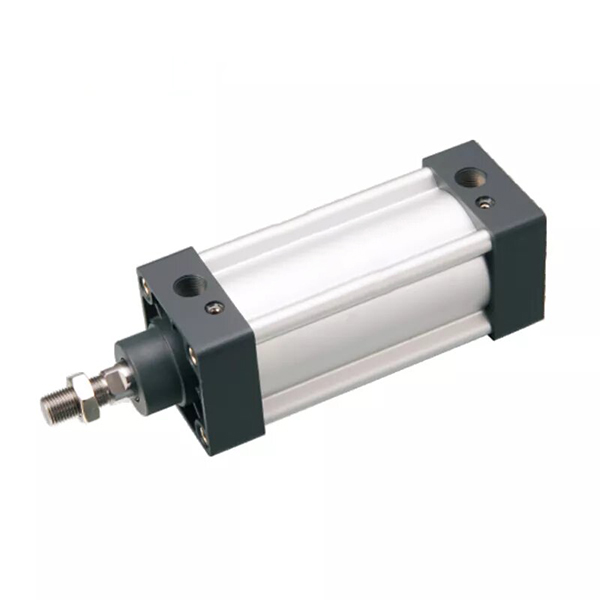

Стандартный цилиндр со свободным профилем и рулевой тягой серии SI | ISO 15552 Пневматический цилиндр

Бренд: SOLH от Richge Technology

1. Обзор продукта и основные структурные особенности

     Серия SOLH SI представляет собой высокоточные стандартные цилиндры двойного действия, полностью соответствующиеISO 15552 (ранее ISO 6431/VDMA 24562) международным стандартам, сравниваемым с серией Festo DNC. В нем используется цилиндрическая труба звездообразного профиля из алюминиевого профиля без стяжных шпилек, отсутствуют открытые стяжные стержни, встроены канавки для магнитных переключателей, двухсторонний регулируемый воздушный буфер и полная совместимость с аксессуарами ISO. Благодаря превосходной жесткости, устойчивости к скручиванию, длительному сроку службы и чистому внешнему виду он служит основным стандартным цилиндром среднего класса ISO, заменяющим традиционные цилиндры SC с рулевой тягой, идеально подходящим для оборудования экспортного класса и стандартизированного автоматизированного оборудования.

  1.1 Стандартная совместимость

     Полностью соответствует промышленным стандартам ISO 15552 и VDMA 24562. Все монтажные размеры, интерфейсы и аксессуары полностью взаимозаменяемы с основными цилиндрами ISO, такими как DNC, SE и DSBA, что обеспечивает замену без модификации и стандартизированную серийную сборку.

  1.2 Оптимизированная структура профиля

     Встроенная цилиндрическая трубка звездообразного квадратного профиля из алюминиевого сплава без открытых рулевых стержней. Общая конструкция обеспечивает высокую жесткость, отличную устойчивость к скручиванию, аккуратный и устойчивый к коррозии внешний вид. Зарезервированные стандартные пазы для магнитных переключателей с обеих сторон позволяют осуществлять прямую установку датчиков серий CMSE, DMSE и CS1 без дополнительных кронштейнов.

  1.3 Диверсифицированное движение и функциональные производные

     • Стандарт СИ: Возвратно-поступательное движение двойного действия с одним стержнем, универсальная стандартная модель для большинства автоматизированных сценариев.

     • СИД Двойной стержень: Выход стержня с двух концов, обеспечивающий синхронную работу и повышенную устойчивость к скручиванию.

     • СИДЖ Регулируемый ход: Конструкция с двойным стержнем и регулируемыми ограничительными гайками для точной настройки хода.

     • СИЛ запираемый тип: Оснащен устройством фиксации конечного или произвольного положения для безопасного удержания давления и фиксации положения.

     • Клапан SIF интегрированного типа: Встроенный электромагнитный клапан серии 4M, интегрированная конструкция клапана и цилиндра для экономии места для установки.

     • Тип SIQ с защитой от скручивания: Квадратная конструкция штока поршня обеспечивает сверхвысокую точность позиционирования, предотвращая скручивание.

  1.4 Высокопроизводительная буферная система

     Стандартно оснащендвухсторонний регулируемый воздушный буфер + эластичная подушка PPV. Ход буфера увеличивается пропорционально диаметру цилиндра, эффективно снижая удары и шум во время работы на высоких скоростях и с большими нагрузками, обеспечивая стабильное циклическое движение с низким уровнем вибрации.

  1.5 Прочное уплотнение и конфигурация материалов

     Имеет двойную Y-образную одностороннюю компенсационную уплотнительную конструкцию, отличающуюся сверхнизким пусковым давлением (0,1 МПа), стабильной безмасляной работой и увеличенным сроком службы. Шток поршня изготовлен из стали 45# с твердым хромированием, что обеспечивает превосходную износостойкость, устойчивость к ржавчине и структурную стабильность.

  1.6 Конфигурация магнитной индукции

     Поддерживает встроенное магнитное кольцо (конфигурация -S) в стандартной комплектации, совместимо с магнитными переключателями серий AirTAC CMSE, DMSE, CS1-B/F/U, обеспечивая определение положения поршня в реальном времени и автоматическую передачу сигналов.

2. Полные правила именования моделей и примеры заказа.

  1. Типичный код модели: СИ 50×150-С-ФА

 2. Объяснение кода производной серии

     • СИD: Двойной шток двойного действия, двойной выходной шток для синхронной работы и защиты от скручивания.

     • СИДЖ: Двухстержневой регулируемый ход с гайками точной настройки для гибкой калибровки хода.

     • СИЛ: Запираемый тип с фиксацией конечного положения или произвольного положения для безопасного позиционирования.

     • СИФ: Интегрированный тип электромагнитного клапана, интегрированная конструкция клапан-цилиндр для экономии места.

  3. Пример стандартного заказа

     СИ 63×200-С: диаметр отверстия 63 мм, ход поршня 200 мм, с магнитным кольцом, стандартный регулируемый воздушный буфер.

3. Основные технические параметры (стандартный тип)

4. Таблица теоретического усилия и натяжения 0,6 МПа (одинарный стержень, коэффициент безопасности ≥2)

5. Монтажные принадлежности и производные модели

  5.1 Стандартные универсальные типы крепления ISO (полностью взаимозаменяемы с DNC/SE)

     • ФА/ФБ: Передний фланец/Задний фланец для плоской стационарной установки

     • КА/ЦБ: Крепление с одинарной или двойной скобой для шарнирного поворота.

     • ФУНТ: Крепление ножного кронштейна для фиксированной боковой установки

     • ТК/ТКМ: Цапфа/Магнитное крепление цапфы для среднего положения поворота

     • L: Боковое крепление для компактного размещения.

     Универсальные аксессуары: I/Y/U/F шарниры, плавающие шарниры, подшипники на конце штока, полностью совместимы со всеми стандартными цилиндрами ISO 15552.

  5.2 Преимущества основной серии производных

     • СИД Двойной стержень: Двусторонний синхронный выход, повышенная структурная стабильность и устойчивость к прогибам.

     • СИДЖ Регулируемый ход: Гибкая точная настройка хода для адаптации к изменяющимся требованиям рабочего хода.

     • СИЛ запираемый тип: Надежная блокировка и удержание давления для предотвращения отклонения положения при отключении питания или изменении нагрузки.

     • Клапан SIF интегрированного типа: Конструкция со встроенным электромагнитным клапаном, упрощенный воздушный контур, уменьшенное пространство для установки и стоимость сборки.

     • Тип SIQ с защитой от скручивания: Специальная квадратная конструкция штока поршня для высокоточного позиционирования, предотвращающего скручивание.

6. Сценарии применения и сравнение выбора (SI, SC и DNC)

  6.1 Приоритетные сценарии применения серии СИ

     • Экспортное оборудование и автоматизированное оборудование европейского стандарта, требующее взаимозаменяемости интерфейса ISO 15552.

     • Автоматизированные производственные линии, требующие аккуратного внешнего вида без стяжек и компактной установки рядом друг с другом.

     • Условия работы, требующие более высокой жесткости, устойчивости к скручиванию и более длительного срока службы, чем у цилиндров SC, с лучшими экономическими показателями, чем у цилиндров DNC.

     • Универсальные сценарии линейного перемещения, прессования, позиционирования, перемещения, сборки, упаковки и автоматизации станков.

  6.2 Сравнение основных моделей

7. Трехэтапное руководство по быстрому выбору

     1. Выбор размера отверстия: Выберите диаметр отверстия в соответствии с фактической горизонтальной/вертикальной нагрузкой и требуемой осевой нагрузкой, зарезервируйте не менее 50% запаса прочности; модернизировать отверстия 1–2 размеров для условий эксцентричной нагрузки и консольных условий работы.

     2. Выбор обводки: Добавьте запас прочности на 20–50 мм на основе фактического рабочего хода; максимальный настраиваемый ход до 2000 мм.

     3. Функциональная конфигурация: Стандартная конфигурация с магнитным кольцом -S + регулируемым воздушным буфером PPV; выберите SID для двойной штанги, SIJ для регулируемого хода, SIL для функции блокировки и FA/FB/CA/CB/LB/TC для соответствующих методов монтажа.

Краткое изложение одним предложением

     Стандартный цилиндр без рулевой тяги серии SOLH SI, соответствующий стандарту ISO 15552, имеет интегрированную в профиль структуру, высокую жесткость, регулируемый воздушный буфер и полную универсальную взаимозаменяемость, являясь экономичной заменой среднего класса для традиционных цилиндров SC и импортных цилиндров DNC, широко применимых для стандартизированного и автоматизированного оборудования экспортного класса.
