Бренд: SOLH от Richge Technology | Универсальный подшипник штока поршня пневматического цилиндра
 |

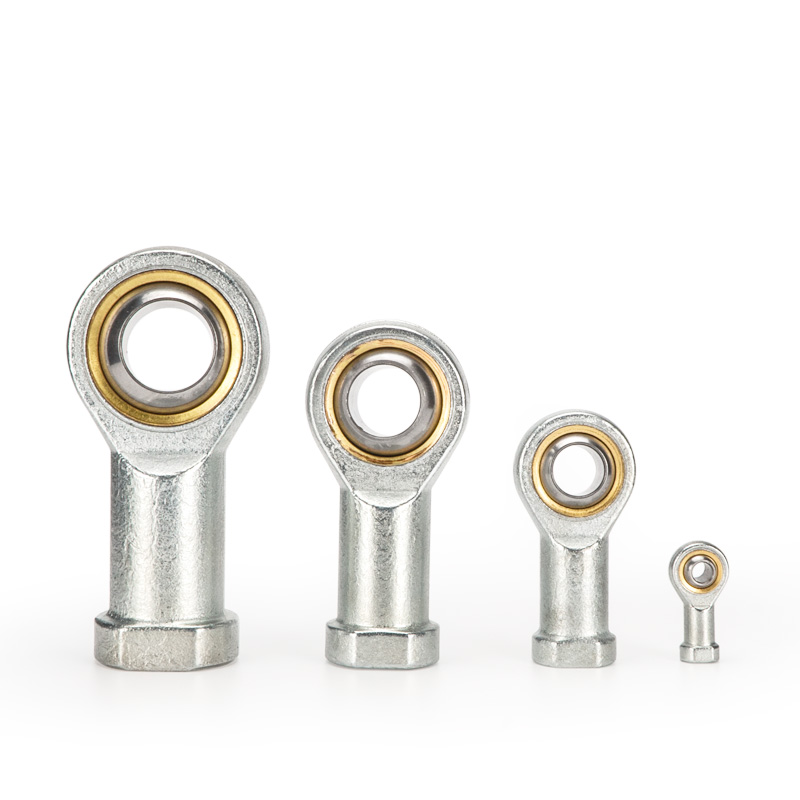

Шарнир «рыбий глаз» U-типа, также известный как сферический подшипник на конце штока с суффиксом U, представляет собой универсальный шарнирный аксессуар с возможностью поворота на 360°, установленный на штоке поршня цилиндра. Он решает проблемы смещения и разнонаправленного качания, а также устраняет боковую силу, совместим с SC, MA, MAL и другими стандартными пневматическими цилиндрами.
• Структура: Внутренняя резьба (соединительный шток поршня) + сферический шарикоподшипник + наружное кольцо, свободный радиальный и угловой ход.
• Поворотная емкость: универсальный поворот ±13°~±15°, намного больше, чем ±5° фитингов с шарнирной головкой I/Y для многонаправленной адаптивной регулировки.
• Варианты материалов
￮ Стандарт: Подшипниковая сталь/углеродистая сталь, поверхность закалена воронением или оцинкована.
￮ Износостойкий: втулка из медного сплава/самосмазывающийся тип.
￮ Антикоррозийная защита: нержавеющая сталь 304.
• Основные преимущества
￮ Компенсация соосного отклонения до 2 мм и углового отклонения до 15°.
￮ Предотвратите изгибающий момент и боковую силу на штоке поршня, защитите уплотнения цилиндра.
￮ Идеально подходит для работы в условиях высокоскоростных, высокочастотных и эксцентричных нагрузок.
1) AirTAC (широко распространенный)

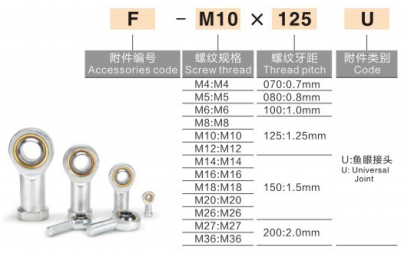

Формат: резьба FM × шаг U
Определение: F = аксессуар; M = спецификация резьбы; U = концевой подшипник стержня типа «рыбий глаз»
• F-M8×1,25U для цилиндра диаметром 25 мм
• F-M10×1,25U для цилиндра диаметром 32 мм
• F-M12×1,25U для цилиндра диаметром 40 мм
• F-M16×1,5U для цилиндра диаметром 50/63 мм
• F-M20×1,5U для цилиндра диаметром 80/100 мм
2) Серия SMC PHS: Формат: PHS-резьба, пример: PHS-10.
3) Общая отечественная маркировка: SI/M12×1,25 (внутренняя резьба), SA/M12×1,25 (наружная резьба)
|
Модель (Резьба) |
Соответствующий диаметр цилиндра |
Диаметр шара |
Угол поворота |
|
Ф-М6×1,0У |
16/20 мм |
φ6 |
±13° |
|
Ф-М8×1,25У |
25 мм |
φ8 |
±13° |
|
Ф-М10×1,25У |
32 мм |
φ10 |
±15° |
|
Ф-М12×1,25У |
40 мм |
φ12 |
±15° |
|
Ф-М16×1,5У |
50/63 мм |
φ16 |
±15° |
|
Ф-М20×1,5У |
80/100 мм |
φ20 |
±15° |
|
Ф-М27×2У |
125 мм |
φ27 |
±15° |
|
Примерка |
Производительность |
Советы по применению |
|
Рыбий глаз U-типа |
Универсальный поворот на 360° ±15°, большой эксцентриситет и поворот в разных направлениях, средняя и высокая стоимость. |
Высокая скорость, большое эксцентриковое смещение, движение под разными углами. |
|
Плавающее соединение F-типа |
Гибкая осевая и радиальная компенсация ±2°~±5°, средняя стоимость. |
Несоосность, высокочастотное движение, длинный ход |
|
Двойная скоба Y-типа |
Одна плоскость ±5°, большая грузоподъемность, низкая стоимость. |
Низкая скорость, большая нагрузка, с одним ушным ушком |
|
I-тип с одинарной скобой |
Одна плоскость ±5°, высокая жесткость, низкая стоимость. |
Низкая скорость, нагрузка с двойным кронштейном |
Руководство по выбору: Большой эксцентриситет и разнонаправленное колебание → U-образный тип; Несоосность и высокочастотное воздействие → F-тип; Низкоскоростная тяжелая нагрузка → Y-тип; Грузовой кронштейн с двумя проушинами → I-тип.
1. Навинтите внутреннюю резьбу на внешнюю резьбу штока поршня, нанесите анаэробный фиксатор резьбы и правильно контролируйте момент затяжки.
2. Установите отверстие наружного кольца для нагружения вала штифта. Строгое соосное выравнивание не требуется, допускается определенное эксцентриситет.
3. Рабочее давление: ≤1,0 МПа для стандартных баллонов; Рабочая температура: -20℃ ~ +120℃.
4. Подходит для двухтактной динамической нагрузки и высокочастотной работы в ограниченном пространстве для установки. Не для непрерывного чисто вращательного движения.
• Оборудование автоматизации, электроника 3C, захваты для роботов
• Высокоскоростные конвейерные, штамповочные и запрессовочные, длинноходовые механизмы.
• Оборудование с плохой соосностью, сильной вибрацией и эксцентричной нагрузкой
