Y-образное шарнирное соединение с двойным ухом для конца штока цилиндра

Шарнирное соединение с двойной проушиной типа SOLH Y для штокового конца пневматического цилиндра, стандартный вилочный соединитель, взаимозаменяемый с деталями SMC/AirTAC. Внутренняя резьба M10×1,25-M27×2, соответствующая отверстиям 32–125 мм, диаметр отверстия под штифт 10–27 мм, поворот в одной плоскости ±5°. Углеродистая сталь, черненая/оцинкованная или нержавеющая сталь. Идеально подходит для грузоподъемных проушин с одним ушком, выдерживающих высокие нагрузки, в двухтактных и шарнирно-сочлененных механизмах.

Отправить запрос

Описание продукта

Y-образное шарнирное соединение с двойной проушиной для конца штока цилиндра | Пневматический цилиндр вилки Y-образная скоба

Бренд: SOLH от Richge Technology | Стандартный пневматический цилиндр Шток поршня Y Вилка Шарнирная головка Аксессуар

1. Обзор продукта

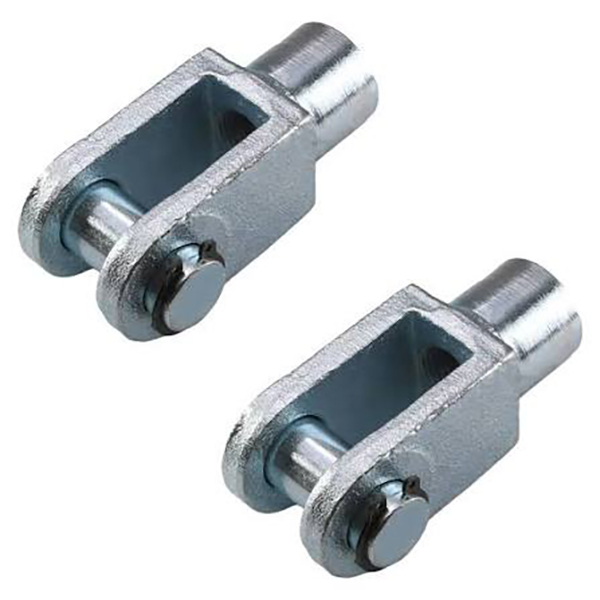

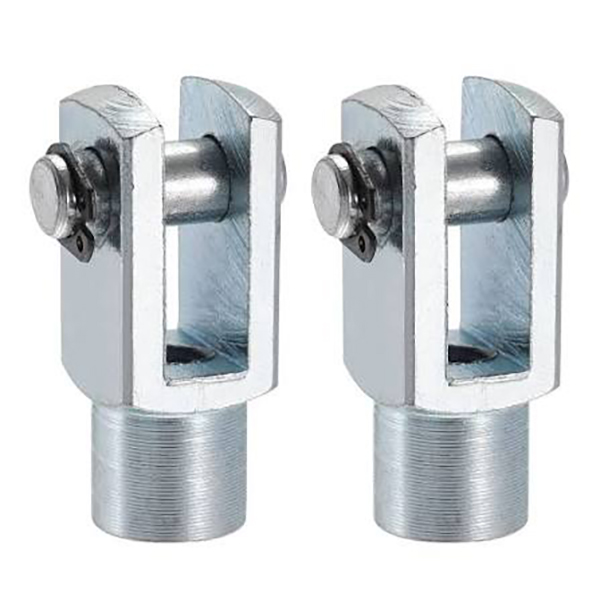

Шарнир Y-образного типа, также называемый вилкой с двумя ушками, имеет внутреннюю резьбу для крепления к штоку поршня цилиндра. Его двойные проушины фиксируют одинарную проушину груза, собранную штифтовым валом для шарнирного соединения. Он обеспечивает поворот ±5° в одной плоскости. Являясь стандартным соединительным аксессуаром для пневматических цилиндров, он полностью взаимозаменяем со стандартными запасными частями SMC и AirTAC.

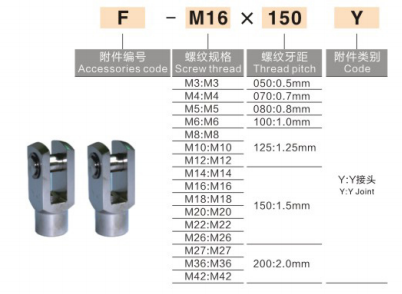

2. Соглашение об именовании моделей

Стандарт AirTAC: F — Резьба + Y
Примеры: F-M10×1,25Y, F-M12×1,25Y.

Стандарт SMC: Y + размер отверстия
Примеры: Y-32, CA2-40-Y.

• Y: Двойная ушная вилка Y-типа

• Суффикс резьбы соответствует резьбе штока поршня: M10×1,25 / M12×1,25 / M16×1,5.

3. Общая таблица технических характеристик

Модель	Резьба штока поршня	Соответствующий диаметр цилиндра	Диаметр отверстия для штифта
Y-M10×1,25	М10×1,25	32 мм	φ10
Y-M12×1,25	М12×1,25	40 мм	φ12
Ю-М16×1,5	М16×1,5	50/63 мм	φ16
Y-M20×1,5	М20×1,5	80/100 мм	φ20
Y-М27×2	М27×2	125 мм	φ27

4. Материально-технические параметры

• Материал: Углеродистая сталь с черным оксидом/оцинкованной отделкой, нержавеющая сталь опционально.

• Угол поворота: ±5° поворот в одной плоскости

• Совместимость: Подходит для стандартных пневматических цилиндров полного диапазона.

• Установка: Привинтить шарнир к штоку поршня, вставить одинарный выступ в Y-образную вилку, зафиксировать штифтом и шплинтом

5. Быстрое сравнение: Y-тип/I-тип/подшипник на конце стержня

Аксессуар	Структура	Качели	Приложение
Y-образная скоба	Двойная вилка для ушей	±5° поворот в одном направлении	Подключается с помощью проушины с одним ухом, рассчитанной на высокую нагрузку.
Я печатаю Клевис	Одинарный ушной вкладыш	±5° поворот в одном направлении	Подходит для грузового кронштейна с двумя проушинами.
Концевой подшипник стержня	Сферический универсальный шарнир	±13° поворот в разных направлениях	Для несоосности и эксцентричной установки нагрузки

6. Руководство по выбору

Если нагрузочная сторона имеет одинарный вал → выберите Y-образную скобу.
Если ваша грузовая сторона представляет собой кронштейн с двумя проушинами → выберите вилку I.
Если при установке имеется эксцентриситет и несоосность → выберите подшипник на конце шатуна.
