Бренд: SOLH от Richge Technology | Пневматический прямой фитинг одним нажатием для линий сжатого воздуха и вакуума
 |
 |
 |
 |
KQ2H — это стандартный прямой пневматический фитинг с соединением «нажми», совместимый с нейлоновыми трубками из ПУ и ПА. Он обслуживает как системы сжатого воздуха, так и вакуумные трубопроводы и широко сочетается с вакуумными генераторами серий ZH, BM, PBM, PBX. Являясь одной из основных серий нажимных фитингов SOLH, он может напрямую заменить импортные фитинги SMC KQ2H.
Серия KQ2H включает три основных подтипа:

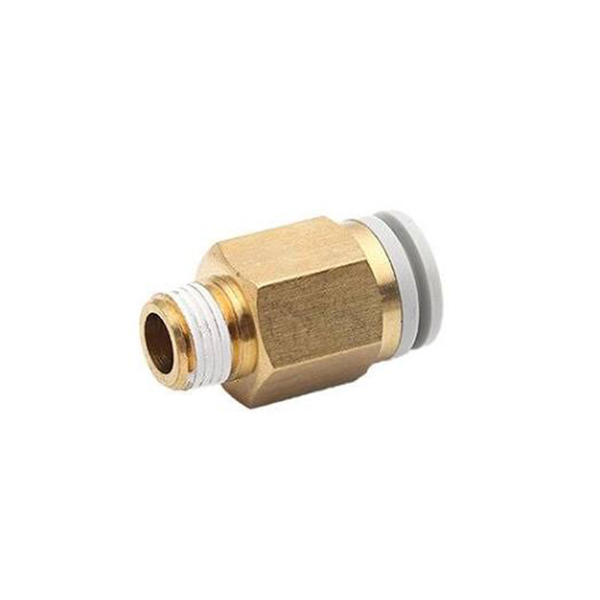

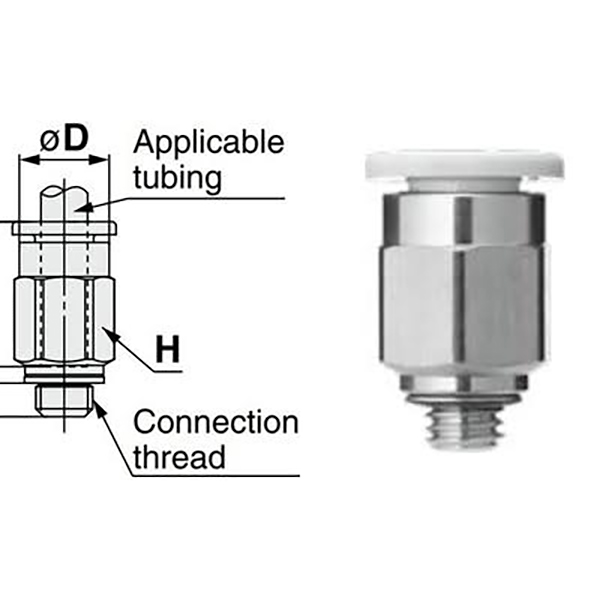

Наружная резьба прямая: Наружная резьба на одном конце (резьба micro M / коническая резьба R), вставка одной концевой трубки.

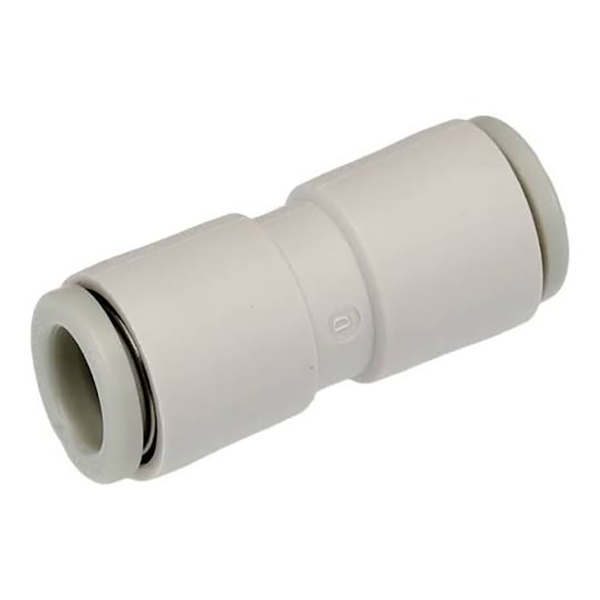

Прямой одинаковый диаметр (суффикс -00): Оба конца для стыкового соединения трубок с одинаковым внешним диаметром.

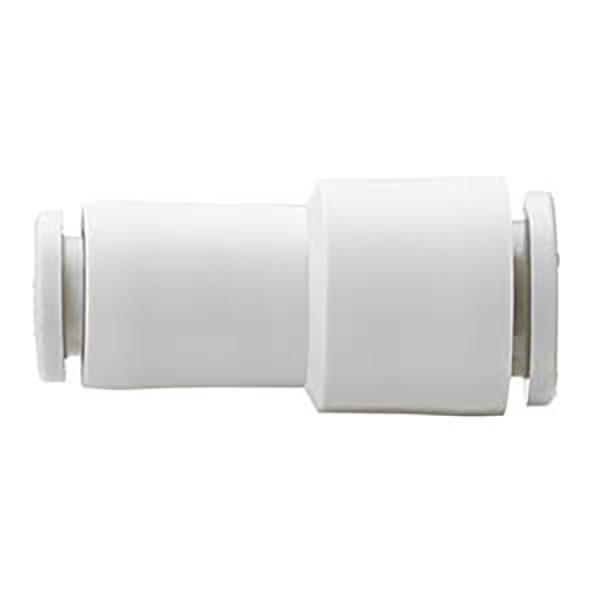

Сокращение прямое: Два порта для труб разного внешнего диаметра для реализации изменения размера трубы.
Сборка и разборка одной рукой: вставьте трубку для автоматической блокировки; нажмите синее разблокирующее кольцо, чтобы вытащить трубку, полностью стандартизированные размеры.
• Пружинная кулачка с замком в одно касание: Трубка вставлена и зафиксирована автоматически. Нажмите на воротник, чтобы отсоединить трубку и облегчить сборку.
• Состав материала: Корпус из усиленного пластика POM; Конец с резьбой из никелированной латуни для защиты от ржавчины и надежного уплотнения.
• Уплотнение из нитриловой резины NBR стабильно работает для контуров положительного сжатого воздуха и отрицательного вакуума.
• Полноразмерное покрытие: Крошечная трубка Φ2/3,2/4, обычная Φ6/8/10/12 и большая Φ16. Поддерживает микрорезьбу M (M3, M5, M6) и дюймовую коническую резьбу R (1/8,1/4,3/8,1/2), подходит для вакуумных генераторов и микроцилиндров.
• Компактный размер, идеально подходит для установки в узких пространствах автоматизированного оборудования.
Примеры:
KQ2H04-M5: Прямой фитинг с наружной резьбой для трубки Φ4, наружная резьба M5×0,8.
KQ2H06-01S: Прямой фитинг с наружной резьбой для трубки Φ6, наружная коническая резьба R1/8.
KQ2H08-00: Прямой фитинг одинакового диаметра, оба порта для трубок Φ8.
KQ2H06-08: Переходной прямой фитинг, Φ6 с одной стороны, Φ8 с другой стороны.
|
Сегмент кода |
Описание |
|
KQ2H |
Код серии: прямой вставной фитинг |
|
23.02.04.06.08.10.12.16 |
Внешний диаметр трубки ΦD: 2/3,2/4/6/8/10/12/16 мм. |
|
М3Г/М5/М6 |
Метрическая микро-наружная резьба: M3×0,5/M5×0,8/M6×1,0 |
|
01С/02С/03С/04С |
Наружная коническая резьба Imperial R: R1/8/R1/4/R3/8/Р1/2 |
|
-00 |
Прямая трубка одинакового диаметра, одинаковый размер трубки на обоих концах |
|
Двойные цифры, например 06-08 |
Редукция прямая: диаметр передней трубы → диаметр задней трубы. |
|
Элемент |
Параметр |
|
Применимая среда |
Сжатый воздух, вакуум, отрицательное давление |
|
Рабочее давление |
0~1,0 МПа; Максимальный вакуум: -95 кПа |
|
Рабочая температура |
-5℃ ~ +60℃ |
|
Материал корпуса |
Усиленный ПОМ; Резьба: Никелированная латунь |
|
Материал уплотнения |
Нитриловая резина NBR |
|
Совместимые трубки |
ПУ трубка, нейлоновая трубка ПА |
|
Метод работы |
Вставка для фиксации; нажмите на кольцо, чтобы отсоединить трубку |
5.1 Наружная резьба с метрической микрорезьбой
|
Модель |
Нить |
Трубка ΦD |
|
KQ2H02-M3G |
М3×0,5 |
Φ2 |
|
KQ2H02-M5 |
М5×0,8 |
Φ2 |
|
KQ2H23-M3G |
М3×0,5 |
Φ3,2 |
|
KQ2H23-M5 |
М5×0,8 |
Φ3,2 |
|
KQ2H04-M3G |
М3×0,5 |
Φ4 |
|
KQ2H04-M5 |
М5×0,8 |
Φ4 |
|
KQ2H04-M6 |
М6×1,0 |
Φ4 |
|
KQ2H06-M5 |
М5×0,8 |
Φ6 |
|
KQ2H06-M6 |
М6×1,0 |
Φ6 |

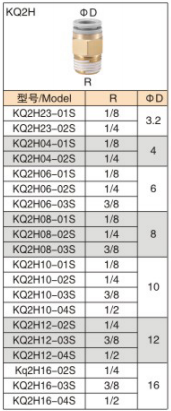

5.2 Наружная резьба с конической императорской резьбой R
|
Модель |
Нить |
Трубка ΦD |
|
KQ2H23-01S |
Р1/8 |
Φ3,2 |
|
KQ2H23-02S |
Р1/4 |
Φ3,2 |
|
KQ2H04-01S |
Р1/8 |
Φ4 |
|
KQ2H04-02S |
Р1/4 |
Φ4 |
|
KQ2H06-01S |
Р1/8 |
Φ6 |
|
KQ2H06-02S |
Р1/4 |
Φ6 |
|
KQ2H06-03S |
Р3/8 |
Φ6 |
|
KQ2H08-01S |
Р1/8 |
Φ8 |
|
KQ2H08-02S |
Р1/4 |
Φ8 |
|
KQ2H08-03S |
Р3/8 |
Φ8 |
|
KQ2H10-01S |
Р1/8 |
Φ10 |
|
KQ2H10-02S |
Р1/4 |
Φ10 |
|
KQ2H10-03S |
Р3/8 |
Φ10 |
|
KQ2H10-04S |
Р1/2 |
Φ10 |
|
KQ2H12-02S |
Р1/4 |
Φ12 |
|
KQ2H12-03S |
Р3/8 |
Φ12 |
|
KQ2H12-04S |
Р1/2 |
Φ12 |
|
KQ2H16-02S |
Р1/4 |
Φ16 |
|
KQ2H16-03S |
Р3/8 |
Φ16 |
|
KQ2H16-04S |
Р1/2 |
Φ16 |
5.3 Равный диаметр, прямой, серия -00
|
Модель |
Трубка ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3,2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Сокращение прямых рядов
|
Модель |
Трубка ① |
Трубка ② |
|
KQ2H02-23 |
Φ2 |
Φ3,2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3,2 |
Φ4 |
|
KQ2H23-06 |
Φ3,2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Подбор трубопроводов подачи воздуха и адсорбции для вакуумных генераторов ZH / BM / PBM / PBX
• Обвязка микроцилиндров и электромагнитных клапанов на средствах автоматизации, монтаж в закрытых помещениях
• Отвод главного воздуховода, стыковое соединение трубы одинакового диаметра или переходник по размеру трубы
• Пневматические испытательные стенды, роботизированные пневматические схемы
1. Обрежьте трубку ровно, без заусенцев. Заусенцы поцарапают уплотнительные кольца и вызовут утечку воздуха или вакуума.
2. Полностью вставьте трубку до упора, чтобы зафиксировать зажимы. Всегда нажимайте разблокирующее кольцо перед тем, как вытащить трубку; никогда не дергайте с силой.
3. Рекомендуется для жестких нейлоновых трубок из ПУ/ПА. Тонкостенный мягкий шланг из полиэтилена не рекомендуется.
4. Подтвердите глубину введения в условиях вакуума. В случае повторяющихся циклов отрицательного давления сравните альтернативный выбор с резьбовыми фитингами BPS.
