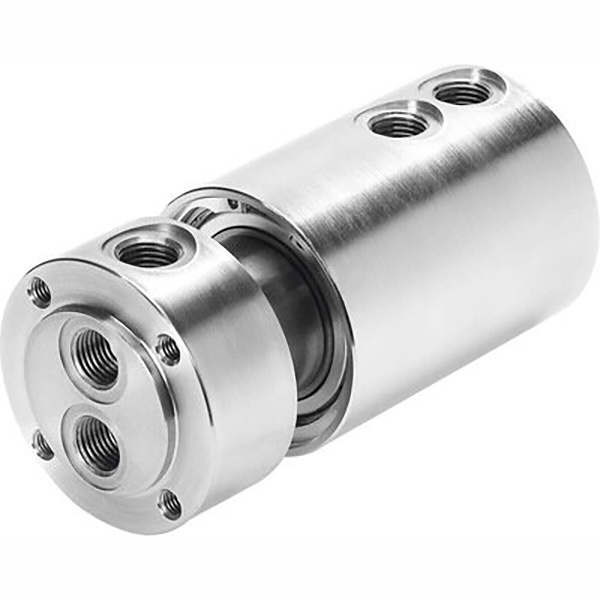

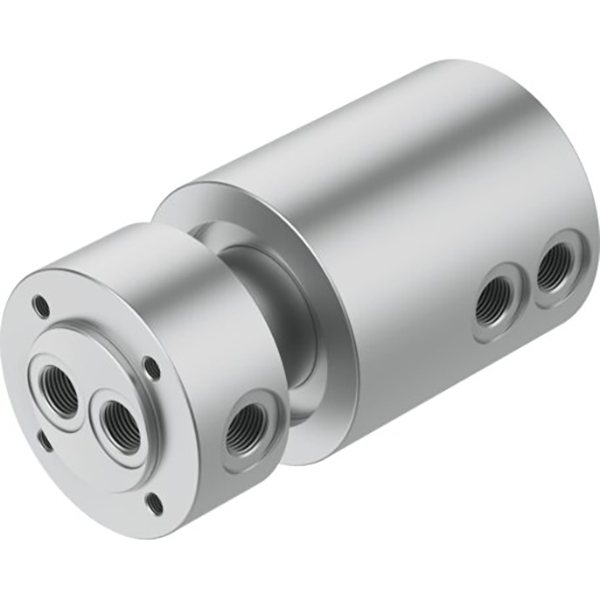

Пневматический поворотный шарнир серии GF

Пневматическое поворотное соединение серии SOLIH GF, вращающееся на 360° воздушное поворотное соединение для автоматизации. Одно- и многоходовые версии, вакуумное/положительное двойное использование, 0,095–1,0 МПа, макс. 300 об/мин, прецизионное уплотнение подшипника с низким крутящим моментом, корпус из алюминиевого сплава. Порты M5-G1/2, совместимые с фитингами в одно касание. Идеально подходит для поворотных столов, индексирующих пластин, соединений роботов, вращающихся приспособлений и многоконтурного поворотного пневматического управления.

Отправить запрос

Описание продукта

Пневматический поворотный шарнир серии GF | SOLIH Одно- и Многоходовой Воздушный Ротационный Союз

Бренд: SOLH от Richge Technology | Вращающийся на 360° пневматический поворотный соединитель для автоматизации

1. Обзор продукта

Серия GF — это одноходовые и многоходовые пневматические поворотные соединения, предназначенные для непрерывной подачи сжатого воздуха от стационарного источника воздуха к поворотным столам, соединениям роботов и вращающимся приспособлениям. Он предотвращает запутывание шлангов, утечку и пересечение воздуха во время вращения, что идеально подходит для автоматизированных ротационных пневматических контуров.

2. Основные технические характеристики (стандарт SOLH)

• Рабочая жидкость: Сжатый воздух, совместимый с вакуумом.

• Рабочее давление: -0,095～1,0 МПа, двойное использование для вакуума и положительного давления.

• Температура окружающей среды: -10～60℃

• Максимальная скорость вращения: 300 об/мин (стандартная версия)

• Уплотнительная структура: Прецизионный подшипник + износостойкое вращающееся уплотнение.

• Размеры портов: M5, G1/8, G1/4, G3/8, Г1/2

• Материал: Корпус из алюминиевого сплава, легкий и прочный.

3. Краткий справочник моделей и портов

Модель	Порт Резьба	Проход	Типичное применение
ГФ-М5	М5×0,8	Одиночный проход	Микропневматическая схема, небольшой поворотный стол
ГФ-1/8	G1/8	Одиночный проход	Маленькое приспособление, пневмозахват, подача воздуха
ГФ-1/4	Г1/4	Однопроходный/многоходовой	Общий поворотный стол, индексирующая пластина
ГФ-3/8	G3/8	Многопроходной	Средний поворотный механизм
ГФ-1/2	Г1/2	Многопроходной	Роторная подача воздуха с большим расходом

4. Ключевые особенности продукта

• Свободное вращение на 360° без запутывания воздушного шланга.

• Низкий крутящий момент, плавное вращение без увеличения нагрузки на двигатель.

• Надежное уплотнение, защита от утечек и проникновение воздуха при длительном вращении.

• Прямое соединение с помощью фитингов в одно касание для легкой установки

• Двойная функция для вакуума и положительного давления

• Доступен многоходовой режим для синхронного управления несколькими цилиндрами.

5. Типичные сценарии применения

• Поворотные рабочие столы, индексирующие пластины, поворотные цилиндры

• Соединения роботов, манипуляторы, вращающиеся приспособления и приспособления

• Упаковочные машины, трафаретные принтеры, пневмосистемы с поворотными воротами

• Оборудование с многоконтурным одновременным поворотным управлением
