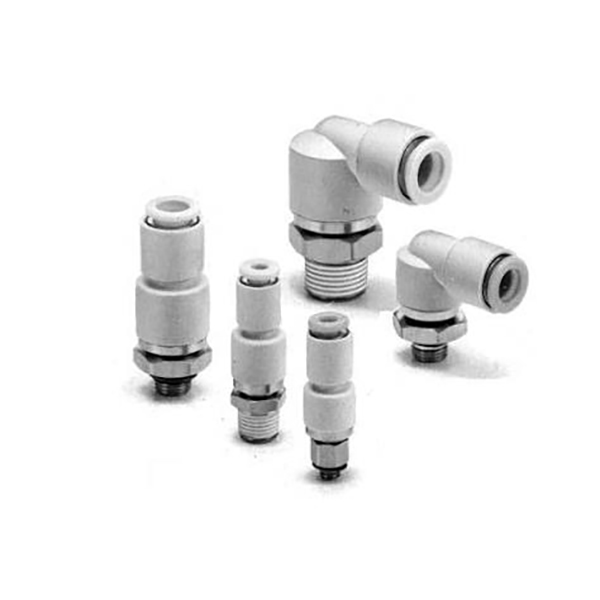

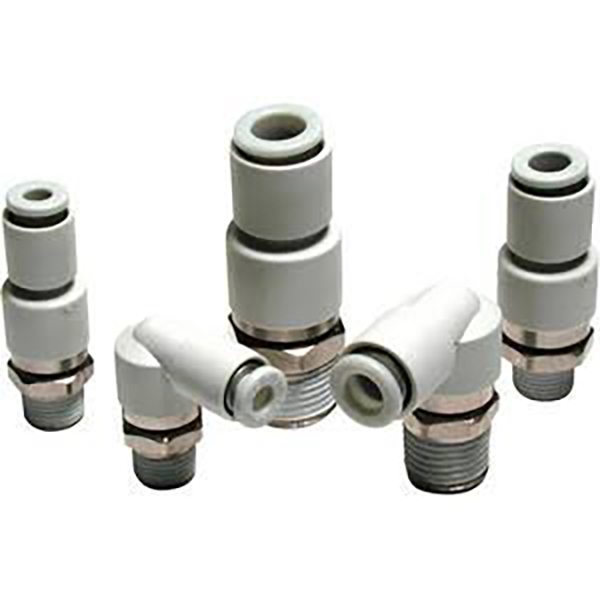

Поворотно-поворотные вставные фитинги серии KS / KX

Поворотно-поворотные вставные фитинги серии SOLH КС/КХ

Бренд: SOLH от Richge Technology | Вращающееся на 360° пневматическое поворотное соединение

1. Обзор продукта

  Серия KS / KX представляет собой поворотно-поворотные вставные фитинги, предназначенные для непрерывного вращения на 360° и колебательных операций, таких как роботизированные манипуляторы, поворотные столы и качающиеся концы цилиндров. Они предотвращают запутывание, перекручивание или разрывание воздушных трубок во время движения.

     • КС = стандартный поворотный тип (один шарикоподшипник)

     • КХ = высокоскоростное поворотное устройство (двойные шарикоподшипники)

2. Основная разница: KS против КХ

     • Стандартный тип КС: Одиночный шарикоподшипник, низкий крутящий момент. Максимальная скорость: 500 об/мин (φ4/φ6), 400 об/мин (φ8), 300 об/мин (φ10), 250 об/мин (φ12). Подходит для средне-низких скоростей колебаний и прерывистого вращения.

     • Высокоскоростной тип КХ: Двойные шарикоподшипники, сверхнизкий крутящий момент, более плавное вращение. Максимальная скорость: 1500 об/мин (φ4/φ6), 1200 об/мин (φ8), 1000 об/мин (φ10/φ12). Подходит для непрерывного высокоскоростного вращения и частых колебаний.

3. Основные функции

     • ✅ Свободное вращение на 360°: Встроенный подшипниковый узел исключает завязывание и перекручивание трубок на вращающихся концах.

     • ✅ Низкий вращательный момент: Всего 0,006～0,022 Н·м при 0,5 МПа, минимальная дополнительная нагрузка на оси движения.

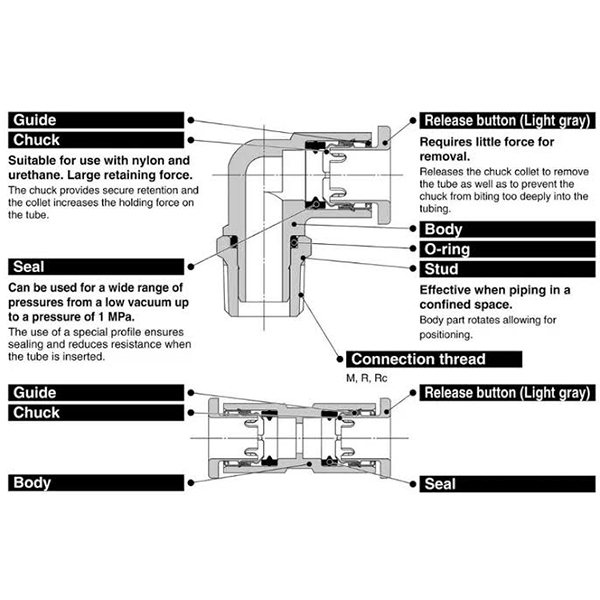

     • ✅ Внутренняя структура, предотвращающая вращение: Предотвращает прокручивание трубки вместе с фитингом и продлевает срок службы трубки.

     • ✅ Конструкция без меди: Химическое никелирование, применимо в средах с ограниченным содержанием меди (полупроводниковая, пищевая промышленность, медицина).

     • ✅ Подключение по нажатию: Совместим с трубками из полиуретана, нейлона и мягкого нейлона диаметром 4/6/8/10/12. Автоматическая блокировка при вставке, пресс-хомутик для быстрого освобождения.

     • ✅ Совместимость с вакуумом: −100 кПа ~ 1,0 МПа (не рекомендуется для поддержания критического вакуума из-за незначительной внутренней утечки).

     • ✅ Герметик с предварительным покрытием резьбы (суффикс S): Стандартный вариант; при установке не требуется лента из ПТФЭ.

4. Именование моделей и примеры

  Стандартная серия КС

     • КСH06-02S: Прямой (H), трубка φ6, резьба R1/4, предварительно нанесенный герметик (S)

     • КСL08-01S: Колено (L), трубка φ8, резьба R1/8, предварительно нанесенный герметик (S)

  Высокоскоростная серия КХ

     • КХH04-M5: Прямая (H), трубка φ4, метрическая резьба M5×0,8.

     • КХL10-03S: Колено (L), трубка φ10, резьба R3/8, предварительно нанесенный герметик (S)

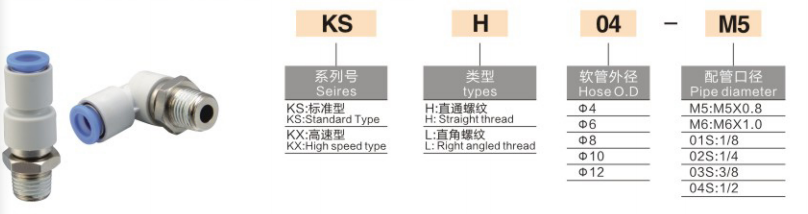

  Правило именования

5. Технические характеристики

Общие параметры

Крутящий момент при 0,5 МПа (Н·м)

Максимальная скорость вращения (об/мин)

6. Сценарии применения

     1. Запястье/сустав робота: предотвращайте запутывание трубок на вращающихся концевых эффекторах робота.

     2. Поворотные индексные столы: непрерывная подача воздуха на 360° для высокоскоростных поворотных столов.

     3. Осциллирующие концы цилиндров: кулисный и перекидной механизмы для снятия напряжения скручивания на воздухопроводах.

     4. Общая автоматизация: Пневматические агрегаты с частыми колебаниями и прерывистым вращением.

7. KS/KX против обычных вставных фитингов KQ

8. Руководство по выбору

     • Низкоскоростные колебания (≤500 об/мин) →КС, лучшее соотношение цены и качества

     • Непрерывное высокоскоростное вращение (>500 об/мин) →КХ, двойной подшипник для увеличения срока службы

     • Среды, не содержащие медь и чувствительные к вакууму → отдайте предпочтение КС/КХ
