Быстроразъемный обратный клапан серии AKH / AKB

Быстроразъемный обратный клапан серии SOLH AKH / AKB (муфтового типа)

Бренд: SOLH от Richge Technology | Встроенный одноходовой клапан + вставной фитинг

1. Обзор продукта

  Серия AKH/AKB представляет собой интегрированный компонент, объединяющийобратный клапан + быстросъемный фитинг, предназначенный для предотвращения обратного потока, поддержания давления и отключения вакуума в пневмосистемах. Компактный размер, быстрая установка и сверхнизкое давление открытия.

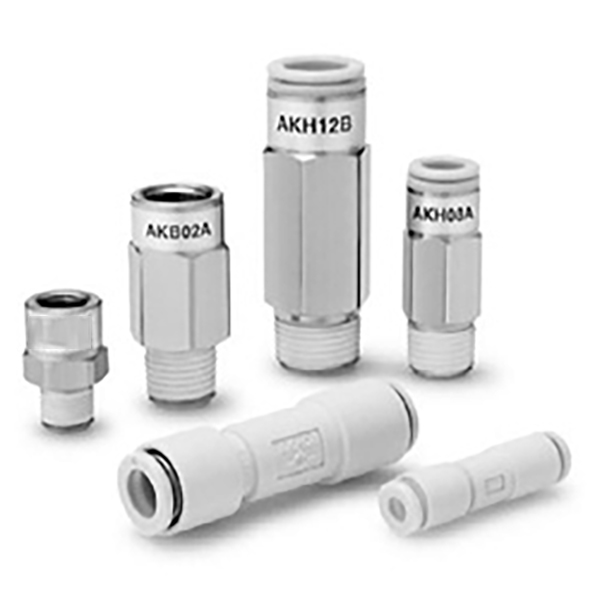

  Основная разница между AKH и АКБ

   АКХ: Двойной вставной порт с прямым рукавом, обе стороны для воздушных трубок (Φ4 ~ Φ12).

   АКБ: Одна наружная резьба + одна внутренняя резьба, втулка, для предотвращения обратного потока между резьбовыми отверстиями.

• АКБ‑A: Направление потока → Наружная резьба → Внутренняя резьба

• АКБ‑B: Направление потока → Внутренняя резьба → Наружная резьба

2. Основные функции

  1. Сверхнизкое давление срабатывания:0,005 МПа (5 кПа), подходит для вакуумных систем (-100 кПа ~ 1 МПа)

  2. Высокая скорость потока: большая эффективная площадь поперечного сечения при низком гидравлическом сопротивлении.

  3. Быстросъемный фитинг push-in: совместим с трубкой из ПУ/ПА/нейлона/мягкого нейлона; слышен щелчок, когда трубка зафиксируется на месте

     • Материал: Корпус клапана ПБТ/цинковый сплав; фитинг из никелированной латуни; захватные губки из нержавеющей стали SUS304

     • Максимальное рабочее давление: 1,5 МПа.

     • Рабочая температура: -5℃ ~ +60℃ (без обледенения)

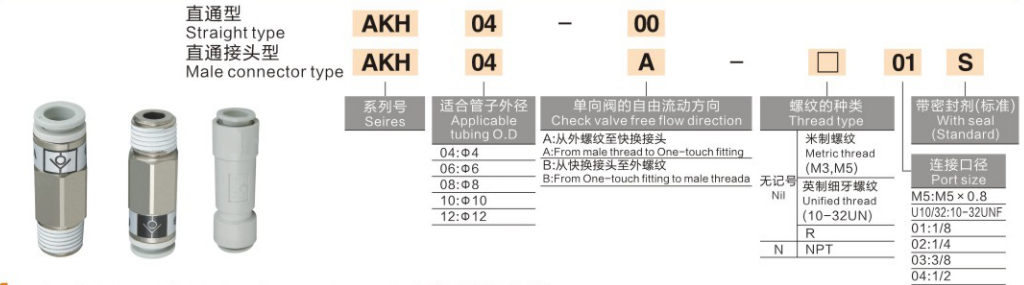

3. Определение кода модели и примеры

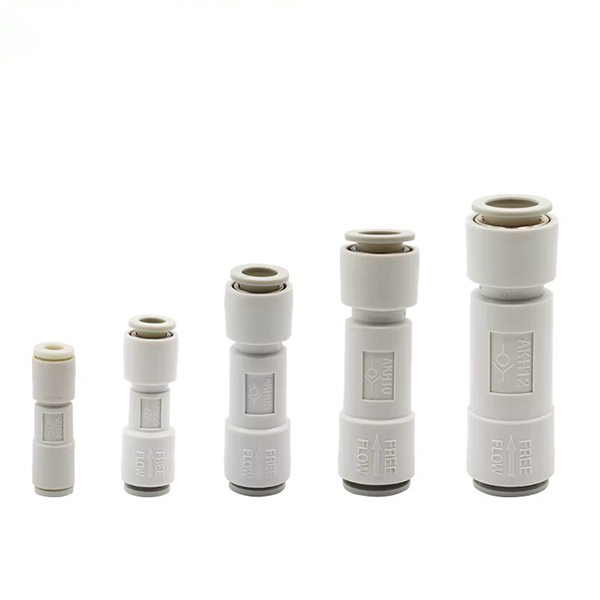

 1. AKH (двойной вставной тип)

      • АКХ06‑00: серия AKH, трубка Φ6, двойные вставные отверстия (-00 = без резьбы)

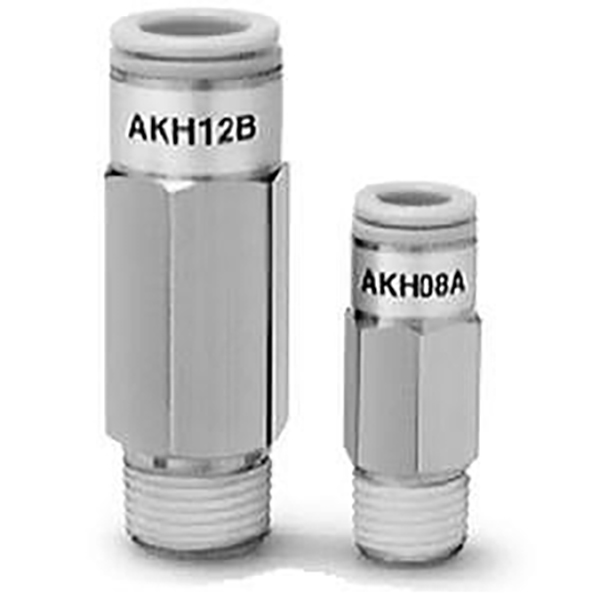

      • АКХ08A‑02S: серия AKH, трубка Φ8, наружная резьба R1/4, предварительно нанесенный герметик для резьбы S.

  2. АКБ (тип втулки с резьбой)

     • АКБ02А‑02С: серия AKB, резьба R1/4, направление потока типа A (наружная → внутренняя резьба), предварительное покрытие герметиком S

4. Стандартные характеристики

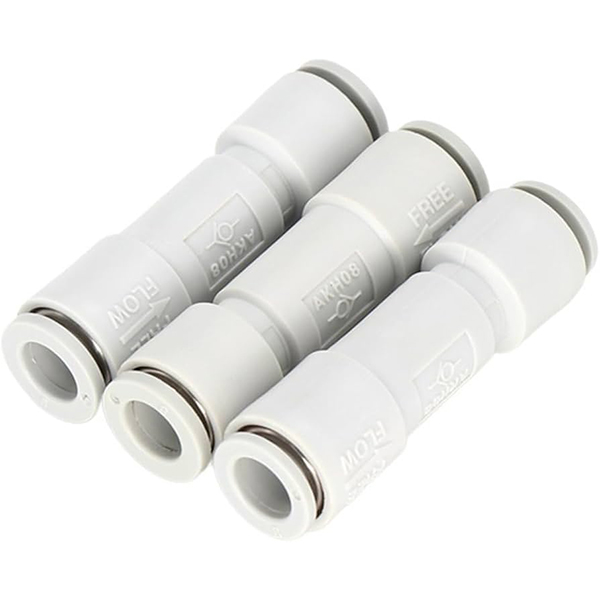

 1. AKH – двойной вставной обратный клапан

  2. AKB – Обратный клапан с резьбовой втулкой

5. Типичные применения

     • Удержание давления в цилиндре: предотвращает опускание или смещение груза.

     •. Вакуумный контур: Избегайте утечек вакуума (идеально подходит для низкого давления открытия)

     •. Блокировка двойного насоса: защищает насос низкого давления от обратного потока высокого давления.

     • Противоток ответвленного контура: независимое удержание давления для нескольких приводов

6. Сравнение с другими обратными клапанами

     • АКХ / AKB: встроенная конструкция с быстроразъемным соединением/муфтой, компактный и быстрый монтаж, прямое подключение трубок.

     • AK2000 / AK4000: Трубный тип с резьбой, более высокая пропускная способность, без вставных отверстий.

     • AKP: со сбросом остаточного давления, предназначен для предохранительных пневматических контуров.
