Многоходовой редукционный фитинг серии KQ2X / KQ2XD

SOLH Серия KQ2X / KQ2XD Переходник Y и многоходовой вставной фитинг | Эквивалентный пневматический разветвитель SMC

Бренд: SOLH от Richge Technology | Сменный Y-образный переходник SMC KQ2X / KQ2XD и 4-позиционный вставной разветвитель

1. Обзор продукта

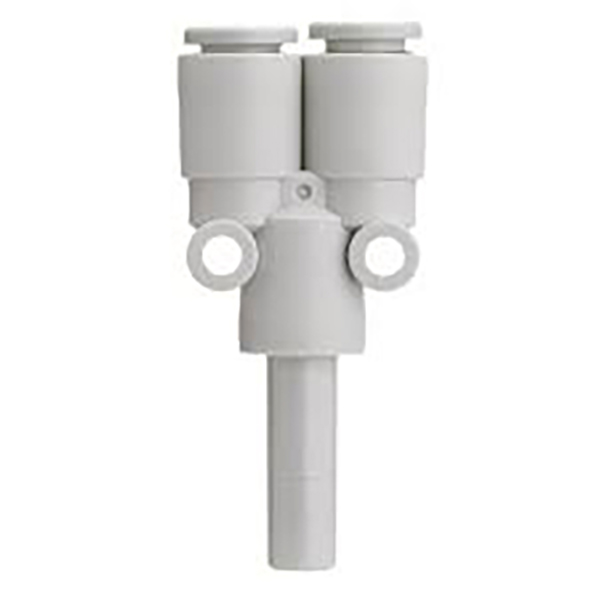

Серия KQ2X: Редукционный разветвитель Y-образного типа, 1 вход 2 выхода

     KQ2X — это Y-образный переходник 1:2, вставной фитинг. Порт ② представляет собой порт с одним штоком; Порт ① состоит из двух одинаковых вставных портов. Он делит один входящий поток воздуха на два выхода одинакового диаметра с разными размерами впускных и выпускных трубок, обеспечивая уменьшение и разветвление трубопровода для пневматических цепей и распределения вакуумных линий.

     Материал: Корпус из пластика PBT, уплотнительные кольца из NBR. Совместим с пневматическими трубками ПУ/ПА. Быстрая сборка нажатием кнопки, лента из ПТФЭ не требуется.

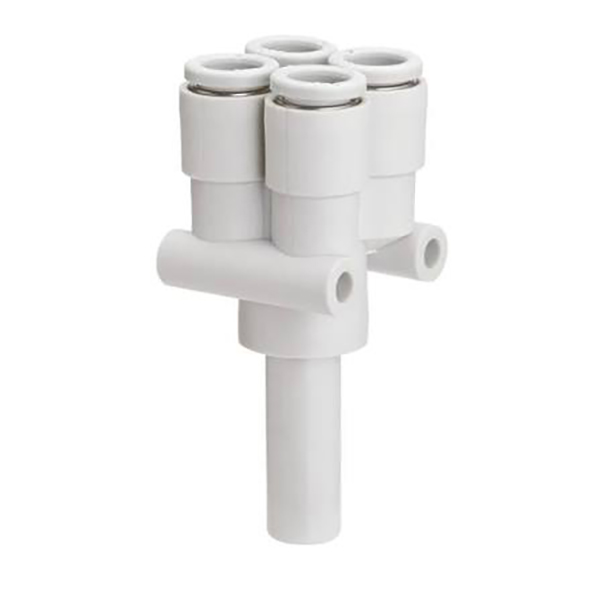

Серия KQ2XD: 4-полосный разветвитель крестового типа, 1 вход 4 выхода

     KQ2XD — это многопортовый вставной фитинг с переходом от 1 до 4. Порт ② представляет собой порт с одним штоком; Порт ① имеет четыре одинаковых вставных порта. Он разделяет один источник воздуха на четыре ветви одинакового диаметра с уменьшенной конструкцией и экономией монтажного пространства. Идеально подходит для миниатюрного вакуумного или пневматического распределения с несколькими станциями.

Материал такой же, как у KQ2X: корпус из ПБТ + уплотнения из НБР, вставная конструкция, совместима с воздушными трубками из полиуретана и нейлона.

2. Пояснение кода модели

Серия KQ2X

  Формат: KQ2XXX-XX
     Первые две цифры: внешний диаметр трубки двух ответвлений (Порт ①).
     Последние две цифры: внешний диаметр штока главного впускного порта (порт ②).
     Пример: KQ2X04-06 → Порт ①: два вставных порта × 4; Порт ②: шток Φ6

Серия KQ2XD

   Формат: KQ2XDXX-XX
     Первые две цифры: внешний диаметр трубки четырех ответвлений (Порт ①).
     Последние две цифры: внешний диаметр штока главного впускного порта (порт ②).
     Пример: KQ2XD04-06 → Четыре порта × Φ4 в порту ①; Порт ②: шток Φ6

3. Основные технические характеристики и руководство по установке.

Инструкции по установке

     • Разрежьте трубку прямо и вертикально, полностью вставьте ее в фитинг до упора.

     • Чтобы снять трубку: сначала нажмите разблокирующее кольцо, затем вытащите трубку.

Руководство по дифференциации

     • КК2Х: 1 вход, 2 выхода (двухходовой сплиттер Y-типа)

     • KQ2XD: 1 вход, 4 выхода (перекрестный четырехходовой сплиттер)

Сценарии применения

     • Распределение вакуумного контура для нескольких присосок в автоматизации

     • Пневматическое отделение для небольших приспособлений, 3C и упаковочного оборудования

     • Компактный коллектор для многостанционных миниатюрных вакуумных модулей

     • Роботизированное разделение воздухопроводов концевого эффектора с уменьшенной занимаемой площадью
