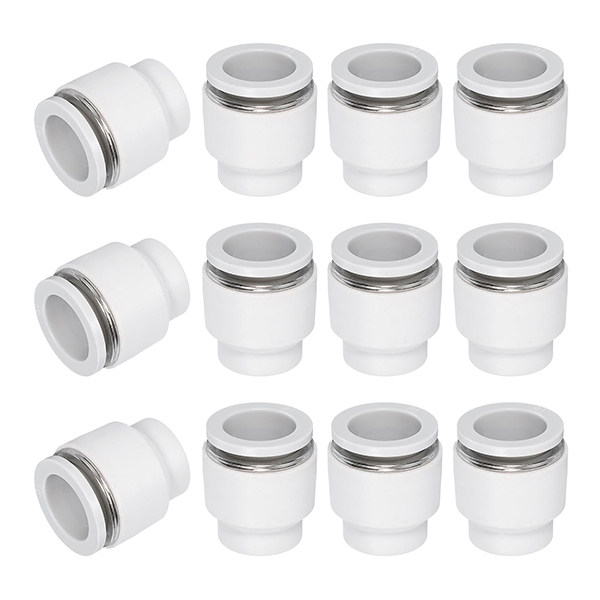

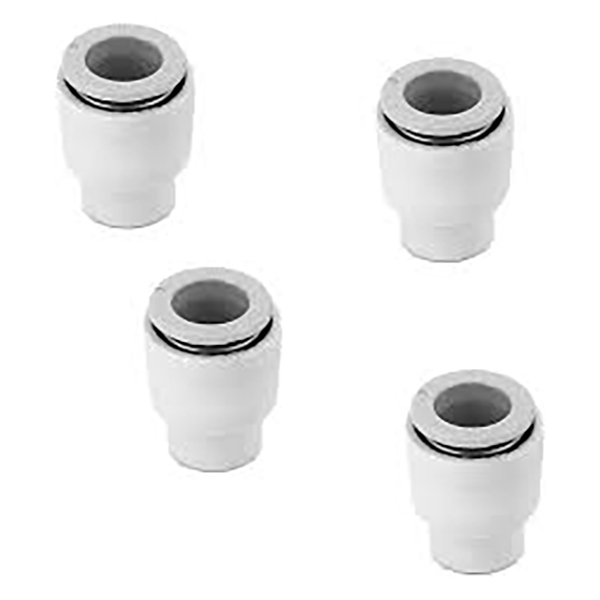

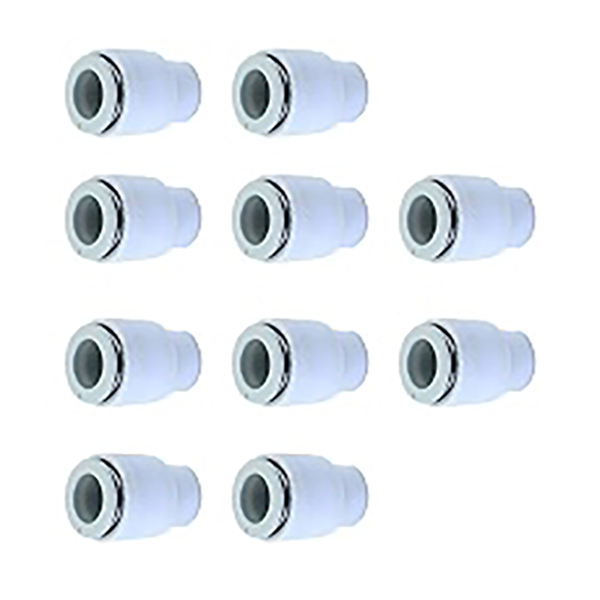

KQ2C Пластиковая торцевая крышка с внутренней резьбой Push Fit

Крышка Push-In серии SOLH KQ2C | Пневматическая заглушка для фитингов One-Touch KQ2

Бренд: SOLH от Richge Technology | SMC KQ2C Эквивалент вставной трубной заглушки для фитингов серии KQ2

1. Обзор продукта

     KQ2C — это специальная вставная крышка (заглушка), подходящая для пневматических фитингов серии SOLH KQ2. Он предназначен для временной герметизации неиспользуемых вставных отверстий для воздушных трубок с целью быстрого закрытия воздушных контуров и является важным аксессуаром для ввода в эксплуатацию пневматической системы и обслуживания резервных отверстий.

2. Правило наименования кода модели

  Формат: KQ2C□□
     KQ2: Серия фитингов SMC 2-го поколения, работающая в одно касание.
     C: Крышка, вставная заглушка трубки.
     □□: Внешний диаметр подобранной трубы (мм)
  Примеры:
     KQ2C04: Подходит для вставного порта диаметром 4 мм.
     KQ2C06: Подходит для вставного порта Φ6 мм (самый популярный размер)
     KQ2C08: Подходит для вставного порта диаметром 8 мм.

3. Структура и основные функции

3.1 Структурное проектирование

      Цилиндрическая вставная конструкция с воздушной трубкой, соответствующей профилю, вставляется непосредственно в порты одним касанием

      Принцип уплотнения: сожмите внутреннее уплотнение из NBR внутри фитинга после вставки, чтобы обеспечить надежное уплотнение, дополнительные инструменты не требуются.

      Конструкция с защитой от падения: после вставки прочно фиксируется губками из нержавеющей стали внутри вставного порта. Нажмите на фиксатор на фитинге, чтобы легко снять крышку.

3.2 Ключевые преимущества

     • Подключи и работай: Установка без инструментов, вставка непосредственно в порт уплотнения, быстрая сборка и разборка.

     • Полная совместимость: Работает со всеми портами One-Touch серии KQ2, включая типы T/L/U/E/UD/UT/VD/VT.

     • Надежная работа: Рассчитан на полное рабочее давление системы, поддерживает вакуум до -100 кПа с нулевым риском утечки.

     • Компактный размер: экономит занимаемую площадь, идеально подходит для шкафов управления и ограниченного внутреннего машинного пространства.

     • Прочный материал: Корпус из конструкционного пластика PBT + уплотнительное кольцо из NBR, ударопрочный и коррозионностойкий для длительного срока службы.

4. Список стандартных моделей

5. Общие технические характеристики

6. Сценарии применения

     • Герметизация зарезервированных портов при вводе в эксплуатацию: закройте неиспользуемые вставные порты во время ввода машины в эксплуатацию, чтобы предотвратить утечку воздуха; подсоедините трубки после завершения теста

     • Закрытие запасных портов: Загерметизируйте запасные порты на клапанных островах и фитингах манифольда (KQ2UD/KQ2UT), чтобы предотвратить попадание пыли и случайную утечку воздуха.

     • Герметизация временно отключенного контура: запечатайте порты временно отключенных контуров цилиндров во время технического обслуживания оборудования, не затрагивая другие рабочие контуры.

     • Защита от утечек в вакуумном контуре: закройте неиспользуемые порты присосок на вакуумном оборудовании для поддержания стабильного уровня вакуума.

7. Примечания по использованию

     •Проверка совместимости: строго выбирайте крышку, соответствующую размеру порта. Порт Φ6 принимает только KQ2C06; несоответствие размера приводит к повреждению уплотнения или неудачной установке.

     •Полная вставка: полностью вставьте крышку в порт до тех пор, пока не услышите щелчок, подтверждающий, что губки зафиксированы для надежного уплотнения.

     •Способ снятия: Нажмите на фиксатор фитинга, потянув крышку наружу. Не тяните сильно, чтобы не повредить внутренние бранши.

     • Пределы рабочих условий: Не подходит для агрессивных газов, высокотемпературного пара и других специальных сред, только для стандартных пневматических и вакуумных применений.

     • Техническое обслуживание и замена: Замените крышку, если уплотнительное кольцо изношено или повреждено, чтобы избежать утечки воздуха, вызванной нарушением уплотнения.

8. Сравнение: вставная крышка KQ2C и резьбовая заглушка.
