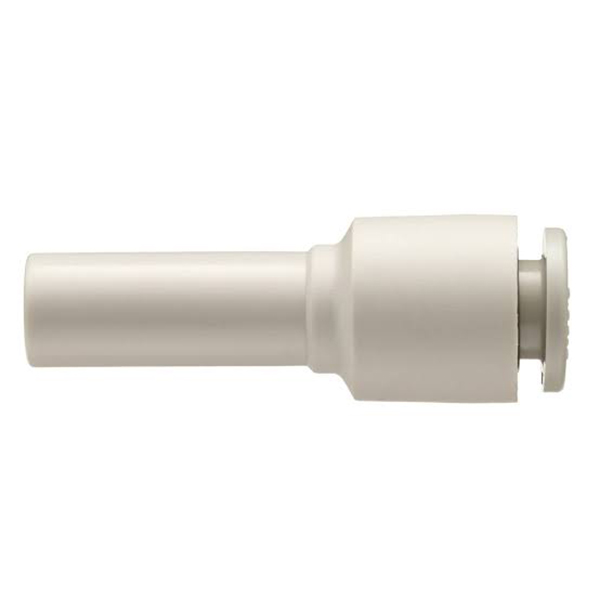

Бренд: SOLH от Richge Technology | SMC KQ2R Эквивалентный переходной прямой пневматический фитинг в одно касание
KQ2R — это переходной прямой вставной фитинг серии KQ2, также известный как муфта для труб различного диаметра. Он специально разработан для линейного соединения двух воздушных трубок с разными внешними диаметрами и является одним из наиболее часто используемых переходников в пневматических системах.
Пример модели: KQ2R06-08
KQ2: Серия фитингов SMC 2-го поколения, работающая в одно касание.
R: Редуктор, уменьшающий прямую структуру.
06: Внешний диаметр трубки порта ① (мм, Φ6 мм)
08: Внешний диаметр трубки порта ② (мм, Φ8 мм)
Конструктивные особенности
• На обоих концах используются стандартные порты KQ2 для быстрого доступа в одно касание; один конец для трубки с малым наружным диаметром, а другой для трубки с большим наружным диаметром с прямым внутренним каналом потока, обеспечивающим линейное соединение для трубок различного диаметра.
• Плавный конический переход внутри канала, меньший перепад давления по сравнению с разъемным узлом (прямой фитинг + отдельный переходник). Идеально подходит для чувствительных к расходу и перепаду давления пневматических цепей.
|
Сегмент кода |
Описание |
|
KQ2R |
Код серии: Редукционный прямой вставной фитинг |
|
Первые две цифры |
Внешний диаметр трубки порта ① (мм) |
|
Последние две цифры |
Внешний диаметр трубки порта ② (мм) |
|

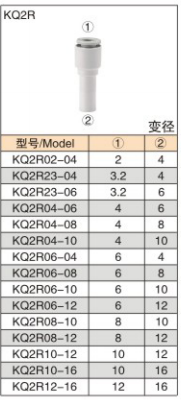

Модель |
Порт ① Внешний диаметр трубки (мм) |
Порт ② Внешний диаметр трубки (мм) |
Типичное применение |
|
KQ2R02-04 |
Φ2 |
Φ4 |
Микрооборудование, трубное соединение от 2 до 4 |
|
KQ2R04-06 |
Φ4 |
Φ6 |
Контур малого цилиндра, трубное соединение от 4 до 6 |
|
KQ2R06-08 |
Φ6 |
Φ8 |
Стандартная схема электромагнитного клапана, от 6 до 8 (самая популярная) |
|
KQ2R08-10 |
Φ8 |
Φ10 |
Контур с высоким расходом, трубное соединение от 8 до 10 |
|
KQ2R10-12 |
Φ10 |
Φ12 |
Главный контур подачи воздуха, трубное соединение от 10 до 12 |
|
KQ2R12-16 |
Φ12 |
Φ16 |
Основная магистральная линия большого расхода, трубное соединение от 12 до 16 |
|
Элемент |
Параметр |
|
Применимая жидкость |
Сжатый воздух, вакуум, чистая вода (незамерзающая) |
|
Рабочее давление |
-100кПа (вакуум) ~ 1,0МПа |
|
Давление разрыва |
3,0 МПа при температуре окружающей среды 23 ℃ |
|
Рабочая температура |
-5℃ ~ +60℃; 0~40℃ для водной среды |
|
Совместимые трубки |
Трубка из ПУ, нейлоновая трубка, мягкая нейлоновая трубка, трубка из ФЭП/ПФА из ПТФЭ. |
|
Материал |
Корпус из ПБТ + захват из нержавеющей стали SUS304 + уплотнительное кольцо из нитрильного каучука NBR |
Правило выбора: выберите KQ2R для линейного соединения двух трубок с различным наружным диаметром, дополнительные комбинированные фитинги не требуются.
• Конец трубы должен быть обрезан ровно и без заусенцев. Вставьте трубку полностью до щелчка, чтобы избежать утечки воздуха.
• Для снятия: нажмите на фиксатор порта и потяните трубку наружу; не тяните грубой силой.
• Падение давления увеличивается с увеличением разницы диаметров. В условиях сильного потока отдавайте предпочтение моделям с небольшой разницей диаметров.
• Изменение диаметра трубки: преобразуйте основную трубку диаметром 8 в трубку диаметром 6 с помощью KQ2R06-08 для соответствия цилиндрам разных размеров без дополнительных адаптеров.
• Модернизация машины: соедините трубки Φ6 старого оборудования с трубками Φ8 новой машины для обеспечения совместимости, полная замена трубок не требуется.
• Подключение вакуумной цепи: пара вакуумных линий разного диаметра. Конструкция с низким уровнем утечек поддерживает стабильный уровень вакуума.
