Цанговый фитинг переборочного соединения серии KQ2E
Переборочное соединение SOLH KQ2E представляет собой пневматический фитинг для монтажа на панели, который можно заменить одним нажатием, и который можно заменить SMC KQ2E. Предназначен для пневмолиний, проходящих через панели оборудования, шкафы управления и перегородки чистых помещений. Он имеет три конструктивных варианта: стандартную перегородку с двумя трубками, компактную перегородку J mini и перегородку с внутренней резьбой к трубке. Оснащен контргайкой из никелированной латуни для надежной фиксации панели, низким перепадом давления, поддерживает системы сжатого воздуха и вакуума, совместим с трубками из полиуретана, нейлона и ПТФЭ для средств автоматизации.
SOLH KQ2E Переборочный фитинг серии KQ2E | Пневматический разъем для монтажа на панели
Бренд: SOLH от Richge Technology | SMC KQ2E Эквивалент переборочного соединения Пневматический фитинг в одно касание
1. Обзор продукта
KQ2E — это переборочный фитинг из серии фитингов One-Touch SOLH KQ2, полностью взаимозаменяемый с SMC KQ2E. Обычно называемый фитингом для переборки панели, он является стандартным компонентом для проникновения пневматической линии через панели оборудования и перегородки. Он соединяет внутренние и внешние воздушные контуры, поддерживает панельный монтаж клапанов и цилиндров, широко используется в шкафах управления, шкафах автоматизации и перегородках чистых помещений.
2. Правила именования моделей
Примеры разбивки модели: Стандартная двухтрубная перегородка: KQ2E06-00A. KQ2: Вставной фитинг второго поколения серии KQ2 (белый корпус) E: Соединение переборки, сквозная панель 06: Внешний диаметр трубки φ6 мм, оба конца имеют одинаковый размер вставки. 00: Двойные вставные порты (перегородка между трубками) A: Уплотнение NBR, тип прокладки для многократной сборки и разборки. Компактная небольшая перегородка: KQ2E04-00J Суффикс J: миниатюрная компактная версия, меньший размер для тонких панелей и миниатюрного оборудования. Внутренняя резьба к перегородке трубки: KQ2E06-02A 02: внутренняя коническая трубная резьба Rc14
Полное значение: вставной порт φ6 ↔ переборочный разъем с внутренней резьбой Rc1/4.
3. Три структурных типа

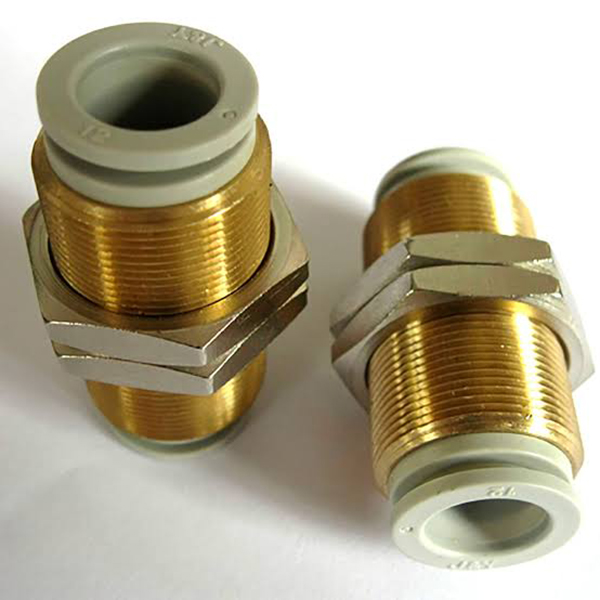

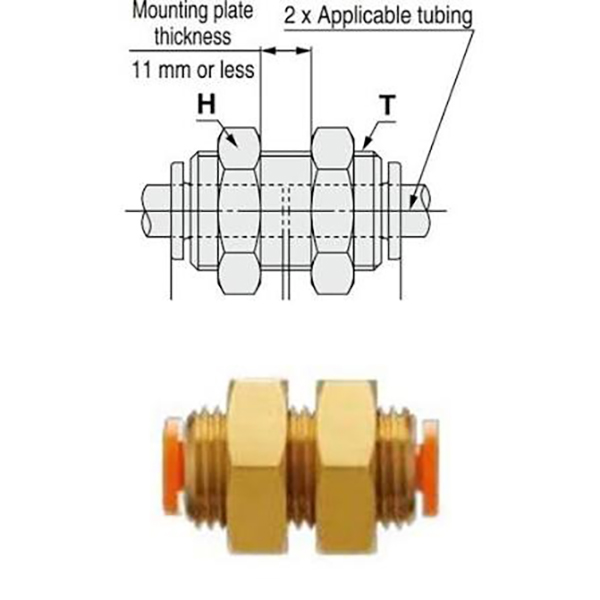

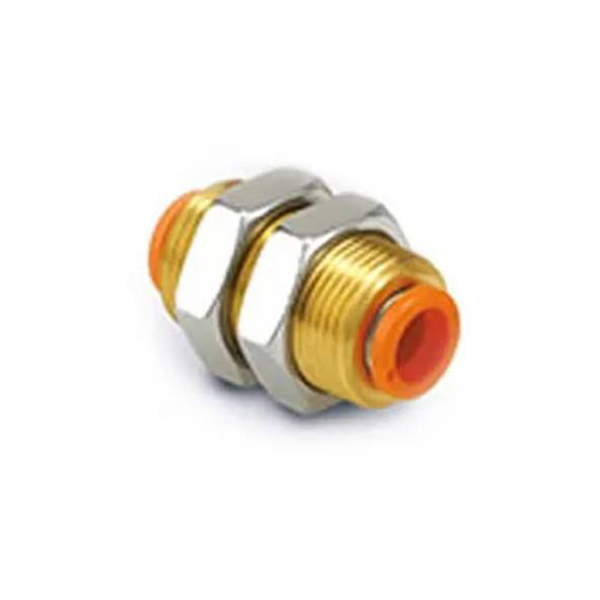

3.1 Стандартное двухтрубное переборочное соединение (KQ2EXX-00)
Особенности структуры:
•Вставные порты одинакового диаметра на обоих концах. Средняя часть с резьбой из никелированной латуни + контргайка, фиксируется после прохождения панели.
•Прямоточный канал без уменьшения диаметра или изменения направления, минимальный перепад давления
•Воздушные трубки с обеих сторон панели можно подключить напрямую без дополнительных адаптеров после установки.
3.2 Компактная мини-переборка с двумя трубками (KQ2EXX-00J)
Особенности структуры:
•Миниатюрный дизайн, оптимизированный для микрооборудования и тонких панелей, меньшая общая длина и меньший диаметр резьбы по сравнению со стандартной версией.
•Подходит для тонких панелей и ограниченного пространства для установки, а также для сценариев с плотной проводкой.
•Те же параметры производительности, что и у стандартной модели, только уменьшен физический размер.
Модель
Внешний диаметр трубки ΦD (мм)
Типичное применение
KQ2E02-00J
2
Ультрамини-цилиндр/перегородка датчика
KQ2E23-00J
3.2
Плотная проводка для микроустройств
KQ2E04-00J
4
Компактная панель для небольшого оборудования
KQ2E06-00J
6
Тонкий шкаф управления/панель оборудования

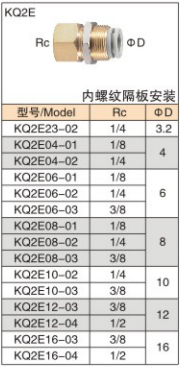

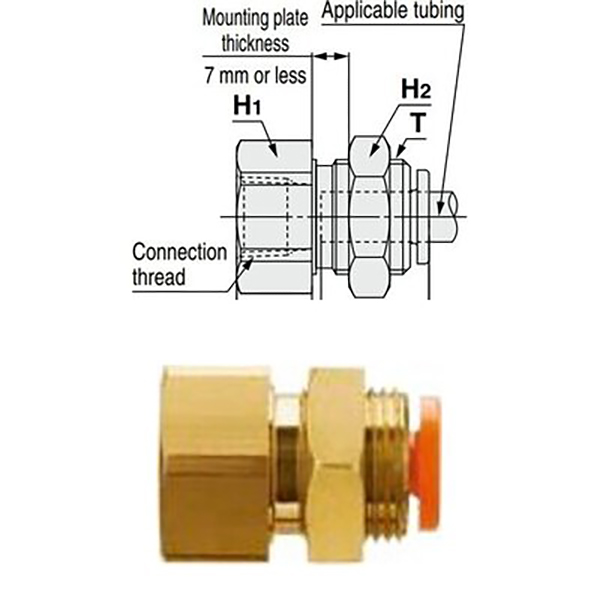

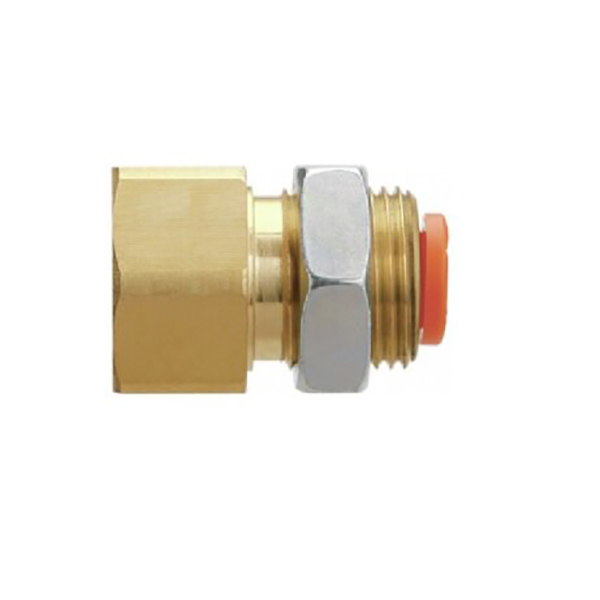

3.3 Соединение внутренней резьбы с перегородкой трубки (KQ2EXX-YY)
Особенности структуры:
•На одном конце внутренняя резьба Rc (подсоедините электромагнитный клапан, цилиндр, клапанный блок внутри панели), на другом конце вставное отверстие для внешних трубок.
•Поставляется с резьбовой частью и контргайкой для проникновения в панель и ее фиксации. Выполните установку: клапан с внутренней резьбой + наружная воздушная трубка.
•Резьбовой порт напрямую соединяется со стандартными резьбовыми клапанами; только вставной порт открыт снаружи панели для аккуратного подключения и защиты от неправильной эксплуатации
Модель
Rc внутренняя резьба
Внешний диаметр трубки ΦD (мм)
Типичное применение
KQ2E04-01
Рк1/8
4
Крепление на панели небольшого электромагнитного клапана
KQ2E06-01
Рк1/8
6
Стандартное крепление на панели электромагнитного клапана (самое популярное)
KQ2E06-02
Рк1/4
6
Цепь панели цилиндра среднего давления
KQ2E08-02
Рк1/4
8
Схема панели цилиндра с высоким расходом
KQ2E10-03
Пк3/8
10
Цепь панели цилиндра высокого давления
KQ2E12-04
Рк1/2
12
Крепление на панели основного клапана источника воздуха
4. Общие технические характеристики (вся серия)
Элемент
Параметр
Применимая жидкость
Сжатый воздух, вакуум, чистая вода (незамерзающая)
Рабочее давление
-100кПа (вакуум) ~ 1,0МПа
Давление разрыва
3,0 МПа при 23 ℃
Температурный диапазон
-5℃ ~ +60℃ (вода: 0~40℃)
Совместимые трубки
Трубка из ПУ, нейлоновая трубка, мягкая нейлоновая трубка, трубка из ФЭП/ПФА из ПТФЭ.
Материалы
Вставной корпус: белый инженерный пластик ПБТ, устойчивый к ударам и коррозии. Челюсть: нержавеющая сталь SUS304, защита от отрыва. Уплотнение: нитриловый каучук NBR, маслостойкий и устойчивый к старению, надежное вакуумное уплотнение. Стопорная гайка резьбы: никелированная латунь, устойчивая к коррозии, противозадирная при сборке.
5. Рекомендации по выбору и установке
Руководство по выбору
•Воздушная трубка через шкаф управления/панель оборудования, трубки с обеих сторон → KQ2EXX-00
•Соленоид/цилиндр установлен внутри панели, трубка снаружи → KQ2EXX-YY
•Миниатюрное оборудование / тонкая панель, ограниченное пространство → KQ2EXX-00J
Примечания по установке
1. Рекомендации по размеру отверстия в панели: •Трубка Φ4Φ6: рекомендуемый диаметр отверстия Φ15 мм. •Трубка Φ8Φ10: рекомендуемый диаметр отверстия Φ20 мм. •Трубка Φ12Φ16: рекомендуемый диаметр отверстия Φ24 мм.
2. Предел толщины панели: стандартная версия ≤7 мм; компактная версия J ≤5 мм
3. Подготовка труб: обрежьте трубку ровно и без заусенцев. Вставьте полностью до слышимого щелчка, чтобы предотвратить утечку.
4. Крепление гайки: Закрепите, затянув поставляемую контргайку после прохождения через панель; Лента из ПТФЭ не требуется для типа A (встроенная прокладка).
5. Применение в вакууме: выберите тип A с уплотнением из NBR для стабильного удержания вакуума.
6. Сравнение с аналогичными моделями
Модель
Структура
Основная цель
Различия
KQ2E
Переборочный Союз
Проникновение в панель, переход воздушного контура между внутренним и внешним корпусом
Оснащен контргайкой для монтажа на панели.
KQ2H
Прямой союз
Линейное трубное соединение
Нет резьбовой части, невозможно закрепить через панель.
KQ2L
Колено 90°
Изменение направления под прямым углом
Не предназначен для установки в панель.
7. Типичные применения
•Перегородка шкафа управления: KQ2E06-00 выводит внутренние трубки из шкафа для подключения внешних цилиндров, аккуратная проводка.
•Монтаж на панели электромагнитного клапана: KQ2E06-01A для клапана внутри панели, снаружи открывается только вставной порт, аккуратный и защищенный от прикосновения.
•Проникновение перегородки чистого помещения: герметичное проникновение воздуховода между чистым помещением и оборудованием без нарушения чистоты окружающей среды.
•Плотная разводка для компактного оборудования: KQ2E04-00J для тонкой панели на небольшом оборудовании для экономии места при многоцепной компоновке.
