Бренд: SOLH от Richge Technology | SMC KQ2N Эквивалентный шток, прямой фитинг одним нажатием
KQ2N — прямой пневматический фитинг со штоком. Один конец имеет наружную резьбу или шток, другой конец подходит для воздушной трубки из ПУ/ПА. Это прямая замена фитингов в одно касание серии SMC KQ2N. Широко используется в пневматических схемах и вакуумных трубопроводах. Установка без инструментов: просто нажмите на фиксатор, чтобы быстро вставить или снять трубку.
Доступны четыре структурных типа:

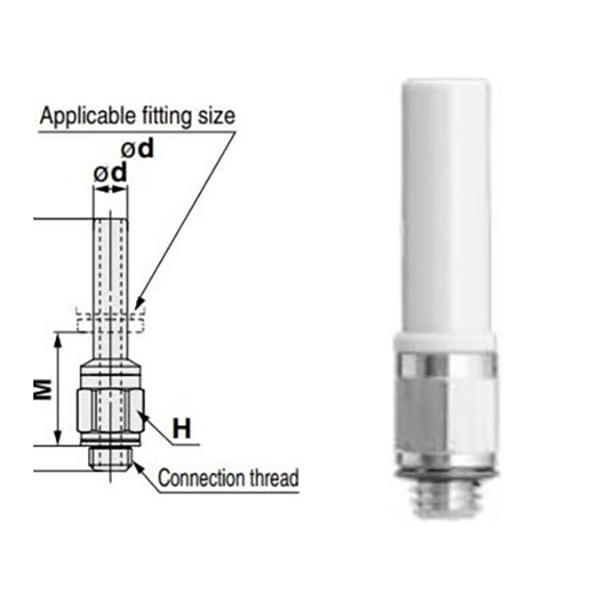

Тип штока с наружной резьбой (резьба M: M5)

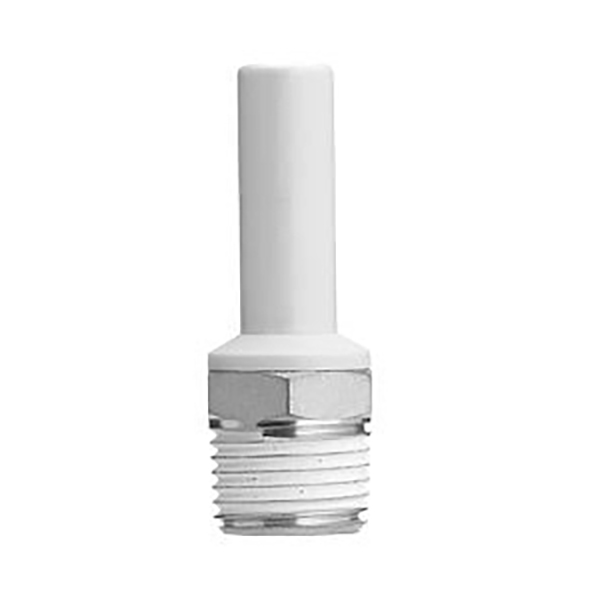

Тип штока с наружной резьбой (имперская коническая резьба R: 1/8,1/4,3/8)

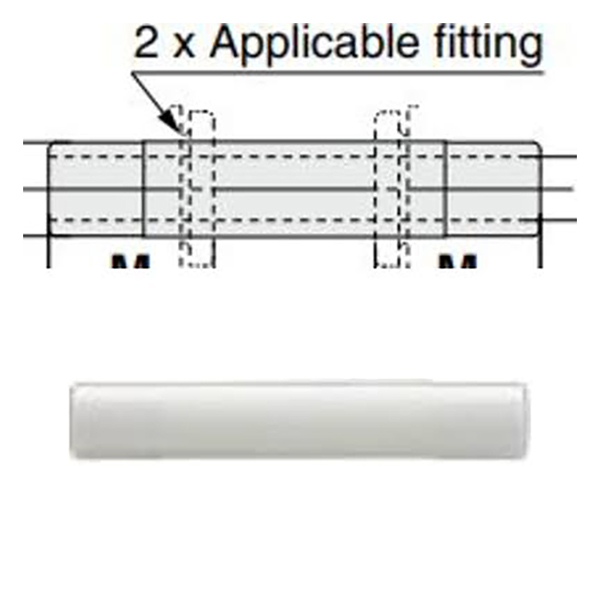

• Прямой шток одинакового диаметра (суффикс -99): оба конца имеют шток с одинаковым внешним диаметром.

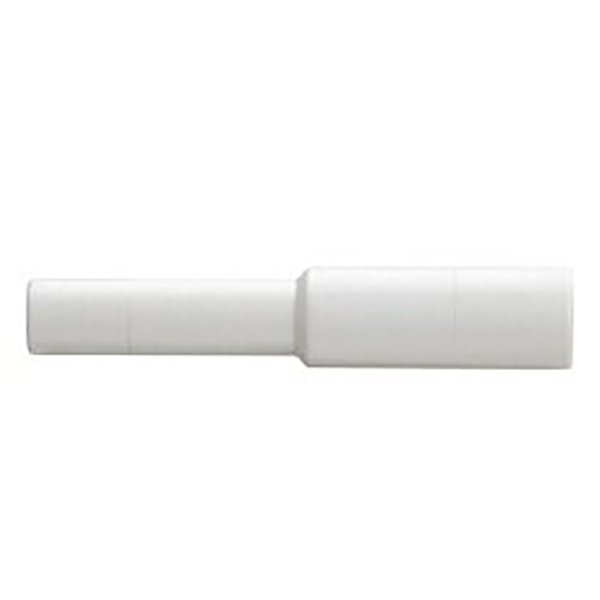

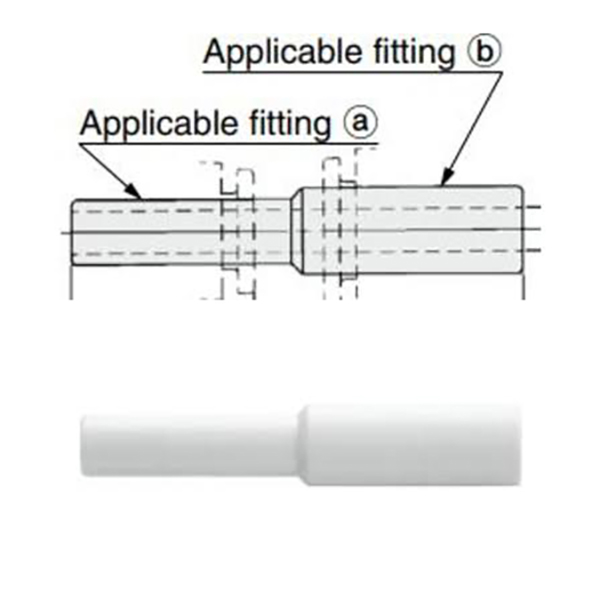

• Прямой фитинг редукционного штока: два штока с разными наружными диаметрами для перехода по размеру.
Пример: KQ2N04-М5
• KQ2N: Код серии, прямой фитинг штока.
• 04: Внешний диаметр трубки Φ4 мм со стороны вставки
• М5/01S/02S: спецификация наружной резьбы
• -99: Прямой фитинг штока одинакового диаметра.
• 04-06: Переходной фитинг штока, ①Φ4 → ②Φ6
|
Сегмент кода |
Описание |
|
KQ2N |
Код серии: Тип штока, прямой вставной фитинг |
|
06.04.08.10.12.16 |
Внешний диаметр трубки ΦD (мм) |
|
М5 |
Метрическая наружная резьба М5×0,8 |
|
01С/02С/03С |
Коническая резьба Imperial R: R1/8, R1/4, R3/8. |
|
-99 |
Прямой фитинг штока одинакового диаметра, оба конца имеют одинаковый внешний диаметр |
|
Двойные цифры, например 04-06. |
Переходной фитинг штока: ① впускной наружный диаметр, ② выпускной наружный диаметр |
|
Элемент |
Параметр |
|
Применимые трубки |
Полиуретановая трубка PU, нейлоновая трубка PA |
|
Рабочее давление |
0~1,0 МПа, совместим с вакуумным контуром отрицательного давления |
|
Рабочая температура |
0℃ ~ +60℃ |
|
Материал корпуса |
Пластиковый корпус; Резьбовая часть из никелированной латуни, устойчивая к коррозии. |
|
Герметичность |
Отличное уплотнение резьбы |
|
Способ подключения |
Вставной; пресс-релиз для отсоединения трубки |
4.1 Версия с метрической наружной резьбой M
|
Модель |
Нить |
Трубка ΦD |
|
KQ2N04-М5 |
М5×0,8 |
Φ4 |
|
KQ2N06-М5 |
М5×0,8 |
Φ6 |
4.2 Версия с британской конической наружной резьбой R
|
Модель |
Резьба R |
Трубка ΦD |
|
KQ2N04-01S |
Р1/8 |
Φ4 |
|
KQ2N06-01S |
Р1/8 |
Φ6 |
|
KQ2N06-02S |
Р1/4 |
Φ6 |
|
KQ2N08-02S |
Р1/4 |
Φ8 |
|
KQ2N08-03S |
Р3/8 |
Φ8 |
|
KQ2N10-03S |
Р3/8 |
Φ10 |
4.3 Прямой шток одинакового диаметра (серия -99)
|
Модель |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |
4.4 Уменьшение прямого фитинга штока
|
Модель |
① Внешний вид штока |
② Внешний диаметр штока |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Пластиковый корпус с резьбой из никелированной латуни для защиты от коррозии и надежного уплотнения резьбы.
• Совместим с воздушной трубкой из полиуретана PU и нейлоновой трубкой PA.
Номинальное рабочее давление 0~1,0 МПа, подходит для вакуумных контуров отрицательного давления.
• Диапазон рабочих температур: 0 ℃ ~ + 60 ℃
• Простая сборка: держите конец трубки гладким и вставляйте прямо; нажмите на переднюю разблокирующую втулку, чтобы вытащить трубку для разборки
Машины автоматизации, роботизированные руки, вакуумно-адсорбционные системы, пневматическая арматура, трубопроводы воздушных компрессоров. Прямая замена импортных фитингов серии SMC KQ2N.
