Низкопрофильный цилиндр направляющего стола SOLH MGF полностью взаимозаменяем с соответствующими аналогами SMC. Разработанный со встроенной концентрической направляющей втулкой большого диаметра, он устраняет ограничение направления традиционных цилиндров с двойным направляющим стержнем и обеспечивает равномерную защиту от отклонения на 360° при эксцентрических нагрузках. Его общая высота установки уменьшена на 15–20 % по сравнению с серией MGQ, что обеспечивает ультраплоскую компактную компоновку. Доступные размеры отверстий: φ40, φ63, φ100 мм со стандартным коротким ходом в диапазоне от 30 мм до 100 мм, оптимизированным для работы в тяжелых условиях с коротким ходом. Встроенные стопорные штифты обеспечивают чрезвычайно высокий допустимый крутящий момент до 409 Н·м для модели φ100, стабильный при эксцентрической силе со всех направлений без заклинивания или смещения, с максимальной точностью предотвращения вращения ±0,05°. Поддерживается двунаправленный монтаж сверху и снизу; Т-образные пазы на трех сторонах корпуса позволяют установить магнитный переключатель с четырех сторон. Оборудованы стандартные двухсторонние резиновые буферы и работа без масла и обслуживания. Версия с 10 префиксами и низким содержанием пыли отвечает строгим требованиям мастерских по производству полупроводников, 3C-электроники и медицинских мастерских. Примерно на 15% легче обычных конструкций, он широко используется для подъема заготовок, выброса зажимных приспособлений, индексации станции и перемещения тяжелых грузов на короткие расстояния, являясь идеальным компактным пневматическим приводом, требующим всенаправленной защиты от отклонения и высокого крутящего момента в ограниченном пространстве для установки.

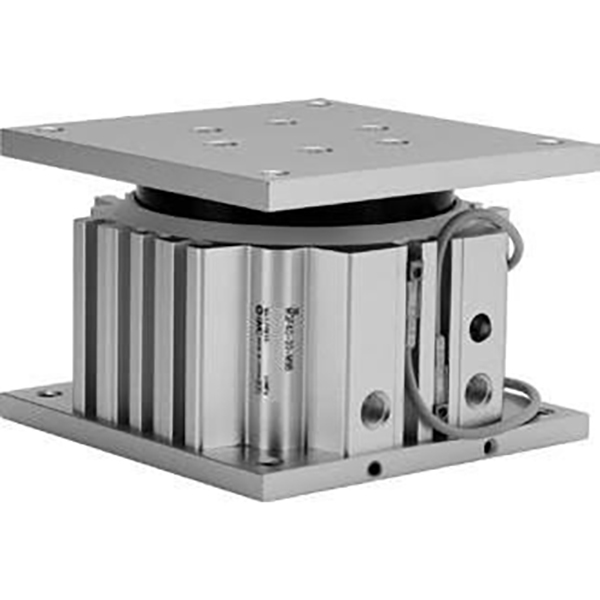

Цилиндр направляющего стола серии MGF | Низкопрофильный пневматический цилиндр с высоким сопротивлением отклонению
Бренд: SOLH от Richge Technology
Обзор продукта и основные структурные особенности
Серия SOLH MGF представляет собой низкопрофильный цилиндр направляющего стола с большой концентрической конструкцией направляющей втулки и равномерной на 360° грузоподъемностью, предотвращающей отклонение. Этот цилиндр, охватывающий размеры отверстий 40 мм, 63 мм и 100 мм со стандартным коротким ходом от 30 мм до 100 мм, имеет ультратонкую конструкцию малой высоты и поддерживает установку в двух направлениях сверху и снизу. Он обеспечивает превосходные характеристики антиэксцентричной нагрузки и высокоточную способность предотвращения вращения, идеально подходит для условий работы с тяжелыми нагрузками с коротким ходом, таких как подъем заготовок, точное позиционирование, поворот станции и тяжелое толкание, и служит предпочтительным пневматическим решением для компактного автоматизированного оборудования.
Ключевые структурные преимущества
•Сверхнизкий профиль и минимальная высота: Общая высота установки на 15–20 % ниже, чем у серии MGQ, что обеспечивает ультратонкий корпус, подходящий для очень компактной компоновки оборудования. Замена традиционной конструкции с двойным направляющим стержнем на концентрическую направляющую втулку большого диаметра снижает общий вес примерно на 15% и обеспечивает стабильную всенаправленную защиту от отклонения на 360° без чувствительности к направлению.
•Мощная антиэксцентричная нагрузка и высокая жесткость: Встроенная большая направляющая втулка и встроенная конструкция штифта, препятствующего вращению, обеспечивают цилиндру сверхбольшой допустимый крутящий момент, достигающий 409 Н·м для модели φ100 мм. Он стабильно выдерживает эксцентричную нагрузку в любом направлении на 360°, не прогибаясь и не заклинивая. Высокая точность предотвращения вращения обеспечивает стабильное многократное позиционирование: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).
•Гибкий монтаж и расположение трубопроводов: Применяется инновационная конструкция двунаправленного крепления сверху и снизу, обеспечивающая фиксированную установку как на верхней, так и на нижней поверхности для адаптации к горизонтальному подъему, вертикальному прессованию и многонаправленным рабочим сценариям. Оснащенный четырехсторонней Т-образной конструкцией (три доступные стороны, исключая поверхность трубопровода), магнитные переключатели могут быть установлены с четырех сторон для гибкого многопозиционного обнаружения хода.
•Прочная и не требующая особого ухода конструкция: Возвратно-поступательная конструкция двойного действия с двухсторонними резиновыми буферами эффективно снижает воздействие движения и рабочий шум, продлевая срок службы цилиндра и периферийного оборудования. Безмасляная и необслуживаемая конструкция обеспечивает работу в чистых средах и значительно снижает ежедневные затраты на техническое обслуживание.

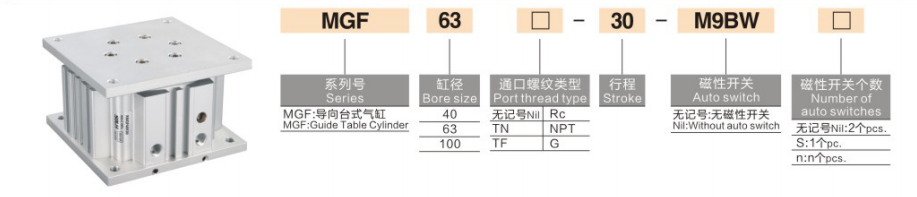

Полные правила именования моделей
Примеры моделей: MGF63-50-M9BW | 10-МГФ40-30-И59Б
Сегмент кода
Спецификация Значение
МГФ
Код серии: Низкопрофильный цилиндр направляющего стола
40/63/100
Размер отверстия (мм): опционально φ40/φ63/φ100
30/50/75/100
Стандартный ход (мм): 30/50/75/100
С/2С
Конфигурация магнитного переключателя: Нет маркировки = нет переключателя; S = 1 переключатель; 2S = 2 переключателя
M9BW / Y59B
Дополнительная модель магнитного переключателя для определения положения
10- (Префикс)
Серия Clean с низким содержанием пыли, подходит для рабочих сред с высокой чистотой.
Примеры стандартных заказов
•МГФ40-30: диаметр отверстия 40 мм, ход поршня 30 мм, стандартный тип без магнитного переключателя.
•МГФ63-75-2S: диаметр отверстия 63 мм, ход поршня 75 мм, двойные магнитные переключатели для обнаружения двух положений.
•10-MGF100-100-Y59B: диаметр отверстия 100 мм, ход поршня 100 мм, серия с чистым и низким содержанием пыли, с магнитным переключателем Y59B.
Стандартные основные технические параметры
(Стандартные условия испытаний: нормальная температура 20 ℃, номинальное давление 0,5 МПа)
1. Общие характеристики производительности
•Режим работы: Возвратно-поступательное движение двойного действия.
•Диапазон рабочего давления: 0,1~1,0 МПа; Испытательное давление: 1,5 МПа
•Температура окружающей среды: -10℃~60℃ (без льда)
•Рабочая скорость поршня: 50~500 мм/с
•Буферный режим: Двусторонний резиновый буфер для уменьшения ударов и устранения шума.
•Режим смазки: Работа без масла и обслуживания, совместимость с чистыми мастерскими.
2. Теоретические данные по тяге (единица измерения: Н)
Размер отверстия (мм)
Теоретическая тяга (Н)
40
628
63
1559
100
3927
3. Допустимые значения крутящего момента (100 мм/с, единица измерения: Н·м)
Размер отверстия (мм)
Допустимый крутящий момент (Н·м)
40
110
63
222
100
409
4. Данные о весе продукта (ход поршня 50 мм, единица измерения: кг)
Размер отверстия (мм)
Вес (кг)
40
3.5
63
7.2
100
15.0
Типичные сценарии применения
•Станции подъема и позиционирования: Идеально подходит для подъема заготовок на производственной линии, позиционирования поддонов и выброса приспособлений. Высокожесткая направляющая конструкция обеспечивает стабильную работу в условиях больших нагрузок при коротком ходе без отклонения положения.
•Поворот станции и переключение направления: Подходит для вращения индексной пластины, поворота заготовки на 90° и автоматического переключения направления. Сверхвысокая точность предотвращения вращения гарантирует постоянную точность обработки и сборки.
•Сверхмощный перевод на короткие расстояния: Идеально подходит для толкания/вытягивания тяжелых грузов с коротким ходом и эксцентрикового перемещения грузов на 360° в произвольном направлении. Единая всенаправленная способность предотвращения отклонения решает проблему направленного ограничения традиционных цилиндров с двойным направляющим стержнем.
•Автоматизированное оборудование повышенной чистоты: Безмасляная конструкция с низким содержанием пыли адаптируется к строгим рабочим условиям полупроводникового, 3C-электронного и медицинского оборудования, отвечая стандартам чистого производства с низкими требованиями к техническому обслуживанию.
Сравнение основных различий MGF и MGQ
Элемент сравнения
МГФ (цилиндр направляющего стола)
MGQ (цилиндр с тонким направляющим стержнем)
Структура руководства
Большая концентрическая направляющая втулка (равномерное предотвращение отклонения на 360°)
Двойной направляющий стержень (устойчивость к нагрузке, чувствительная к направлению)
Высота установки
Сверхнизкий (на 15–20% ниже, чем MGQ)
Низкий профиль
Точность предотвращения вращения
Выше (±0,05°~±0,08°)
±0,04°~±0,10°
Допустимый крутящий момент
Сверхбольшой (макс. 409 Н·м)
Середина
Диапазон хода
30–100 мм (короткий ход)
25–250 мм (средне-короткий ход)
Способ монтажа
Двунаправленный монтаж сверху и снизу
Односторонний монтаж
Трехэтапное руководство по быстрому выбору
1. Выбор размера отверстия: Выберите подходящее отверстие в зависимости от фактической рабочей нагрузки. Обеспечьте теоретическую тягу ≥ фактической нагрузки × 1,5. Отдавайте предпочтение отверстиям большего размера для условий работы с эксцентричной нагрузкой, чтобы повысить стабильность и устойчивость к прогибам.
2. Выбор обводки: Стандартные варианты хода: 30 мм, 50 мм, 75 мм и 100 мм. Отдайте предпочтение серии MGF для всех применений с коротким ходом (≤100 мм), требующих низкого профиля и высокой антиэксцентричной способности.
3. Выбор конфигурации
○Обнаружение хода в двух положениях: выберите конфигурацию двойного магнитного переключателя 2S для точного сквозного контроля позиционирования.
○Высокая чистота окружающей среды: выберите серию с 10-префиксом «Чистая с низким содержанием пыли», чтобы адаптироваться к сценариям прецизионного полупроводникового, медицинского и электронного оборудования.
Краткое изложение одним предложением
Низкопрофильный цилиндр направляющего стола серии SOLH MGF отличается ультратонкой монтажной высотой, равномерной грузоподъемностью на 360°, предотвращающей отклонение, большим допустимым крутящим моментом и двунаправленной гибкостью монтажа, что делает его оптимальным пневматическим решением для тяжелых нагрузок с коротким ходом для компактного прецизионного оборудования автоматизации.
