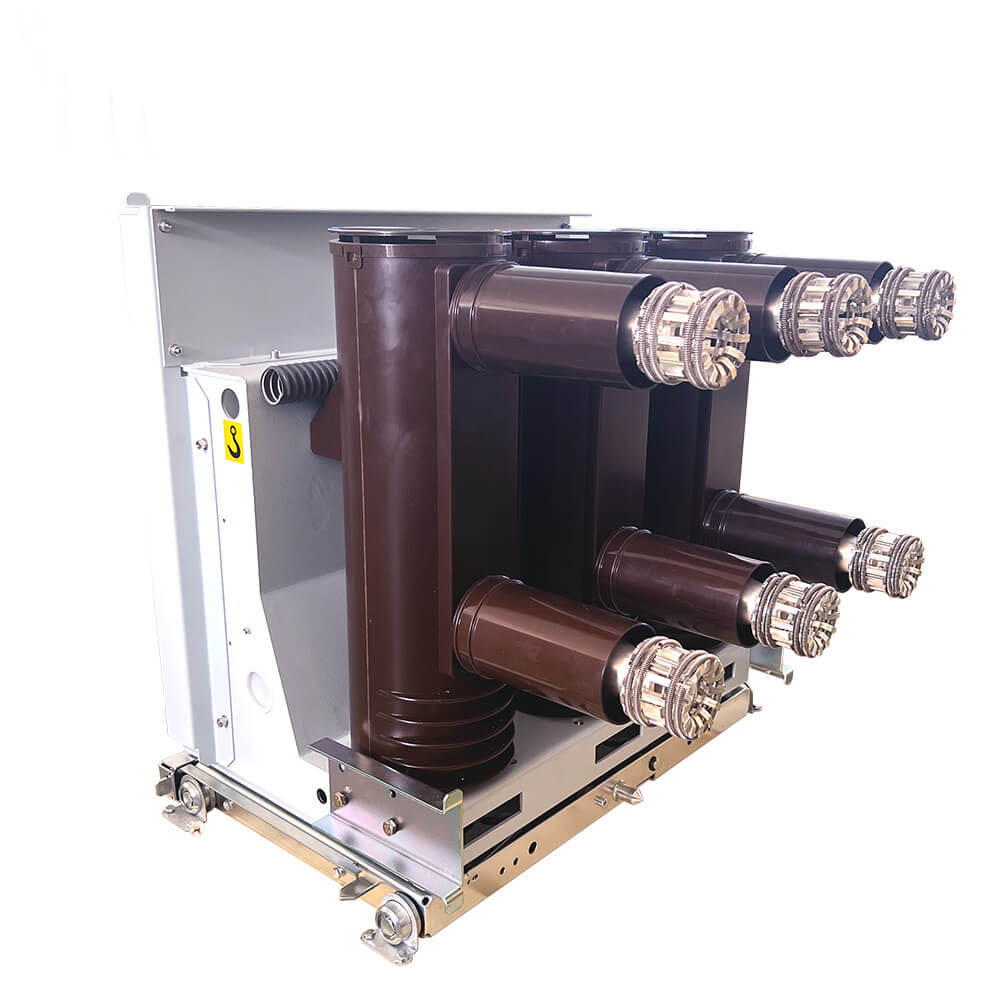

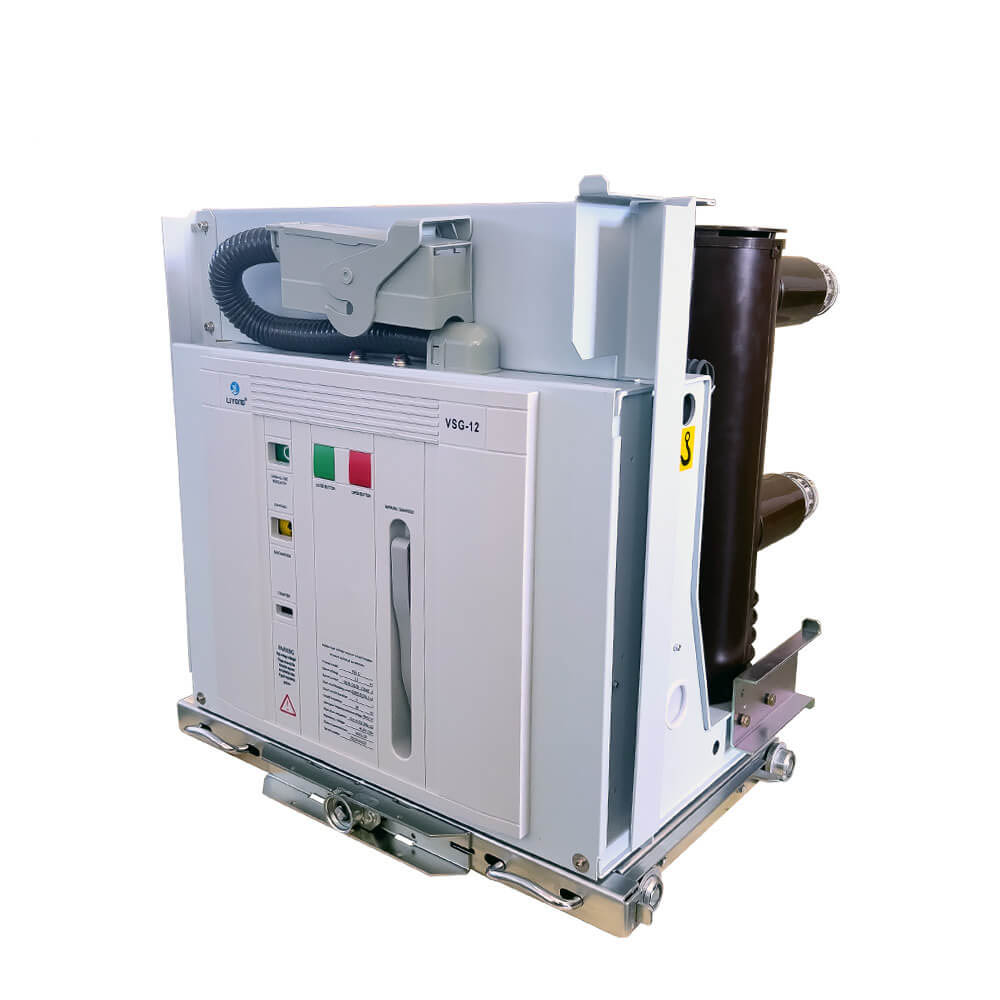

10 кВ 12 кВ среднего напряжения тип ручной работы типа VCB с изоляционной трубкой с проводящими частями

10 кВ 12 кВ среднего напряжения тип ручной работы типа VCB с изоляционной трубкой с проводящими частями

     Внутренняя вакуумная схема типа VSG типа подходит для переключения различных нагрузок различной природы и частых операций в энергосистемах с трехфазным AC 50 Гц и номинальным напряжением 7,2 кВ-40,5 кВ. И защита и контроль электрического оборудования в подстанциях. Он может быть оснащен KYN28A и другим средним распределительным устройством для распределительного устройства типа, а также может быть оснащен фиксированным распределительным устройством XGN.

     Выключатель высоковольтных цепи вакуумного цепи VSG типа соответствует национальному стандартному стандартному GB1984 «Высокому выключателю высокого уровня» AC, JB/T3855 «3,6 ~ 40,5 кВ в помещении высокого напряжения выключателя AC AC AC. Совместите «Технические условия выключателя вакуумного выключателя высокого напряжения в помещении 10-35 кВ».

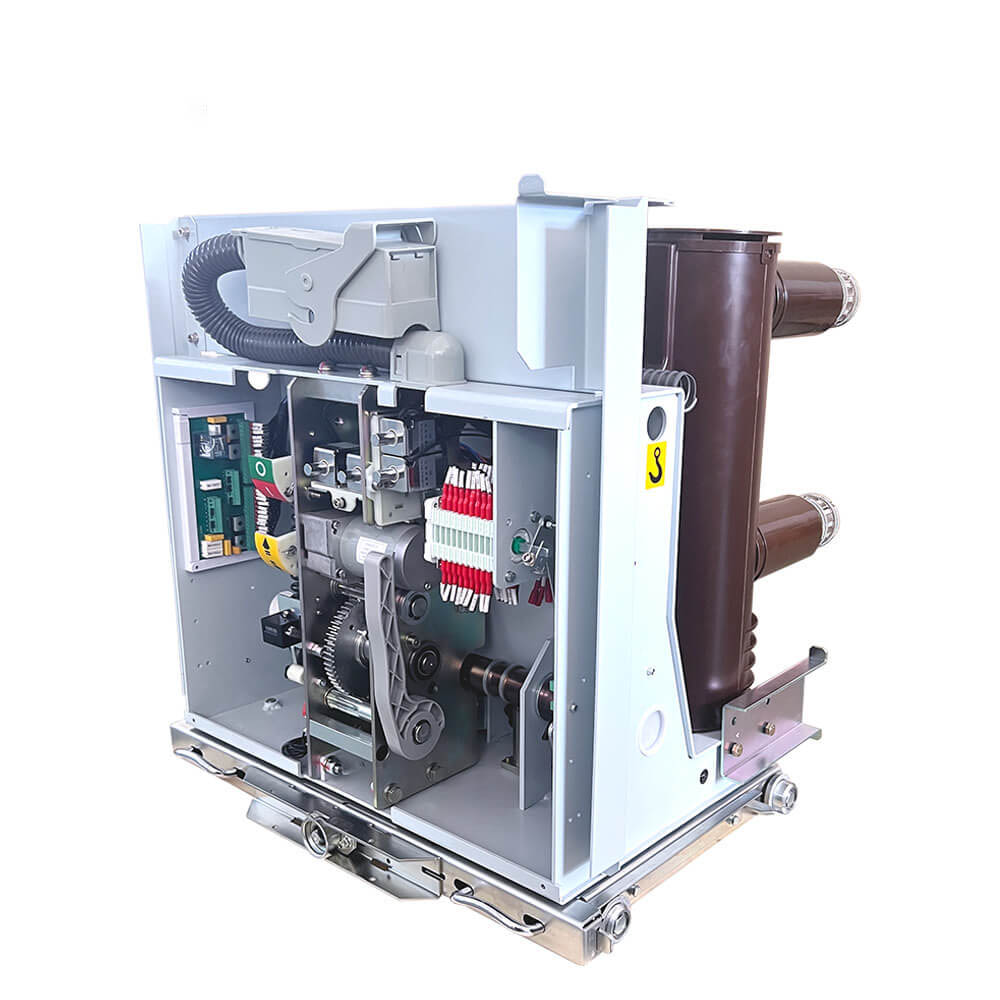

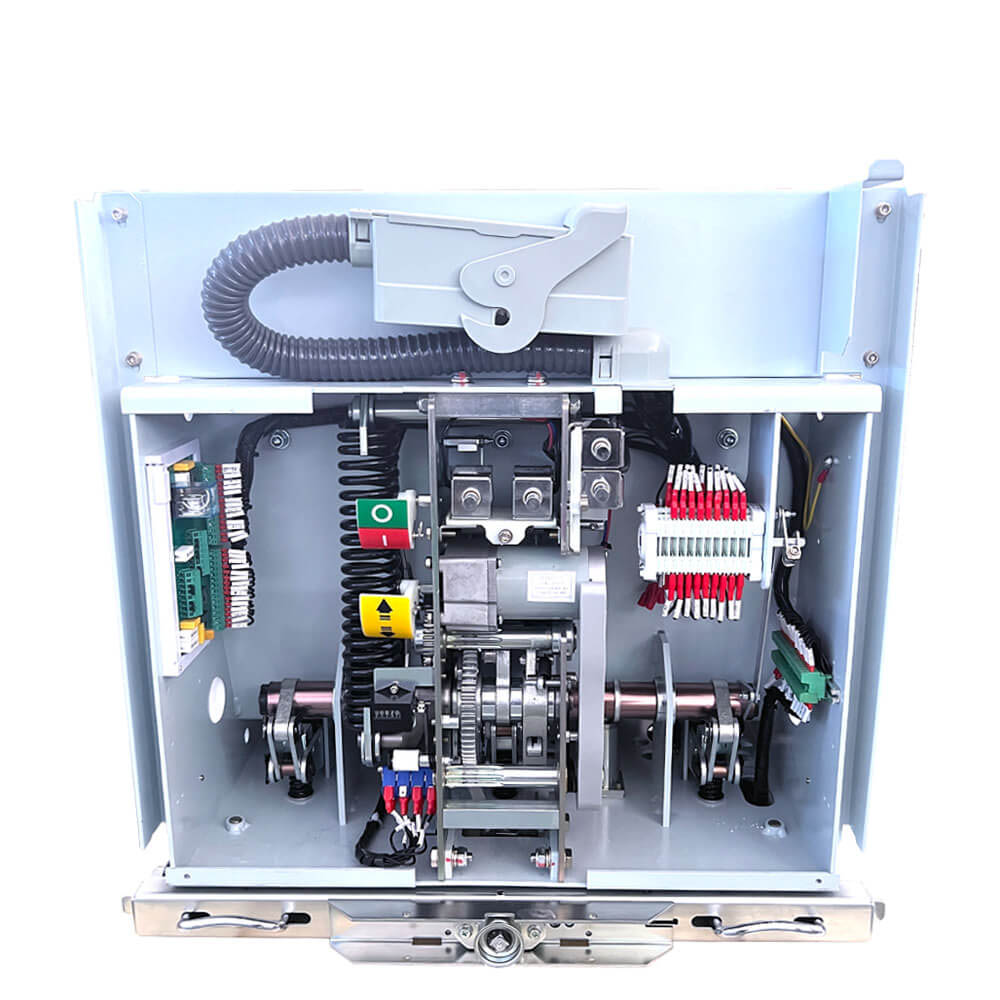

    Механизм VSG использует CAM (в основном модуле механизма) для непосредственного привлечения шпинделя (в модуле кадрского веретена), чтобы уменьшить связь передачи и повысить эффективность передачи (без шарнирного соединения). Уменьшите энергию продукта и увеличить срок службы продукта. Установите модуль основной цепи, то есть заполните основную конфигурацию выключателя вакуумной цепи. Затем установите автомобильный модуль шасси, контактную руку, контакт и изоляционную рукав, чтобы завершить конфигурацию выключателя с разбитой рукой.

Технические функции

1. Первое поколение ручной работы встроенного типа в Китае с независимыми интеллектуальными правами. Он оснащен зрелой технологией и высоким соотношением цен/производительности.

2. Ключевые части принимают никель-фосфорный сплав с идеальной износостойкой и коррозионной стойкостью.

3. Ключевые детали сделаны нами, чтобы обеспечить продукты для удовлетворения требований проектирования дизайна

4. Основная цепь цилиндрической композитной изоляции имеет небольшой объем, без технического обслуживания и мало услуг.

Ключевые технические параметры:

· Номинальный уровень изоляции: 75 кВ

· Импульс Lightning Impulse выдерживает напряжение: 42 кВ

· Рейтинг Current: 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· Номинальный ток по разрыву короткого замыкания: 25 кА, 31,5ka, 40Ka

· Номинальное короткое замыкание, создавая ток (пик): 63Ka, 80Ka, 100Ka

· Номинальная продолжительность короткого замыкания: 4 секунды

· Работая последовательность: O-0,3S-CO-180S-CO или O-180S-CO-180S-CO (40KA)

· Оценка однонаправленного конденсатора Банк Банк. Разрыв текущего: 630A/400A

· Количество операций с номинальным током с коротким замыканием: 30 раз

· Время закрытия: 30-70 мс

· Время открытия: 20-50 мс

· Механическая жизнь: 30 000 операций

· Оценка накопления энергии и рабочего напряжения: AC220/110V, DC220/100V

· Контактный разрыв: 11 ± 1 мм

· Переезд контакта: 3,5 ± 0,5 мм

· Средняя скорость закрытия: 0,5-0,8 м/с

· Средняя скорость открытия: 0,9-1,2 м/с

· Свяжитесь с временем отскока при закрытии: ≤2 мс

· Время синхронизации для трехфазного открытия и закрытия: ≤2ms

· Сопротивление основной цепи: ≤50 мкм (630A), ≤45 мкм (1250A), ≤35 мкм (1600-2000А), ≤25 мкм (2500A и выше)

Особенности продукта:

· Широкая применимость: модульные операционные механизмы VCB VSG-12 в помещении высоковольтной вакуумной цепи подходят для различных сред и особенно подходят для применений, требующих частых операций и высокой надежности в энергосистемах.

· Модульная конструкция: Рабочий механизм использует модульную конструкцию, обеспечивая удобство быстрой замены и сборки.

· Безопасность и надежность: он может похвастаться выдающимися электрическими характеристиками, надежно защищает и контролирует электроэнергию.

· Длинная механическая жизнь: с высокой механической жизнью он может выдерживать длительные периоды использования.

Усовершенствованный дизайн: такие функции, как контактный разрыв и контактный перерыв, обеспечивают высокую производительность и надежность.

Основная информация.

Технический параметр

Размерный рисунок:

Операционная среда:

· Температура окружающей среды: не превышает +40 ° C, не менее -15 ° C (хранение при -30 ° C не допускается).

· Высота: не превышает 1000 м.

· Относительная влажность: среднесуточная не превышающая 95%, среднемесячное среднее не превышало 90%. Среднесуточное давление паров насыщения не превышает 22 × 10-3 МПа, среднемесячное среднем не превышает 18 × 10-3 МПа.

· Сейсмическая интенсивность: не превышение уровня 8.

· Сайты применения: подходит для использования в местах без пожара, взрывов, тяжелого загрязнения, химической коррозии и тяжелой вибрации.

Инструкция по заказу

1. VCB Полный тип, основные технические характеристики, фазовое расстояние и количество

2. Тип и спецификация обслуживания напряжения

3. Название и количество запасных частей

Часто задаваемые вопросы

Q1: Вы производитель или трейдер?

A1: Мы ведущий профессиональный производитель.

Q2: Сколько времени длится цикл доставки?

A2: это зависит от требований и количества вашего продукта. Как правило, для доставки требуется от 5 до 10 рабочих дней

Q3: Какова ваша служба после продажи?

A3: Мы можем ответить на вопросы пользователей, решающие их проблемы 24 часа в сутки и быстро оказывают комплексную техническую поддержку для всех наших продуктов.

Q4: Как вы решаете проблемы с качеством?

A4: Пожалуйста, предоставьте подробные фотографии проблем с качеством. Наши технические и качественные инспекционные отделы проанализируют их. Мы дадим удовлетворительное решение в течение 2 дней.

Q5: Вы принимаете индивидуальные услуги?

A5: Мы предоставляем услуги OEM/ODM и можем печатать ваш логотип на продуктах. Наша профессиональная техническая и кавычка может обеспечить удовлетворительные проекты в соответствии с вашими чертежами и параметрами.
