     Выключатель VSG-40.5 Vacuum Circuum представляет собой новый тип трехфазного 50 Гц в соответствии с уникальной концепцией дизайна и в сочетании с рыночным спросом и развитием, номинальным напряжением распределительного устройства в помещении 40,5 кВ, он может быть предоставлен для промышленных и горных предприятий, электростанции и подстанции в качестве контроля и защиты электрического оборудования, и подходит для частотой работы.

Внутренний выключатель с высокой напряжением VBI VBI представляет собой крытое устройство с трехфазным AC 50 Гц и номинальным напряжением 40,5 кВ. Его можно использовать для управления и защиты электрического оборудования на промышленных и горнодобывающих предприятиях, электростанции и подстанций, особенно для мест с частыми операциями. Форма установки автоматического выключателя в шкафу переключения может быть либо фиксированным типом, либо снятым типом, установленным на тележке. Это лучший выбор для контроля и защиты высоковольтных систем передачи и распределения.

 Обзор продукта

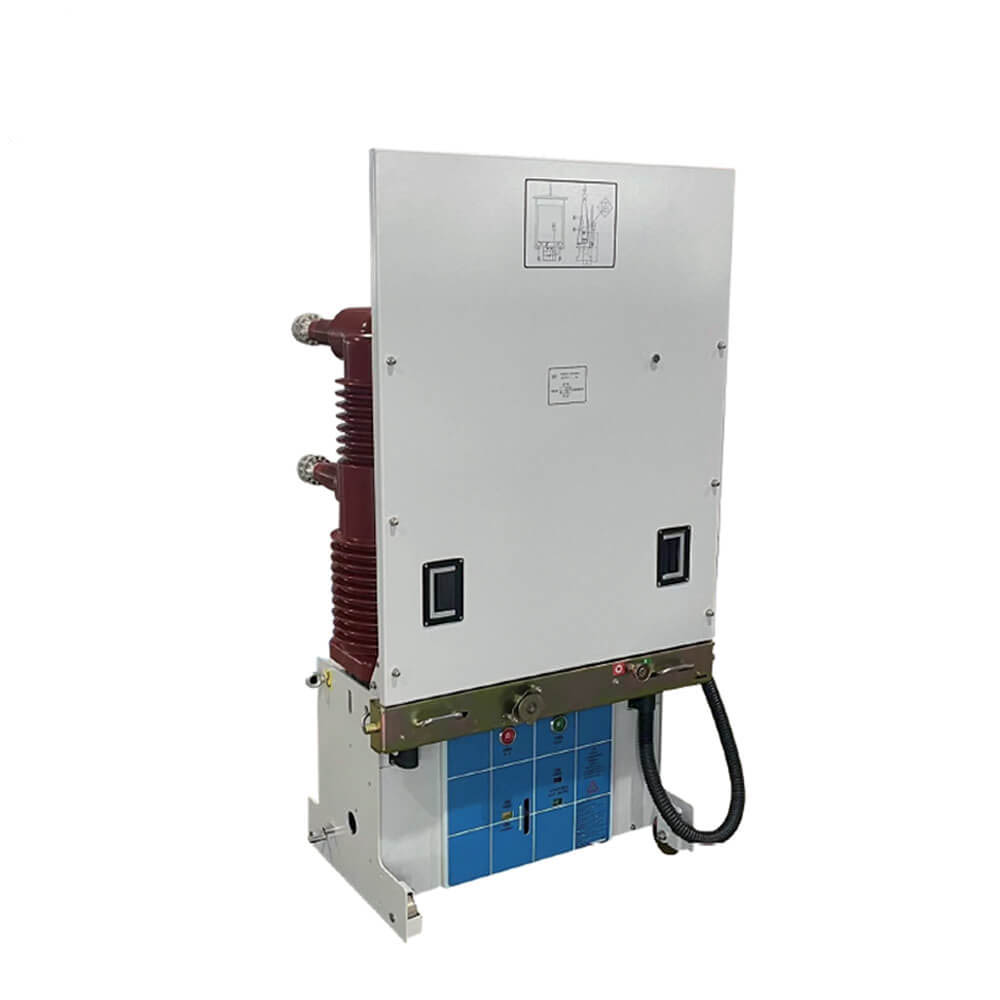

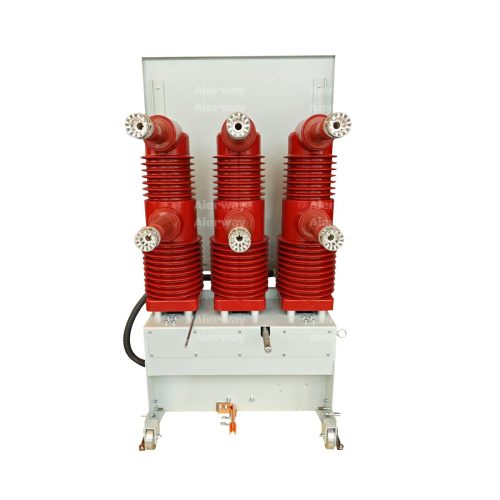

    Выключатель VBI-40,5, установленные на этаже, представляет собой высокопроизводительное переключение среднего напряжения, предназначенное для надежной защиты и управления электрическими системами, оцененными при 40,5 кВ. Используя передовую технологию прерывания вакуума, она обеспечивает эффективное гашение дуги, минимальное обслуживание и длительный срок службы. Этот выключатель, идеально подходящий для сети распределения энергии, промышленных предприятий и подстанций, сочетает в себе надежную конструкцию с удобной работой.

Ключевые функции

Рейтинг напряжения:40,5 кВ (выдержанный импульс молнии 95 кВ).

Текущий рейтинг:До 2500а непрерывной, 31,5 тыс.

Вакуумный прерыватель:Герметически герметичный, без технического обслуживания и экологически чистый (без SF₆ GAS).

Механизм:Пружина или управляемый двигателем 储能 Механизм для быстрого закрытия/отверстия (<50 мс).

Безопасность:Интегрированная конструкция против скольжения, механические/электрические блокировки и заземляющие переключатели.

Соответствие стандартам:Встречает IEC 62271, GB/T 1984 и ANSI C37.04.

Инструкции по установке

3.1 Предварительные проверки

Проверьте неповрежденную упаковку и отсутствие физического урона.

Подтвердите рейтинг параметров, соответствующих требованиям системы.

Убедитесь, что бетонная основа без вибраций.

3.2 Монтажные шаги

Закрепите выключатель на пол, используя якорные болты (рекомендуется M16).

Подключите основные шины с настройками крутящего момента на спецификации производителя (например, 50 нм).

Кабели вторичного управления проволоки на клеммы (с надписью «Открыть/закрыть катушку», «вспомогательные контакты»).

Надежно заземлитель

Операционное руководство

4.1 Ручная работа

Закрытие: поверните ручку ручной работы по часовой стрелке, пока «щелчок» не подтвердит взаимодействие.

Открытие: нажмите красную кнопку «поездки» или вытяните рычаг механического путешествия.

4.2 Электрическая операция

Применить 220 В постоянного тока/110VAC к закрывающей катушке (мгновенный импульс) для дистанционного управления.

Используйте локальный/удаленный переключатель для режима.

4.3 Индикаторы и тревоги

Зеленый светодиод: выключатель закрыт.

Красный светодиод: открыт/сбит с толку.

Контакты тревоги: триггер для потери давления SF₆ (если оборудован) или пружины

Обслуживание и устранение неполадок

5.1 Обычные проверки

Осмотрите контакты каждые 5000 операций (через Viewport).

Смажьте движущиеся части ежегодно с помощью высокотемпературной смазки.

Тестовое сопротивление изоляции (> 1000 мД при 5 кВ).

5.2 Общие проблемы

Неспособность закрыть: Проверьте мощность управления, заряд пружины или условия блокировки.

Чрезмерное отопление: затяните соединения; Измерьте контактную сопротивление (<50 мкм).

Предупреждения безопасности

Отключить выключатель перед обслуживанием.

Только обученный персонал должен выполнять техническое обслуживание.

Никогда не работайте с видимым повреждением или ненормальными шумами.

Окружающая среда и утилизация

Утилизируйте вакуумные прерыватели как электронные отходы (неспособные).

Переработка металлов и пластмассы в соответствии с местными правилами.

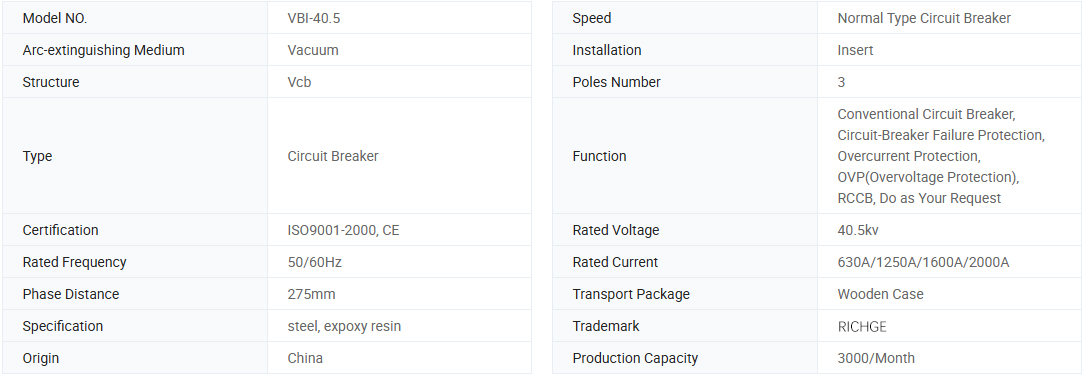

Основная информация.

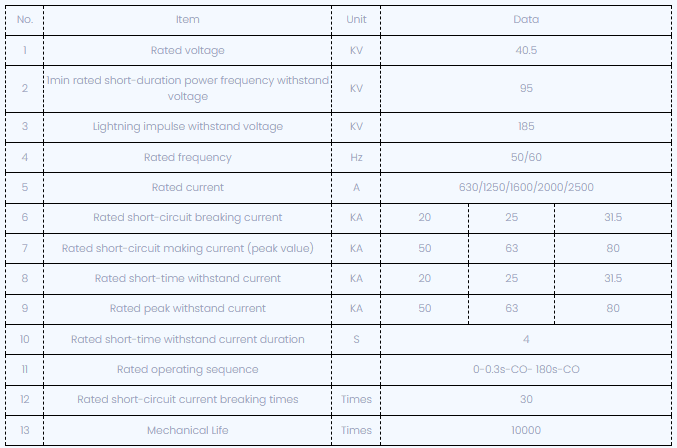

Технические параметры

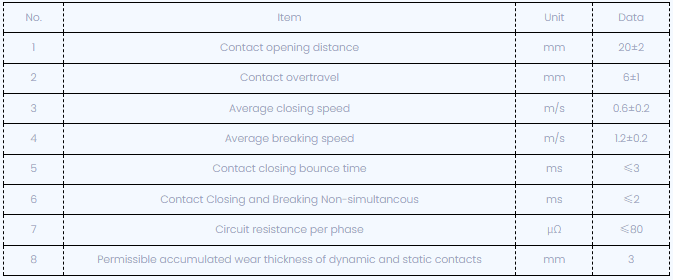

После регулировки автоматического выключателя параметры механической характеристики показаны ниже:

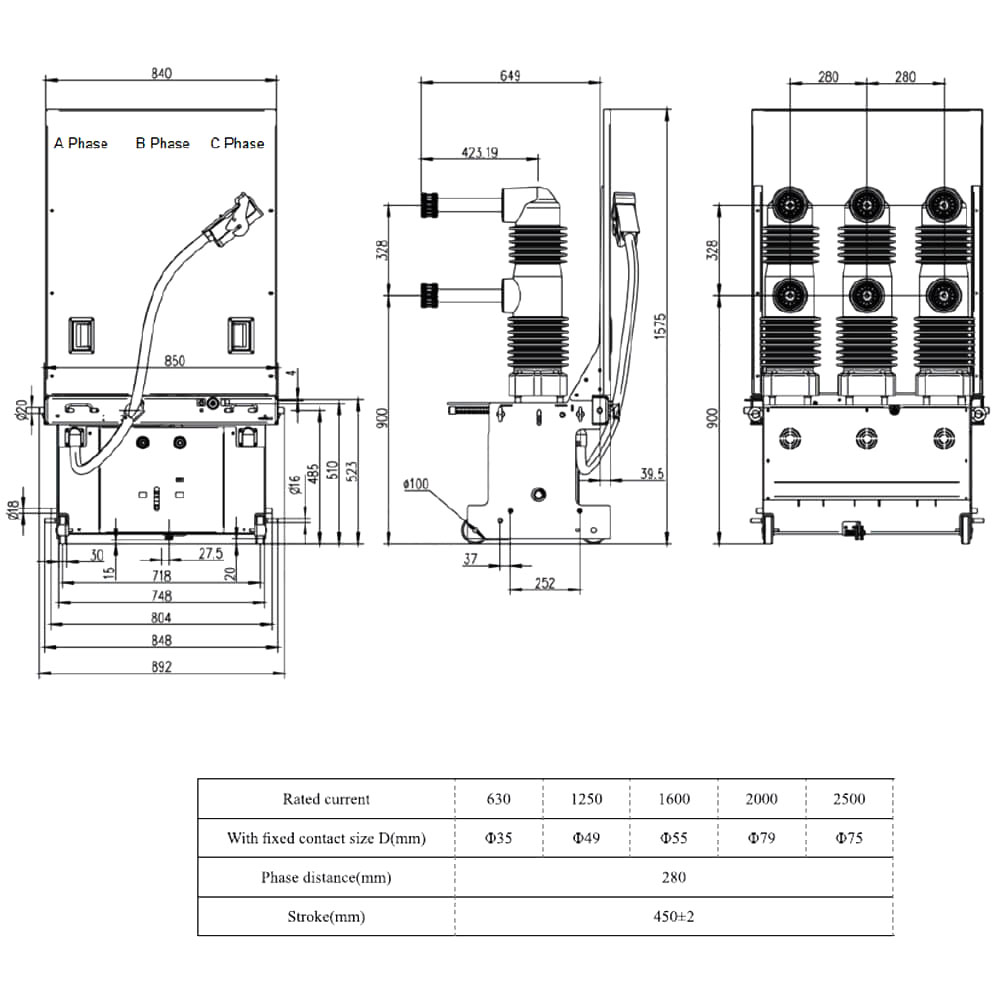

Технические рисунки

Применение условий окружающей среды

1. Температура окружающей среды: -10c ~ +40C (он позволяет хранить и транспортировать при -30 градусов по Цельсию);

2. Окружающая влажность: средняя влажность дня должна составлять не более 95%. Средняя влажность месяца должна составлять не более 90%;

3. Насыщенное давление паров: среднее давление в день должно составлять не более 2,2 кПа; Среднее давление месяца не должно быть больше

чем 1,8 кпа;

4. Высота: ≤1500 м;

5. Интенсивность землетрясения: ≤8 градусов;

6. Он должен быть установлен в этом месте без пожара, взрыва, серьезной грязи, химической эрозии и насильственной вибрации.
