Бренд: SOLH от Richge Technology

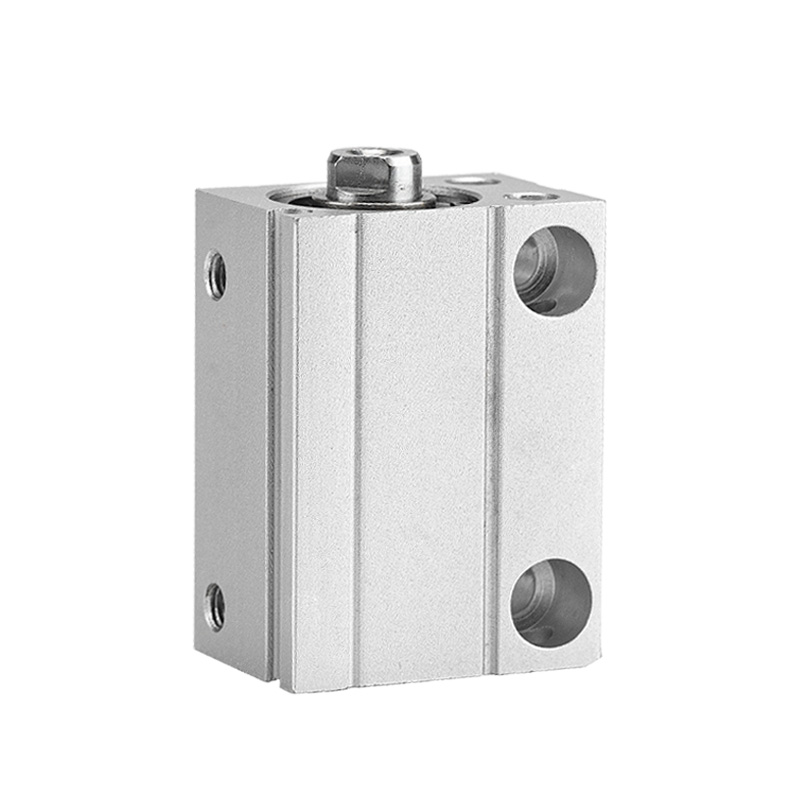

Ультрамини-цилиндры со свободным креплением серии SOLH CDUJB предназначены для оборудования с ограниченным пространством для установки. По сравнению со стандартной серией CU общая длина уменьшена на 64%, а объем — на 70%. Квадратный компактный корпус позволяет осуществлять прямой монтаж на разные поверхности без кронштейнов. CDUJB оснащен встроенным магнитом для определения положения. Широко применяется в 3C-электронике, медицинских инструментах и полупроводниковой прецизионной автоматизации.
|
Модель |
Функции |
Приложение |
| CUJB |
Без магнитного кольца, без крепления датчика |
Недорогая микролегкая нагрузка без обратной связи по положению |
| CDUJB |
Встроенный магнит, совместимый с переключателями CMSH/DMSH, D-M9BV. |
Автоматизация, требующая сигнала положения хода |
| CDUJS |
Чистая версия, материал без содержания меди. |
Медицинское оборудование, чистая комната для полупроводников |
-- Суперкомпактный квадратный корпус, подходящий для плотной компоновки и встроенного приспособления;
-- Многосторонние монтажные отверстия снизу, сбоку и на торце, установка из любой ориентации;
-- Встроенный магнит (CDUJB), двойные разъемы для датчиков для определения положения выдвижения/втягивания;
-- Магнитная защитная пластина MU-S025 опционально, чтобы избежать взаимного влияния при близко расположенных цилиндрах;
-- Дополнительная резиновая торцевая подушка для уменьшения ударов крошечных заготовок;
-- Конструкция CDUJS, не содержащая меди, позволяет избежать осаждения металлов и обеспечивает чистоту окружающей среды.
1. Пример: CDUJB8×15D-M
-- CDUJB: код серии (C = встроенный магнит; CUJB = немагнитный)
-- 8: Размер отверстия (мм): 4,6,8,10,12,16,20
-- 15: Длина хода (мм)
-- D: Двойного действия; S: Пружинный возврат одностороннего действия.
-- M: стержень с внешней резьбой; Нет отметки = внутренняя резьба; φ4/φ6 без резьбы стержня
|
Параметр |
Спецификация |
| Размер отверстия |
4,6,8,10,12,16,20 мм |
| Стандартный ход |
4/6/8/10:4~30мм;12/16:5~30мм;20:5~50мм |
| Тип действия |
Двустороннего действия (основной), одностороннего действия с пружинным возвратом |
| Рабочее давление |
Двойного действия: 0,15–0,7 МПа (φ4/φ6); 0,1–0,7 МПа (≥φ8); Одностороннего действия: 0,35~0,7 МПа (φ4) |
| Испытательное давление |
1,0 МПа |
| Температурный диапазон |
Немагнитный: -10~70℃; Версия с магнитом: -10~60℃ |
| Скорость поршня |
50~500 мм/с |
| Подушка |
Без подушки/резинового буфера (опция) |
| Порт Резьба |
М3×0,5 (φ4/φ6); M5×0,8 (φ8/φ10) |
| Смазка |
Безмасляная работа |
| Толерантность к инсульту |
±0,5 мм |
|
Отверстие (мм) |
Площадь (мм²) |
0,2 МПа |
0,4 МПа |
0,6 МПа |
0,7 МПа |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Типичные применения
-- Микро-джиг электроники 3C, транспортировка чипа, вставка разъема;
-- Обработка образцов медицинского оборудования, механизм микротолкания;
-- Позиционирование полупроводниковой пластины, миниатюрный привод для чистой комнаты;
-- Автоматический стопор, зажим и позиционирование с коротким ходом.
⚠️ Напоминания о выборе
-- Не подходит для тяжелых боковых смещенных нагрузок; добавьте направляющую, если существует боковая сила.
-- Магнитная защитная пластина требуется, если несколько цилиндров установлены рядом.
Сверхкомпактный пневматический цилиндр со свободным креплением SOLH CDUJB обеспечивает установку без кронштейнов в нескольких направлениях. Это идеальный микролинейный привод для точной автоматизации в ограниченном пространстве в 3C, медицинской и полупроводниковой промышленности.
