Легкий алюминиевый круглый цилиндр серии CG1 / CDG1

Бренд: SOLH от Richge Technology

Обзор продукта

    Легкий круглый алюминиевый цилиндр SOLH CG1/CDG1, диаметр отверстия 20–100 мм, замена старой серии SMC CA1 с полностью взаимозаменяемыми монтажными размерами. Особенности: легкий вес, универсальная установка, гибкая разводка трубопроводов, низкий уровень шума и высокая скорость работы. Широко используется в автоматизированных конвейерных линиях, электронном оборудовании, упаковочном оборудовании, оборудовании легкой промышленности для легких и средних нагрузок, с длинным ходом и высокочастотным возвратно-поступательным движением.

Основная структура и конструктивные особенности

   1. Стандарт: Легкий круглый цилиндр SMC нового поколения, прямая замена серии CA1.

   2. Материал: корпус и торцевые крышки из экструдированного алюминия, шток поршня с твердым хромированием. На 30% легче обычных стандартных баллонов, обладает высокой прочностью и хорошим отводом тепла.

   3. Структура: Торцевые крышки с резьбой, прямая круглая форма, легкая разборка и обслуживание. 4 направленных воздушных порта (интервал 90°), очень гибкое расположение трубопроводов.

   4. Варианты операций

     -- CG1B двойного действия: подача воздуха с обеих сторон, наиболее распространенная стандартная модель.

     -- CG1S/CG1T одностороннего действия: S=пружинный возврат; T = пружина выдвинута, автоматический сброс после отключения воздуха

     -- Двойной стержень CG1W: стержень выдвинут с обеих сторон, синхронное движение, повышенная устойчивость к скручиванию.

     -- Невращающийся шток CG1K: шестиугольный шток поршня для точного позиционирования и защиты от перекручивания.

   4. Подушка: Стандартная резиновая подушка; воздушная подушка (суффикс A) опционально для снижения ударов и шума на высокой скорости.

   5. Уплотнение: композитное уплотнение с низким коэффициентом трения и канавкой для масляного резервуара, низкое давление запуска, работа без масла, срок службы ≥8 миллионов циклов.

   6. Обнаружение положения: CDG1 оснащен встроенным магнитным кольцом, совместимым с автоматическими переключателями M9B/A93/Z73 для обратной связи о положении поршня; CG1 без магнита, установка магнитных переключателей невозможна.

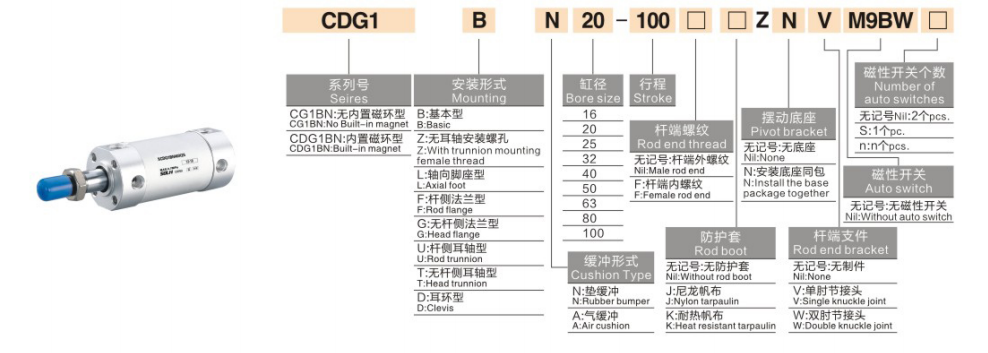

Полное правило кодирования модели

   1. Пример модели: CDG1BN25-100Z

   2. Примеры стандартных заказов

     -- CDG1BN32-200Z: диаметр отверстия 32, ход 200, двойного действия, встроенный магнит, внутренняя резьба штока

     -- CDG1S40-100Z: диаметр цилиндра 40, ход поршня 100, пружинный возврат одностороннего действия, встроенный магнит

     -- CDG1K50-150Z: диаметр цилиндра 50, ход поршня 150, невращающийся шестигранный шток поршня.

Технические характеристики универсального ядра

Теоретическая тяговая и тяговая сила при 0,5 МПа (одинарный стержень, единица измерения: N)

   1. Двойного действия CG1B

  2. CG1S одностороннего действия (пружинный возврат при 0,5 МПа).

Монтажные формы и производные модели

   1. Варианты монтажа

     -- Базовый тип B: прямая установка через резьбу торцевой крышки (наиболее распространенный вариант).

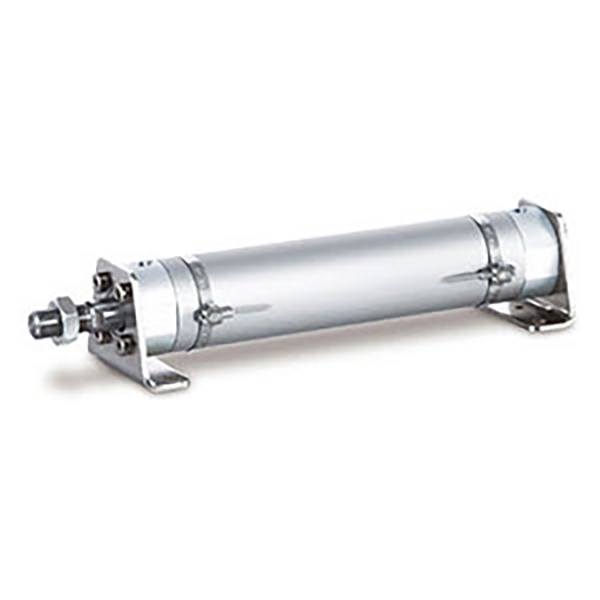

     -- L Крепление на ножку: Осевой кронштейн для ножки для бокового монтажа.

     -- Фланец F/G: крепление фланцевой пластины на стороне стержня/головки.

     -- C/D скоба: одинарная/двойная скоба для поворотного механизма.

     -- E Trunnion: крепление цапфы со стороны головы для поворота и поворота.

   2. Главный производный ряд

     -- CDG1B: Стандартный двойного действия со встроенным магнитом.

     -- CDG1S/T: пружинный возврат/расширение пружины одностороннего действия.

     -- CDG1W: Двойной шток двойного действия.

     -- CDG1K: Невращающийся шестигранный шток поршня.

     -- CDG1R: Тонкая версия для прямого монтажа для ограниченного осевого пространства.

     -- CDG1KR: прямой монтаж + невращающийся шток двойного действия.

Трехшаговое руководство по быстрому выбору

   1. Выбор отверстия: рассчитайте требуемую осевую и горизонтальную нагрузку, запас прочности ≥50%; отдайте предпочтение CG1 для легких и средних нагрузок и длинного хода.

   2. Подтверждение хода: добавьте дополнительный запас хода на 10–20 мм; Максимальный ход: двойного действия ≤1000 мм, одностороннего действия ≤300 мм.

   3.  Сопоставление конфигурации

     -- Режим работы: двойного действия → B; пружинный возврат одностороннего действия → S; требование против перекручивания → K

     -- Подушка: добавьте суффикс «Воздушная подушка» при рабочей скорости> 500 мм/с.

     -- Обратная связь по положению: выберите модель, оснащенную магнитом CDG1, соответствующую автоматическим переключателям M9B/A93.

Краткое изложение одним предложением

     Легкий круглый алюминиевый цилиндр SOLH CG1/CDG1 полностью взаимозаменяем с серией SMC CA1, легкая конструкция с разнонаправленными трубопроводами, несколько вариантов монтажа, идеальный длинноходовой линейный привод для производственных линий упаковки, конвейеров и электронной автоматизации.
