Ультракороткий легкий цилиндр серии CG3 | Компактный высокоскоростной пневматический цилиндр нового поколения

Бренд: SOLH от Richge Technology

1. Обзор продукта и основные структурные особенности

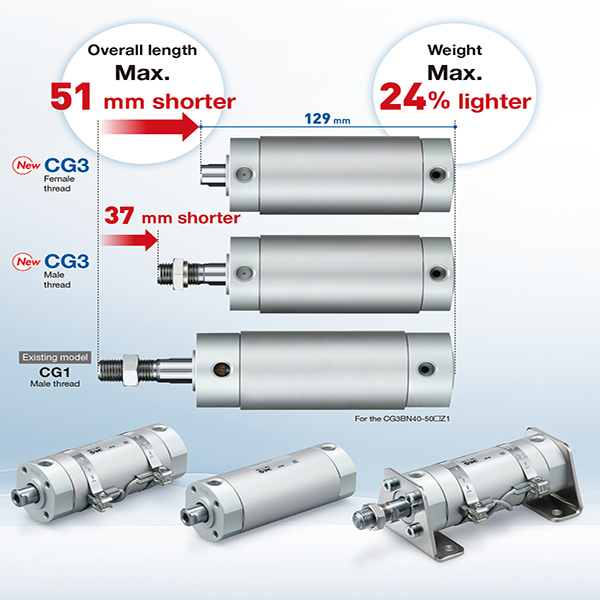

     Серия SOLH CG3/CDG3 представляет собой ультракороткие легкие пневматические цилиндры нового поколения из алюминиевого сплава, которые служат прямой модернизацией и заменой традиционной серии CG1. Он охватывает широкий диапазон отверстий от φ20 до φ100 мм, с максимальным уменьшением общей длины на 51 мм и снижением веса на 24% по сравнению с CG1. Обладая сверхкомпактным корпусом, сверхлегким весом, высокоскоростной бесшумной работой и безмасляной и необслуживаемой конструкцией, он идеально подходит для сценариев средней и легкой нагрузки, длинного хода, высокочастотной работы и ограниченного пространства, широко применяется в автоматизированных производственных линиях, электронном оборудовании, упаковочном оборудовании и системах легкой промышленной автоматизации.

  1.1 Отраслевой стандарт и сильная взаимозаменяемость

     Серия CG3, разработанная на основе стандарта короткого круглого цилиндра SMC нового поколения, может похвастаться превосходной взаимозаменяемостью при монтаже со старой серией CG1, обеспечивая при этом более компактные габаритные размеры, эффективную модернизацию старого оборудования и оптимизацию компоновки механического пространства без сложных структурных модификаций.

  1.2 Структура легкого материала премиум-класса

     Для изготовления трубки цилиндра и торцевых крышек используется высокопрочный алюминиевый сплав в сочетании с твердохромированным штоком поршня. Оптимизированная формула материала снижает общий вес на 24% по сравнению с CG1, обеспечивая высокую структурную прочность, отличное рассеивание тепла и высокую устойчивость к деформации, обеспечивая стабильную долгосрочную высокочастотную работу.

  1.3 Интегрированная компактная конструкция и гибкие трубопроводы

     Интегрированная конструкция трубки цилиндра и торцевой крышки с конструкцией фиксации резьбы упрощает разборку, сборку и ежедневное обслуживание. Инновационная четырехсторонняя разводка трубопроводов (интервал 90°) обеспечивает сверхвысокую свободу при установке и прокладке трубопроводов, устраняя узкие места установки, связанные с узким пространством для оборудования, и поддерживая разнообразные схемы механической компоновки.

  1.4 Разнообразие типов движения для полного покрытия сценариев

     • Двойного действия (CG3B): Возвратно-поступательное движение двухстороннего воздухозаборника, наиболее универсальный стандартный тип для обычного автоматического линейного привода.

     • Одностороннего действия (CG3S/T): S = пружинный возврат, T = пружина выдвижения; автоматический сброс после сбоя питания для сценариев защитной блокировки и аварийного сброса.

     • Двойной стержень (CG3W): Синхронное движение двустороннего штока, удвоенный эффективный ход и отличная устойчивость к скручиванию для специальных механизмов сцепления и позиционирования.

     • Невращающийся стержень (CG3K): Шестиугольный шток поршня, предотвращающий скручивание, нулевое вращение во время работы, что гарантирует высокоточное повторное позиционирование.

  1.5 Оптимизированный буфер и высококачественная система уплотнений

     Стандартный высокоэластичный резиновый буфер (N) для базовой амортизации и снижения шума; дополнительный воздушный буфер типа А для частой работы на высокой скорости, исключающий удары о торцы и продлевающий срок службы. Цилиндр, оснащенный композитным уплотнительным кольцом с низким коэффициентом трения и встроенной канавкой для хранения масла, отличается сверхнизким пусковым давлением, стабильной работой и безмасляным обслуживанием, а срок службы составляет более 8 миллионов циклов.

  1.6 Интеллектуальная индукционная конфигурация

     Модель CDG3 оснащена встроенным магнитным кольцом, совместимым с магнитными переключателями серии M9B/A93/Z73 для определения положения поршня в реальном времени и автоматического управления связью сигналов ПЛК; Немагнитная версия CG3 применима для простого циклического движения без требований к определению положения.

2. Полные правила именования моделей и примеры заказа.

 1. Типичная структура модели: CDG3BN25-100Z

  2. Примеры стандартных заказов

     • Модель с магнитной внутренней резьбой двойного действия: CDG3BN32-200Z (отверстие φ32, ход 200 мм, магнитное оснащение, внутренняя резьба на конце штока)

     • Модель с магнитным пружинным возвратом одностороннего действия: CDG3S40-100Z (диаметр диаметром 40, ход 100 мм, пружина одностороннего действия, оснащена магнитом)

     • Магнитная невращающаяся прецизионная модель: CDG3K50-150Z (диаметр диаметром 50, ход 150 мм, шестигранный противоторсионный стержень)

3. Основные технические параметры (стандартный тип)

4. Теоретические данные по усилию и натяжению 0,5 МПа.

  4.1 Таблица усилий и натяжения двойного действия (CG3B)

  4.2 Таблица характеристик одностороннего действия (с пружинным возвратом CG3S)

5. Типы крепления и производные модели

 5.1 Разнообразие универсальных методов монтажа

     • Б Базовый тип: Непосредственный монтаж через резьбу торцевой крышки, наиболее универсальный и экономичный метод монтажа для стандартного линейного привода.

     • L крепление для ног: Фиксируется осевым кронштейном для ног, специально разработанным для боковой установки и горизонтального крепления.

     • Фланцевое крепление F/G: Плоское фланцевое крепление со стороны стержня или без стержня для фиксированного вертикального позиционирования и стабилизации больших нагрузок.

     • C/D Крепление на шарнире: Соединение с одинарной/двойной скобой, подходит для качающихся и рычажных механических конструкций.

     • E Крепление цапфы: Боковая цапфа без штанги, идеальна для работы в условиях переворачивания и качания.

  5.2 Серия основных производных

     • CDG3B: Магнитный тип двойного действия (стандартная основная модель)

     • CDG3S/T: Магнитный одностороннего действия (пружинный возврат/выдвижение пружины)

     • CDG3W: Магнитный двойной стержень двойного действия.

     • CDG3K: Магнитный невращающийся шестиугольный стержень.

     • CDG3R: Ультратонкий тип прямого монтажа для станций с оборудованием в крайне ограниченном пространстве.

6. Сравнение выбора CG3 и CG1

7. Трехэтапное руководство по быстрому выбору

     1. Выбор отверстия: Выберите соответствующий размер отверстия в соответствии с фактическим весом нагрузки, оставьте запас прочности не менее 50%. Отдайте предпочтение серии CG3 для условий работы с небольшой нагрузкой и ограниченным пространством.

     2. Выбор обводки: Установите фактический рабочий ход плюс запас прочности 10–20 мм. Следуйте стандартным правилам хода: двойного действия ≤300 мм, одностороннего действия ≤100 мм.

     3. Функциональная конфигурация: Выберите B для обычного возвратно-поступательного движения двойного действия; S для сценариев безопасности с пружинным возвратом одностороннего действия; K для высокоточного позиционирования с защитой от скручивания. Выберите воздушный буфер типа А для работы на высоких скоростях (>500 мм/с), чтобы снизить удары и шум. Выберите магнитную модель CDG3, соответствующую переключателям M9B/A93, для определения положения и автоматического управления в реальном времени.

Краткое изложение одним предложением

     Ультракороткий и легкий цилиндр нового поколения SOLH CG3 имеет сверхкомпактный легкий корпус, высокоскоростную бесшумную работу, работу без масла, не требует технического обслуживания и разнообразные методы монтажа, обеспечивая высокоэффективные и компактные решения для линейного перемещения для высокочастотного автоматизированного оборудования средней и легкой нагрузки.
