Мини-цилиндр из нержавеющей стали серии CJ2K｜Тип невращающегося стержня

Бренд: SOLH от Richge Technology

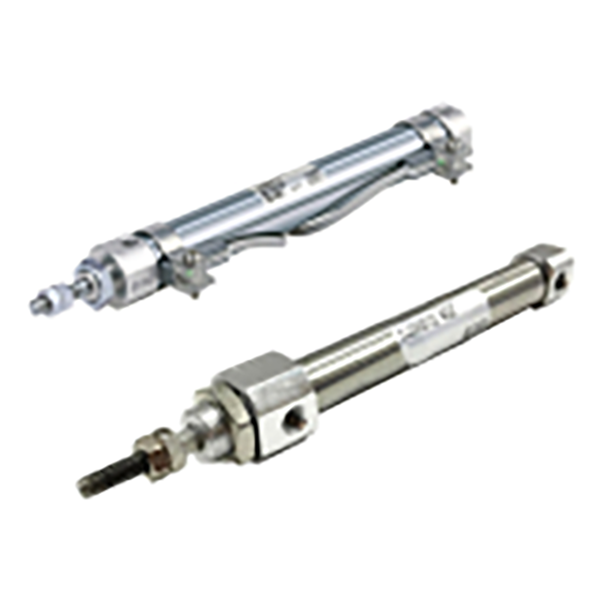

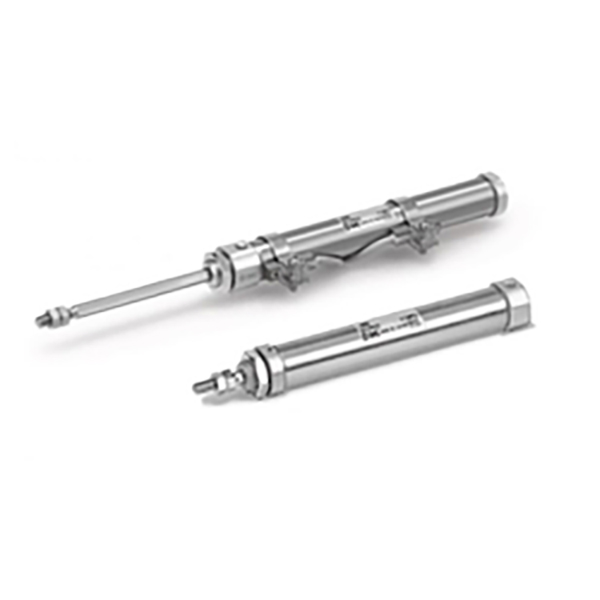

Обзор продукта

     Серия SOLH CJ2K представляет собой мини-цилиндр из нержавеющей стали с невращающимся стержнем, созданный на основе семейства мини-цилиндров CJ2. Основная особенность: шестиугольный шток поршня, предотвращающий вращение, интегрированный с внутренней направляющей конструкцией, предотвращающей вращение штока поршня во время выдвижения и втягивания. Идеально подходит для прецизионных станций, где концевое приспособление должно сохранять фиксированное угловое положение. Ствол из нержавеющей стали 304, компактный и легкий. Поддерживает три режима работы: двойного действия, пружинного возврата одностороннего действия, пружинного растяжения одностороннего действия. Размеры отверстия: Φ10, Φ16. Полностью взаимозаменяем по размерам с импортным оригинальным CJ2K. Дополнительное встроенное магнитное кольцо, совместимое с магнитными переключателями M9BW. Широко применяется в малой автоматизации, 3C-оборудовании, прецизионных инструментах и ​​приспособлениях для перемещения приспособлений.

Полное объяснение кодирования модели

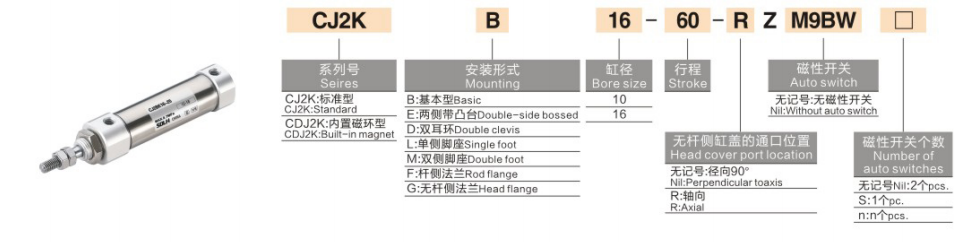

   1. Пример модели: CJ2KB10-30SZ-M9BW-B

   2. Пример заказа

    CJ2KB10-30SZ-M9BW

     -- Невращающийся мини-цилиндр, базовый монтаж, диаметр отверстия 10, ход 30, пружинный возврат одностороннего действия, встроенное магнитное кольцо, оснащен магнитным переключателем M9BW.

Основная структура и преимущества производительности

   1. Механическое предотвращение вращения шестиугольного штока поршня (основное преимущество)

     -- Шток поршня шестиугольного сечения, совмещенный с передней направляющей втулкой для ограничения вращения по окружности.

     -- Точность предотвращения вращения: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Решите проблемы отклонения, вызванные свободным скручиванием обычного круглого штока поршня во время возвратно-поступательного движения.

   2. Корпус из нержавеющей стали 304, компактный тонкий корпус.

     -- Устойчивость к ржавчине и влагонепроницаемость; Цилиндрическая конструкция экономит место для установки внутри компактных шкафов с оборудованием.

   3. Доступно несколько режимов работы.

     -- Двойного действия: подача воздуха с обеих сторон, стабильная тяга, предпочтительна для непрерывного массового производства.

     -- S Пружинный возврат: выдвигается при подаче питания, автоматически втягивается после потери питания.

     -- T-Пружина выдвигается: втягивается при подаче питания, автоматически выдвигается после потери питания в соответствии с требованиями безопасного сброса.

   4. Разнообразные варианты монтажа.

     -- Базовый тип, крепление на ножке L, фланец F, двойная скоба D. Поддерживает вертикальную, горизонтальную и перевернутую сборку.

   5. Безмасляная работа.

     -- Предварительно нанесенная долговечная смазка внутри, совместимая с сухим безмасляным сжатым воздухом для стабильной долгосрочной работы.

   6. Дополнительное обнаружение магнитного положения.

     -- Версия Z оснащена встроенным магнитом, взаимодействует с переключателем M9BW для отправки сигнала выдвижения/втягивания на месте в ПЛК для автоматического управления блокировкой.

   7. Стандартная резиновая подушка.

     -- Встроенные резиновые подушечки на обоих концах для поглощения ударов поршня и снижения рабочего шума.

Стандартные технические характеристики

   1. Теоретическая выходная тяга при 0,5 МПа (Н)

Сравнение выбора: невращающийся стержень CJ2K и стандартный круглый стержень CJ2

    1. ✅ В данных условиях работы отдайте предпочтение CJ2K.

     -- Плоские приспособления, вилки переключения передач или установочные штифты, установленные на конце штока, отклонение груза запрещено;

     -- Небольшая индексирующая оснастка, проталкивающая заготовки внутрь направляющих канавок;

     -- Линейная подача камер и инспекционных приспособлений, требующих постоянного угла;

     -- Плоские зажимы соединены со штоком поршня, скручивание может привести к застреванию материала или сбою позиционирования.

   2. ❌ Стандартные приемлемые сценарии CJ2

     -- Простой выброс, толкание круглых заготовок, отсутствие угловых ограничений нагрузки, приоритет затрат.

Трехэтапное руководство по выбору

   1. Подтвердите требование защиты от перекручивания.

     -- Плоское/квадратное приспособление с позиционирующим пазом → Необходимо выбрать невращающуюся версию CJ2K.

   2. Выберите режим работы.

     -- Непрерывное возвратно-поступательное движение и максимальная тяга → Двойного действия (без суффикса S/T)

     -- Выдвижение с помощью воздуха, автоматическое втягивание после выключения → S-пружинный возврат.

     -- Втягивание с помощью воздуха, автоматический выброс после выключения → Т-образная пружина выдвигается

   3. Настройте датчик и монтаж.

     -- Требуется обратная связь по положению ПЛК: добавьте суффикс Z (встроенный магнит) + магнитный переключатель M9BW.

     -- Выбор монтажа: Фланец F для установки на торцевой стороне; Ножка L для крепления боковой рамы; Двойная скоба D для шарнирного поворотного механизма.

Типичные сценарии применения

     -- Автоматизация 3C: установка плоского зажима печатной платы, расположение разъемов в пазах

     -- Оборудование для оптического контроля: линейная подача камеры с фиксированным углом обнаружения.

     -- Мелкие инструменты и приспособления: выброс плоской заготовки, подача материала в направляющие пазы.

     -- Упаковочное оборудование: позиционирование плоских коробок, проталкивание небольших этикеток.

     -- Лабораторная автоматизация и влажные мастерские (коррозионный корпус из нержавеющей стали)

Справочник по стандартной пневматической цепи

   1. Нажимная схема двойного действия

     -- Устройство смазки регулятора воздушного фильтра AFC → 4V210-06 Электромагнитный клапан 5/2 → Трубка PU4 → CJ2KB16-60Z-M9BW

   2. Цепь пружинного сброса одностороннего действия.

     -- Регулятор давления AR → Электромагнитный клапан 3V210 3/2 → CJ2KB10-30SZ

Меры предосторожности при использовании

     -- Избегайте чрезмерной радиальной боковой нагрузки на шток поршня. Боковая сила ускоряет износ направляющей втулки и снижает точность предотвращения вращения.

     -- Устанавливайте концевую нагрузку соосно, чтобы минимизировать крутящий момент.

     -- Установите воздушный фильтр AF выше по потоку, чтобы предотвратить засорение направляющего узла пылью.

     -- Избегайте длительной работы на высоких скоростях под полным давлением 0,7 МПа; в полной мере используйте резиновую подушку.

     -- Версия уплотнения из фторкаучука, адаптированная для работы в агрессивных средах с сильными кислотами и щелочами.

Краткое изложение одним предложением

     Мини-цилиндр SOLH CJ2K с невращающимся шестиугольным стержнем из нержавеющей стали обеспечивает точное линейное движение против перекручивания, доступен в вариантах двойного/одинарного действия с несколькими стилями монтажа, совместим с магнитными переключателями M9BW, идеальный привод для 3C-тестирования, оптического контроля и станций прецизионного позиционирования приспособления, где угловое отклонение запрещено.
