Цилиндр со штифтом одностороннего действия серии CJP (короткоходовой микроцилиндр)

Бренд: SOLH от Richge Technology

Обзор продукта

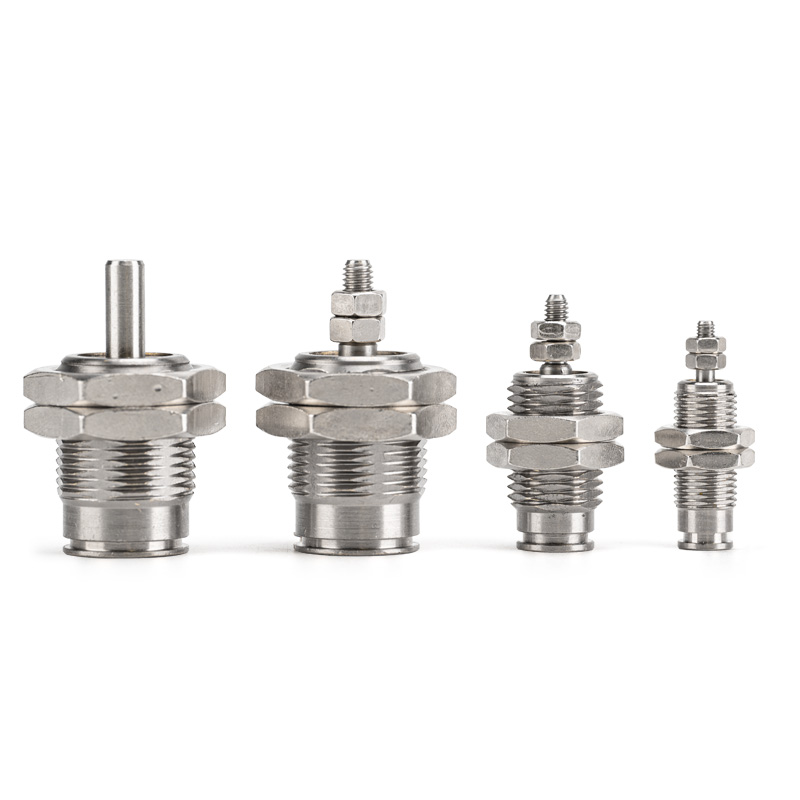

     Серия SOLH CJP представляет собой цилиндр с пружинным возвратом одностороннего действия. Основные характеристики: ультракороткий корпус, минимальная занимаемая площадь, однонаправленная тяга и автоматический возврат пружины при отключении воздуха. Подходит для однонаправленного точного двухтактного движения в ограниченном пространстве, при небольшой нагрузке и на высокочастотных станциях с коротким ходом. Это классическая модель для миниатюрных приложений с односторонним движением.

Основная структура и конструктивные особенности

     -- Режим привода: одностороннего действия (с пружинным возвратом). Выдвигайте при подаче воздуха; автоматически втягивается пружиной без давления воздуха для безопасной работы.

     -- Размеры отверстия: Ø4 / 6 / 10 / 16 мм, охватывают диапазон полезной нагрузки от микро до легкой (0,1 ~ 3 кг).

     -- Структура: Корпус из твердой анодированной латуни, поршневой шток из нержавеющей стали, без встроенной подушки. Очень короткий контур, доступен для монтажа на панели или заподлицо с оборудованием.

     -- Типы монтажа: две основные конфигурации — монтаж на панели (B) и монтаж заподлицо (S).

     -- Материал и уплотнения: корпус из латуни + уплотнения из нитрильного каучука, работа без масла, совместимость с чистой и слегка маслянистой средой. Механический срок службы ≥3 миллионов циклов.

     -- Опция датчика: вариант CDJP со встроенным магнитным кольцом, поддерживает один магнитный переключатель для определения расширенного положения.

Полное правило кодирования модели

   1. Пример модели: CJPB6-10.

   2. Примеры стандартных заказов

     -- CJPB4-5: отверстие 4, ход 5, монтаж на панели, без магнитного кольца

     -- CDJPS10-15: диаметр отверстия 10, ход поршня 15, монтаж заподлицо, встроенный магнит

     -- CJPB6-10H4: отверстие 6, ход 10, монтаж на панели, вставное соединение OD4

Технические характеристики универсального сердечника (0,5 МПа, пружинный возврат одностороннего действия)

Основные конкурентные преимущества

   1. Сверхкомпактный дизайн экономит место для установки.

     -- Сверхкороткий корпус позволяет встраивать заподлицо внутри оборудования или монтировать на панели, сокращая занимаемое пространство до 50% по сравнению со стандартными цилиндрами, что идеально подходит для очень ограниченных станций.

   2. Однонаправленная тяга со сбросом при выключении питания.

     -- Втягивание пружины активируется после прекращения подачи воздуха. Безопасно для зажима, извлечения и остановки однонаправленных движений.

   3. Быстрый отклик и стабильная высокочастотная работа.

     -- Уплотнение без подушек и с низким коэффициентом трения обеспечивает постоянную скорость вращения ≥250 циклов в минуту для повторяющихся задач с коротким ходом.

   4. Безмасляная работа и увеличенный срок службы.

     -- Подходит для чистых условий мастерской. Латунный корпус и прочное уплотнение гарантируют ≥3 миллионов циклов без технического обслуживания.

   5. Гибкая конфигурация монтажа.

     -- Доступен монтаж на панели и заподлицо; Конец стержня может быть плоским или закругленным, чтобы соответствовать различным механическим конструкциям.

Варианты монтажа и типичное промышленное применение

   1. Монтажные формы

     -- Крепление на панели (B): фланец фиксируется на поверхности оборудования, удобен для внешнего движения «толкай и тяни».

     -- Монтаж заподлицо (S): Корпус встроен в отверстие оборудования, открыт только шток поршня для максимальной экономии места внутри оборудования.

   2. Типичные сценарии применения

     -- 3C и электроника: зажим микродеталей, выброс стружки, миниатюрный зажимной привод, испытание кнопок на долговечность.

     -- Прецизионные инструменты: переключение мини-клапана, позиционирование волокна, точная настройка инструмента, остановка с коротким ходом.

     -- Общая автоматизация: высокочастотная загрузка/разгрузка, снятие этикеток, перенос микрокомпонентов, однонаправленный зажим.

     -- Медицинское оборудование: миниатюрное удлинение инструмента, микрожидкостный двигатель, узлы прецизионного позиционирования.

Трехшаговое руководство по быстрому выбору

   1. Выбор отверстия в зависимости от полезной нагрузки

      -- Ø4 ≤0,3 кг; Ø6=0,3~0,7 кг; Ø10=0,7~2 кг; Ø16=2~3 кг. Резервный запас прочности ≥50%.

   2. Подтверждение хода

     -- Стандартный ход: 5/10/15 мм. Более короткие ходы обеспечивают более стабильные высокочастотные характеристики.

   3. Согласование конфигурации

     -- Обратная связь по положению: выберите CDJP со встроенным магнитом и одним переключателем M9B для контроля выдвинутого положения.

     -- Схема крепления: Монтаж заподлицо (S) для внутренней установки оборудования; панельное крепление (B) для поверхностной сборки.

Краткое изложение одним предложением

     Пневматический цилиндр одностороннего действия SOLH CJP с микроштифтом и пружинным возвратом имеет ультракороткий компактный корпус с возможностью монтажа на панели или заподлицо; Версия CDJP поддерживает обнаружение магнитных переключателей, идеальный экономичный миниатюрный привод для однонаправленного выброса с коротким ходом, задач зажима и позиционирования в ограниченном пространстве 3C, прецизионных приборов и медицинского оборудования автоматизации.
