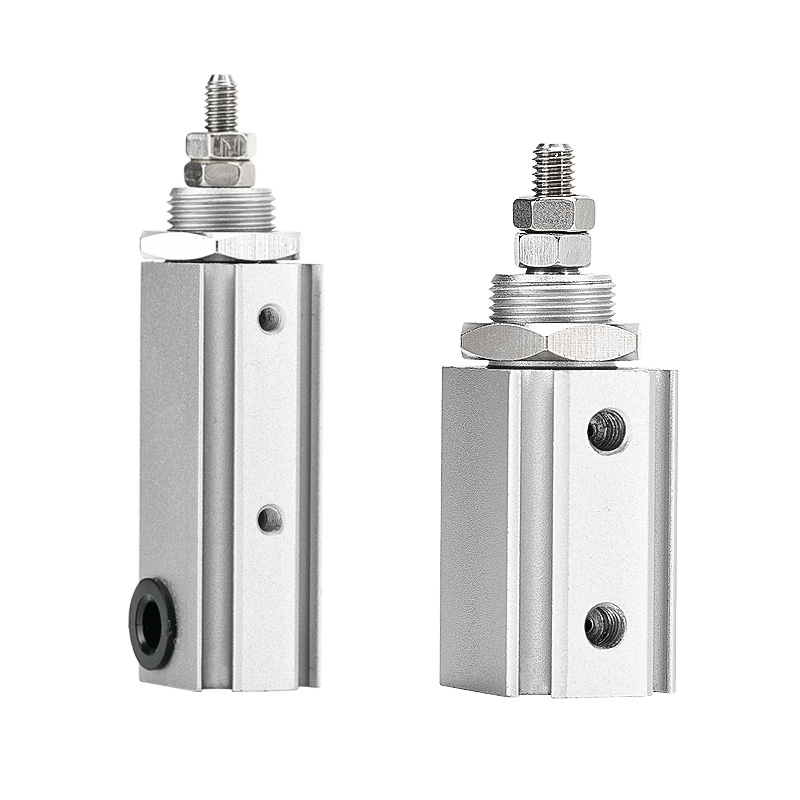

Цилиндр со штифтом серии CJP2 (двойного действия)

Цилиндр со штифтом двойного действия серии CJP2 (компактный микроцилиндр)

Бренд: SOLH от Richge Technology

Обзор продукта

     Серия SOLH CJP2 представляет собой компактный штифтовый цилиндр двойного действия. Основные преимущества: ультракороткий корпус, легкая конструкция, стабильная двунаправленная тяга и надежная работа на высоких частотах. Предназначен для двунаправленного точного двухтактного перемещения в ограниченном пространстве, при средних микронагрузках и автоматизированных станциях с большим циклом работы. Это основная модель для микро-двунаправленного линейного привода.

Основная структура и конструктивные особенности

     -- Режим привода: двойного действия (подача воздуха как для выдвижения, так и для втягивания). Диапазон диаметров отверстий: Ø4 / 6 / 10 / 16 мм, рассчитан на полезную нагрузку от микро до небольших.

     -- Структура: корпус из экструдированного алюминия (обновленный по сравнению с традиционной латунной версией), вес на 55–65 % легче. Оснащен резиновыми подушками на обоих концах для снижения ударов и шума.

     -- Универсальный монтаж: доступны 6 монтажных конфигураций: базовый тип, крепление на панели, фланцевое крепление, крепление на ножке, крепление на цапфе и крепление на скобе для установки в разных направлениях.

     -- Совместимость датчиков: Все характеристики оснащены магнитным кольцом, поддерживают установку двух магнитных переключателей, включая минимальный диаметр отверстия 4 и ход 5 мм без дополнительных кронштейнов.

     -- Материал и уплотнения: твердый анодированный алюминий + уплотнения из нитрильного каучука, работа без масла, подходят для чистых или слегка маслянистых сред. Механический срок службы ≥3 миллионов циклов.

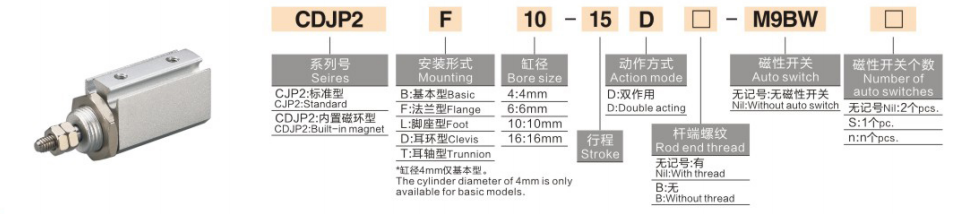

Полное правило кодирования модели

  1. Пример модели: CDJP2B10-15D-M9B

   2. Примеры стандартных заказов

     -- CJP2B6-20D: диаметр отверстия 6, ход 20, базовый тип двойного действия, без магнитного кольца.

     -- CDJP2F4-10D: отверстие 4, ход 10, монтаж на панели, встроенное магнитное кольцо

     -- CDJP2B16-30D-2M9B: диаметр отверстия 16, ход 30, базовый тип, оснащен двумя переключателями M9B.

Технические характеристики универсального ядра (@0,5 МПа, двойного действия)

Основные конкурентные преимущества

   1. Ультракороткий легкий корпус.

     -- Общая длина уменьшена на 6–9,5 мм по сравнению с устаревшей моделью CJP, вес уменьшен на 55–65 %, что идеально подходит для ультра-ограниченной компоновки установки.

   2. Стабильный двунаправленный выход

     -- Конструкция двойного действия без возвратной пружины. Двунаправленная тяга на 30–50 % выше, чем у эквивалентных цилиндров одностороннего действия, что подходит для полезной нагрузки от 100 г до 5 кг.

   3. Высокая частота и низкий уровень шума.

     -- Резиновая подушка + уплотнение с низким коэффициентом трения. Рабочая скорость 50–500 мм/с, стабильная частота выше 200 циклов в минуту, ударный шум ≤60 дБ.

   4. Стандартное множественное крепление и полное магнитное кольцо.

     -- 6 монтажных форм адаптируются к сложной компоновке инструментов. Магнитное кольцо подходит для всех размеров, даже минимальное отверстие Ø4 поддерживает двойные магнитные переключатели для удобного контроля положения.

   5. Безмасляная конструкция и длительный срок службы.

     -- Совместимость с чистыми производственными линиями. Корпус из закаленного алюминия и износостойкие уплотнения обеспечивают стабильную работу более 3 миллионов циклов.

Варианты монтажа и типичное промышленное применение

    1. Монтажные формы

     -- Базовый тип (B): осевое крепление с внешней резьбой для прямого двухтактного соединения.

     -- Тип панели (F): корпус встроен в панель оборудования для ультратонкой компоновки.

     -- Тип фланца (L): крепление фланца со стороны штока для приложений с вертикальной нагрузкой.

     -- Тип ножки (T): крепление нижней ножки для горизонтального бокового растягивания.

   2. Типичные сценарии применения

     -- Электроника 3C: захват микрокомпонентов, выталкивание стружки, проверка прочности кнопок, перемещение миниатюрных приспособлений

     -- Прецизионное оборудование: переключение микроклапана, позиционирование волокна, точная настройка инструмента, срабатывание миниатюрного слайдера.

     -- Общая автоматизация: высокочастотная загрузка/разгрузка, снятие этикеток, передача заготовки с коротким ходом.

     -- Медицинские устройства: телескопическое перемещение небольших инструментов, движение микрожидкости, узлы прецизионного позиционирования.

Сравнение выбора: микроцилиндры CJP2 VS CJ1 VS CJP

Трехшаговое руководство по быстрому выбору

   1. Выбор отверстия в зависимости от полезной нагрузки

     -- Ø4 ≤0,5 кг; Ø6=0,5~1 кг; Ø10=1~3 кг; Ø16=3~5 кг. Резервный запас прочности ≥30%.

  2. Подтверждение хода

     -- Выберите ход в соответствии с требуемым ходом; отдавайте предпочтение более коротким ходам для стабильной высокочастотной езды на велосипеде.

   3. Согласование конфигурации

     -- Управление положением с обратной связью: оборудуйте два магнитных переключателя M9B для двунаправленной обратной связи по положению.

     -- Схема установки: Тип панели (F) для встраиваемого оборудования; базовый тип (B) для сборки с осевой резьбой.

Краткое изложение одним предложением

     Компактный пневматический цилиндр двойного действия со штифтом SOLH CJP2 имеет ультракороткий легкий корпус, стабильную двунаправленную тягу, резиновую подушку и 6 вариантов монтажа; Встроенное магнитное кольцо версии CDJP2, совместимое с переключателями серии M9, идеальный микролинейный привод для двунаправленных двухтактных задач с коротким ходом в 3C, прецизионных инструментов и медицинского оборудования автоматизации.
