Зажимной цилиндр серии CKG1 (CKP1) | Усиленный цилиндр на штоке с антимагнитными переключателями

Бренд: SOLH от Richge Technology

1. Обзор продукта и основные структурные различия

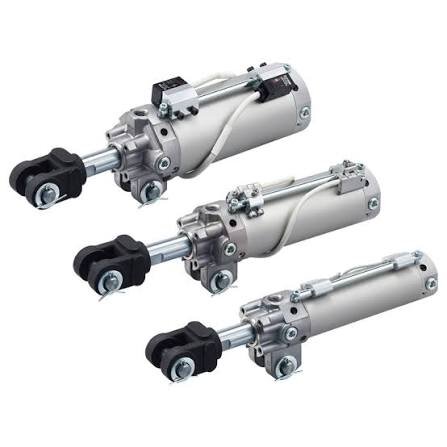

     Серия SOLH CKG1/CKP1 — это усиленные зажимные цилиндры на стержне, специально разработанные для сварки и условий сильных магнитных помех. Эта серия, доступная с диаметром отверстия 40/50/63 мм и стандартным ходом от 50 до 200 мм, оснащена оригинальными магнитными переключателями, устойчивыми к сильному магнитному полю, поддерживающими монтаж в трех направлениях. Благодаря компактной и легкой конструкции, стабильной работе в условиях интенсивных магнитных помех, большой силе зажима и регулируемой скорости движения он идеально подходит для устройств дуговой/точечной сварки, крепления станков и автоматизированных зажимных станций для тяжелых грузов. Серия разделена на две модели: CKG1 со стандартными встроенными магнитными кольцами и CKP1 со встроенными магнитными кольцами высокой мощности для различных антимагнитных требований.

1.1 Функциональное подразделение серии

     • СКГ1 (стандартное магнитное кольцо): Совместим с антимагнитными переключателями D-P3DWA/D-P4DW. Подходит для обычных сильных магнитных сред и сценариев дуговой сварки с защитой от брызг. Дополнительные коды защиты от брызг: -XC88 / -XC89 / -XC91, обеспечивающие экономичную и стабильную защиту от помех для обычных сварочных станций.

    • CKP1 (Магнитное кольцо высокой мощности): Оснащен улучшенными встроенными сильными магнитными кольцами и совместим с высококачественными антимагнитными переключателями D-P79WSE / D-P74L / Z. Он обеспечивает более сильную антимагнитную помехоустойчивость и более стабильную индукцию сигнала, что идеально подходит для условий работы в сильном магнитном поле и высокочастотной сварке.

1.2 Уникальная конструкция, установленная на стержне

     Монтажный стержень магнитного переключателя выполнен заодно со стороны штока поршня и поддерживает установку в трех направлениях (сверху/слева/справа). Встроенная компоновка позволяет избежать помех и механических столкновений приспособлений, обеспечивая гибкую проводку и стабильное обнаружение сигнала при компактной компоновке сварочных приспособлений.

1.3 Компактное обновление и взаимозаменяемая конструкция

     Оптимизированная конструкция корпуса цилиндра сокращает общую длину модели CKP1-40 на 7 мм, а общий вес снижается на 7%. Модель φ63-150 мм весит всего 1,82 кг. Полностью взаимозаменяемые установочные размеры с традиционной серией CK1 старого типа, обеспечивающие прямую замену и модернизацию без изменения конструкции крепления.

1.4 Тяжелые и долговечные характеристики

     Имеет двунаправленную управляемую структуру двойного действия со стандартным двойным воздушным буфером для стабильного зажима и отпускания. Шток поршня подвергается твердому хромированию, а корпус цилиндра подвергается твердому анодированию, что обеспечивает превосходную износостойкость и ударопрочность. Безмасляная конструкция адаптируется к чистой среде и суровым условиям сварки и требует минимального обслуживания.

2. Полные правила именования моделей и примеры заказа.

  1. Типичные примеры моделей: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Примеры стандартных заказов

     • Стандартная магнитная конфигурация СКГ1: CKG1A63-50YZ-P4DWL (Стандартное магнитное кольцо, ширина проушины 16,5 мм, отверстие φ63, ход 50 мм, крепление на стержне, с антимагнитным переключателем P4DWL)

     • CKP1 Мощная магнитная конфигурация: CKP1B40-75Z-P79WSE (Мощное магнитное кольцо, ширина глазка для тяжелых условий эксплуатации 19,5 мм, диаметр отверстия φ40, ход 75 мм, крепление на стержне, с высококачественным антимагнитным переключателем P79WSE)

3. Общие технические параметры (стандартное состояние 20℃, 0,5 МПа)

  3.1 Основные характеристики

     • Режим работы: Двойного действия (двунаправленное контролируемое зажимание/отпускание)

     • Диапазон рабочего давления: 0,05~1,0 МПа; Испытательное давление: 1,5 МПа

     • Температура окружающей среды: -10℃~60℃ (с магнитным переключателем); -10℃~70℃ (без переключателя)

     • Рабочая скорость поршня: 50~300 мм/с (регулировка скорости резьбы, невыступающий корпус цилиндра)

     • Буферный режим: Стандартный двухсторонний воздушный буфер; дополнительный улучшенный двухсторонний воздушный буфер (-X1515)

     • Режим смазки: Работа без масла

     • Функция магнитного переключателя: Профессиональная конструкция, защищающая от сильных магнитных полей, эксклюзивная установка на стержне в трех направлениях.

3.2 Теоретическая сила зажима (единица измерения: кН при 0,5 МПа)

3.3 Вес изделия (единица измерения: кг при ходе поршня 100 мм)

4. Согласование антисильного магнитного переключателя (основное преимущество стержневого типа)

     Установка и экологические преимущества: Встроенная конструкция переключающего стержня поддерживает произвольную установку в трех направлениях, эффективно предотвращая накопление сварочного шлака и механические воздействия на приспособления. Соответствующие переключатели имеют профессиональную защищенную от брызг и пыли конструкцию, полностью адаптирующуюся к суровым и сложным сварочным условиям со стабильным и надежным выходным сигналом.

5. Типичные сценарии применения

     • Станции сварочного оборудования: Специализируется на зажиме заготовок для дуговой и точечной сварки, брызгозащищенном позиционировании и фиксации сварочного инструмента. Профессиональная антимагнитная конструкция с защитой от брызг решает проблемы дрейфа сигнала и сбоев при сварке в сильных магнитных средах.

     • Станки и обрабатывающий центр: Применяется для фиксации тяжелых заготовок, зажима пресс-формы и точного позиционирования с коротким ходом. Высокая сила зажима и отличная устойчивость к прогибу обеспечивают стабильную точность обработки.

     • Автоматизированные станции большой мощности: Подходит для зажима тяжелых поддонов, ограничения перемещения и позиционирования механизма переворота. Он обеспечивает последовательное и стабильное циклическое действие с высокой устойчивостью к воздействию окружающей среды.

     • Рабочие зоны с сильным магнитным полем: Идеально подходит для станций, оснащенных электромагнитами, зажимов вблизи высокочастотных двигателей и позиционирования в зонах сильных магнитных помех. Специальные антимагнитные переключатели гарантируют 100% надежные сигналы положения.

6. Краткое сравнение серий CKG1 и CKP1

7. Трехэтапное руководство по быстрому выбору

   1. Выбор размера отверстия: Выберите размер отверстия в зависимости от фактической зажимной нагрузки. Следуйте правилу: теоретическое усилие зажима ≥ фактическая нагрузка × 1,5 коэффициент запаса прочности. φ40 для легкой нагрузки, φ50 для средней нагрузки, φ63 для условий работы с тяжелой нагрузкой.

   2. Выбор обводки: Стандартный ход варьируется от 50 мм до 200 мм. Оставьте дополнительный запас хода 5–10 мм в зависимости от высоты заготовки, чтобы предотвратить механические помехи во время зажима.

   3. Согласование конфигурации

￮ Магнитное кольцо и переключатель: выберите CKG1 + P4DW для обычных условий сварки; выберите CKP1 + P79WSE для высокочастотных сварочных станций и с высокими помехами.

￮ Спецификация ширины глаза: C=12,5 мм для узкого места установки; A=16,5 мм для стандартного общего использования; B=19,5 мм для сценариев зажима с большой нагрузкой.

Краткое изложение одним предложением

     Сверхпрочные зажимные цилиндры серии SOLH CKG1/CKP1 с креплением на стержне представляют собой профессиональные антимагнитные пневматические решения для сварочной промышленности, отличающиеся установкой трехнаправленного переключателя, безмасляной работой, стандартным воздушным буфером и сменным установочным размером. CKG1 обеспечивает экономичную защиту от магнитных полей переменного тока, а модернизированный CKP1 обеспечивает превосходную защиту от помех переменного и постоянного тока, что идеально подходит для стабильного тяжелого зажима в сложных условиях сильного магнитного поля и сварки.
