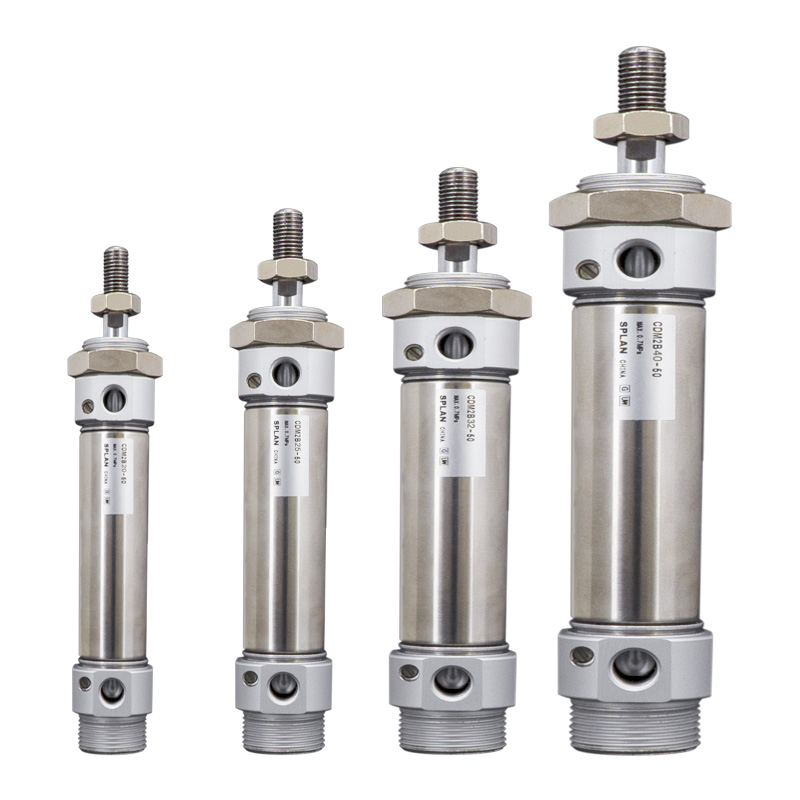

Мини-цилиндр из нержавеющей стали серии CM2 / CDM2 (двойного/одинарного действия)

Бренд: SOLH от Richge Technology

Обзор продукта

     SOLH CM2 / CDM2 — это круглые цилиндры из нержавеющей стали стандарта JIS B 8356, диаметр отверстия φ20/25/32/40 мм. Производительность находится между микро-мини-цилиндрами и стандартными цилиндрами. Основные преимущества: коррозионная стойкость, длительный срок службы, разнообразные варианты монтажа, компактная средняя тяга. Широко применяется в пищевой, фармацевтической, электронной, упаковочной и автоматизированных станциях средней нагрузки.

Основная структура и конструктивные особенности

   1. Стандарт: соответствует JIS B 8356, круглый корпус с универсальными монтажными размерами.

   2. Материал: цилиндр, шток поршня и торцевые крышки из нержавеющей стали 304, устойчивы к ржавчине, устойчивы к влажности, слабой кислоте, слабой щелочи и чистой среде.

   3. Структура: Торцевые крышки фиксируются резьбой, имеют прямой круглый контур, высокую механическую прочность и простоту обслуживания.

   4. Варианты операций

     -- CM2B двойного действия: подача воздуха с обеих сторон, самая популярная стандартная модель.

     -- CM2S/CM2T одностороннего действия: S=пружинный возврат; T = пружина выдвинута, автоматический сброс после отключения воздуха

     -- Двойная штанга CM2W: штанга выдвинута с обеих сторон, синхронное движение, эффективный ход увеличен вдвое.

     -- Невращающийся шток CM2K: шестиугольный шток поршня, устойчивый к скручиванию, для точного позиционирования.

   5. Подушка: Стандартная резиновая подушка; воздушная подушка (суффикс A) опционально для снижения ударного шума на высокой скорости.

   6. Уплотнение: Двунаправленное уплотнение с низким коэффициентом трения и канавкой для масляного резервуара. Низкое пусковое давление, работа без масла, срок службы ≥8 миллионов циклов.

   7. Обнаружение положения: версия CDM2, оснащенная встроенным магнитным кольцом, совместимая с магнитными переключателями M9B/A93/Z73 для обратной связи о положении поршня.

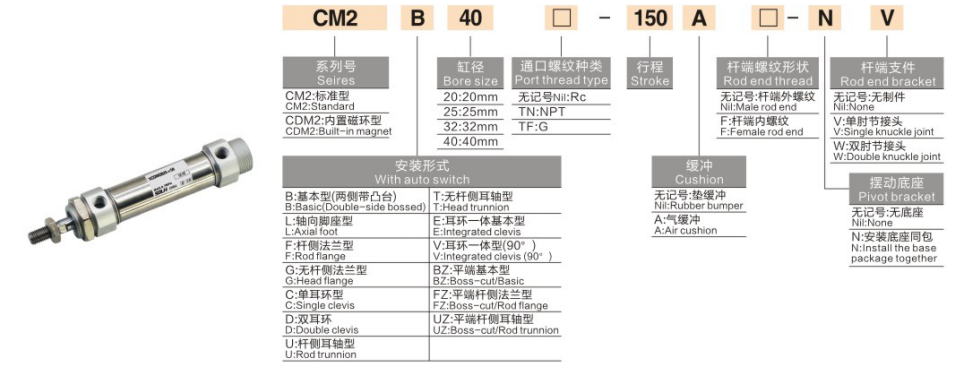

Полное правило кодирования модели

   1. Пример модели: CDM2B20-100A-B

   2. Примеры стандартных заказов

     -- CDM2B25-50-B: диаметр цилиндра 25, ход поршня 50, двойного действия, встроенный магнит, резиновая подушка

     -- CDM2S32-75-B: Диаметр цилиндра 32, ход поршня 75, пружинный возврат одностороннего действия.

     -- CDM2K40-100-B: диаметр цилиндра 40, ход поршня 100, невращающийся шестигранный шток поршня.

Технические характеристики универсального ядра

Теоретическая тяговая и тяговая сила при 0,5 МПа (одинарный стержень, единица измерения: N)

   1. Двойного действия CM2B

   2. CM2S одностороннего действия (пружинный возврат при 0,5 МПа)

Монтажные формы и производные модели

   1. Варианты монтажа

     -- Базовый тип B: прямая установка через резьбу торцевой крышки (наиболее распространенный вариант).

     -- L Крепление на ногу: осевое крепление кронштейна для ног

     -- Фланец F/G: фланец со стороны штока/фланец со стороны головки

     -- C/D скоба: одинарная/двойная скоба

     -- E Цапфа: цапфа со стороны головы для поворотного движения.

   3. Главный производный ряд

     -- CDM2B: Стандартный двойного действия со встроенным магнитом.

     -- CDM2S/T: пружинный возврат/расширение пружины одностороннего действия.

     -- CDM2W: Двойной шток двойного действия.

     -- CDM2K: Невращающийся шестигранный шток поршня.

     -- CDM2R: Тонкая версия для прямого монтажа для ограниченного осевого пространства.

Трехшаговое руководство по быстрому выбору

   1. Выбор отверстия: рассчитайте требуемую осевую и горизонтальную нагрузку, запас прочности ≥50%; выбирайте CM2 предпочтительно для приложений со средней нагрузкой.

   2. Подтверждение хода: добавьте дополнительный запас хода на 10–20 мм; Максимальный ход: двойного действия ≤300 мм, одностороннего действия ≤100 мм.

   3. Согласование конфигурации

     -- Режим работы: двойного действия → B; пружинный возврат одностороннего действия → S; требование против перекручивания → K

     -- Подушка: добавьте суффикс A (воздушная подушка) для высокоскоростного возвратно-поступательного движения.

     -- Обратная связь по положению: выберите модель, оснащенную магнитом CDM2, соответствующую магнитным переключателям M9B/A93.

Краткое изложение одним предложением

     SOLH CM2/CDM2 Стандартный круглый пневматический цилиндр из нержавеющей стали JIS полностью взаимозаменяем с импортной серией CM2, доступен в вариантах двойного действия, одинарного действия, двойного стержня и невращающегося стержня, несколько вариантов монтажа, идеальный линейный привод средней тяги для пищевого, медицинского, электронного и упаковочного чистого автоматизированного оборудования.
