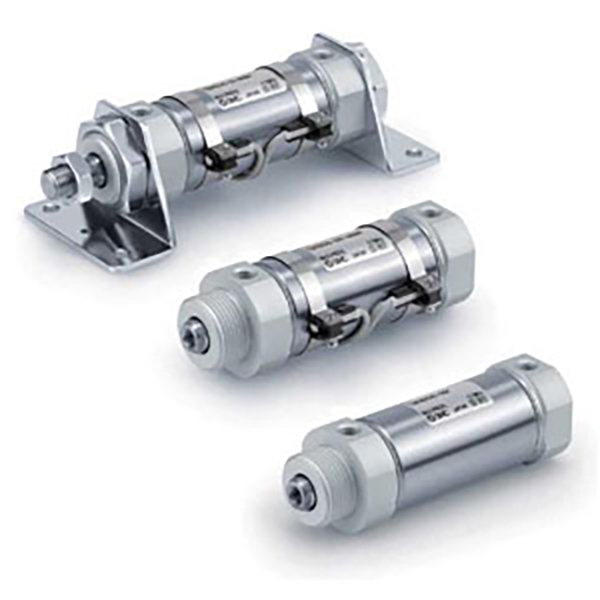

Короткий мини-цилиндр из нержавеющей стали серии CM3
Короткие мини-цилиндры SOLH CM3 из нержавеющей стали представляют собой модернизированную компактную замену традиционных пневматических приводов серии CM2. Изготовленные полностью из нержавеющей стали 304, они обеспечивают исключительную стойкость к ржавчине и слабой кислотно-щелочной коррозии, подходящие для пищевой, фармацевтической промышленности и чистых цехов. Оптимизированная конструкция сокращает общую длину до 29 мм и вес на 21 %, а четырехнаправленные воздушные порты обеспечивают гибкую установку под разными углами в узком пространстве для оборудования. Несколько вариантов, включая поршневой шток двойного действия, пружинный одностороннего действия, двойной шток и шток с защитой от вращения, отвечают разнообразным требованиям линейного привода; Магнитная версия CDM3 поддерживает обнаружение магнитного переключателя для автоматического управления блокировкой ПЛК. Безмасляное уплотнение с низким коэффициентом трения обеспечивает более 8 миллионов стабильных рабочих циклов. Наша фабрика поддерживает массовое производство и достаточные складские запасы, широко применяемые в медицинской упаковке, электронной сборке и автоматизированном позиционировании пищевой промышленности.
Короткий мини-цилиндр из нержавеющей стали серии CM3 | Ультракомпактный пневматический цилиндр нового поколения
Бренд: SOLH от Richge Technology
1. Обзор продукта и основные структурные особенности
Серия SOLH CM3/CDM3 представляет собой короткие мини-цилиндры нового поколения из нержавеющей стали, оптимизированные в качестве модернизированной замены традиционной серии CM2. Он охватывает размеры отверстий от φ20 до φ40, обеспечивая максимальное уменьшение общей длины на 29 мм и меньший вес на 21 % по сравнению с CM2. Благодаря сверхкомпактному корпусу, конструкции из нержавеющей стали марки 304, работе без масла и конструкции четырехходовых трубопроводов он идеально адаптируется к ограниченному пространству, влажности, слабой кислоте и щелочи, а также к чистым условиям работы. Широко используется в пищевой, медицинской, электронной и упаковочной промышленности для задач точного линейного перемещения при средней нагрузке.
1.1 Стандартная и премиальная конструкция из материалов
Полностью соответствует взаимозаменяемым стандартам JIS B 8356. Вся трубка цилиндра, шток поршня и торцевые крышки изготовлены из высококачественной нержавеющей стали 304, обеспечивающей превосходную защиту от ржавчины и коррозии. Он стабильно работает во влажной среде, в условиях работы со слабой кислотой/слабой щелочью и в чистых производственных цехах с высокой адаптируемостью к окружающей среде.
1.2 Интегрированная сверхкомпактная структура
Благодаря использованию фиксатора резьбы торцевой крышки и встроенной конструкции цилиндрической трубки общий размер значительно минимизируется. Инновационная конструкция четырехходовых трубопроводов (интервал 90°) обеспечивает сверхвысокую свободу монтажа, решая дилемму установки, связанную с узким пространством для оборудования, и реализуя гибкую компоновку автоматизированных станций.
1.3 Разнообразие типов движения для полного покрытия сценариев
•Двойного действия (CM3B) : Двухсторонний воздухозаборник возвратно-поступательного движения, наиболее универсальный тип для стандартного автоматического линейного привода.
•Одностороннего действия (CM3S/T) : S = пружинный возврат, T = пружина выдвижения; автоматический сброс после отключения питания для сценариев приоритета безопасности.
•Двойной стержень (CM3W) : Выход стержня с двух концов, синхронное стабильное движение и удвоенный эффективный ход для специальных рычажных механизмов.
•Невращающийся стержень (CM3K) : Шестигранный шток поршня, предотвращающий скручивание, нулевое вращение во время работы, что обеспечивает высокую точность позиционирования.
1.4 Высококачественное уплотнение и длительный срок службы
Оснащенный двунаправленным уплотнительным кольцом с низким коэффициентом трения и встроенной канавкой для хранения масла, цилиндр отличается сверхнизким пусковым давлением и стабильной работой. Стандартная конструкция безмасляной смазки соответствует чистым отраслевым стандартам. Оптимизированная износостойкая конструкция обеспечивает срок службы более 8 миллионов циклов, что значительно снижает частоту обслуживания оборудования.
1.5 Гибкая конфигурация буфера и индукции
Стандартный резиновый буфер для базовой амортизации и снижения шума; дополнительный воздушный буфер типа А для частой работы на высоких скоростях и исключения ударов о торцы. Модель CDM3 оснащена встроенным магнитным кольцом, совместимым с магнитными переключателями серий M9B/A93/Z73 для обратной связи по сигналу положения в реальном времени и автоматического управления связью с ПЛК; Немагнитная версия CM3 для простого циклического движения.
2. Полные правила именования моделей и примеры заказа.
1. Типичная структура модели: CDM3B25-100Z
Сегмент кода
Определение
СМ3/CDM3
Тип серии: CM3 = Без магнитного кольца; CDM3 = Встроенное магнитное кольцо для установки переключателя
Б / С / Т / Ш / К
Режим движения: B=двойного действия; S = пружинный возврат; Т = пружина растягивается; W=Двойной стержень; K=Невращающийся стержень
20/25/32/40
Размер отверстия (мм)
Значение хода
Длина хода (мм): двойного действия ≤300 мм; Одностороннего действия ≤100 мм
Z
Новая стандартная версия; Нет отметки для старой версии
2. Примеры стандартных заказов
•Магнитная модель двойного действия: CDM3B32-50Z (диаметр диаметра 32, ход 50 мм, встроенное магнитное кольцо, двойного действия)
•Модель одностороннего действия с пружинным возвратом: CDM3S20-25Z (диаметр диаметром 20, ход 25 мм, пружинный возврат)
•Невращающаяся прецизионная модель: CDM3K40-100Z (диаметр диаметра 40, ход 100 мм, шестигранный противоторсионный стержень)
3. Основные технические параметры (стандартный тип)
Ограниченное пространство + точная автоматизация, устойчивая к коррозии
Традиционная установка + стандартные станции, устойчивые к коррозии
7. Трехэтапное руководство по быстрому выбору
1. Выбор отверстия: Подтвердить размер отверстия в соответствии с фактическим весом нагрузки, оставить запас прочности не менее 50%. Отдайте предпочтение серии CM3 для работы в чистых и устойчивых к коррозии условиях средней тяги.
2. Выбор обводки: Фактический рабочий ход плюс запас прочности 10–20 мм. Следуйте стандартным правилам хода: двойного действия ≤300 мм, одностороннего действия ≤100 мм.
3. Функциональная конфигурация: Выберите B для обычного возвратно-поступательного движения двойного действия; S для сценариев безопасности с пружинным возвратом одностороннего действия; K для высокоточного позиционирования с защитой от перекручивания.
Краткое изложение одним предложением
Короткий мини-цилиндр SOLH CM3 нового поколения из нержавеющей стали имеет ультракомпактный легкий корпус, полную коррозионную стойкость из нержавеющей стали 304, длительный срок службы без масла и разнообразные методы монтажа, обеспечивая высокостабильные и компактные решения для линейного перемещения средней тяги для пищевого, медицинского, электронного и упаковочного оборудования для чистой автоматизации.
